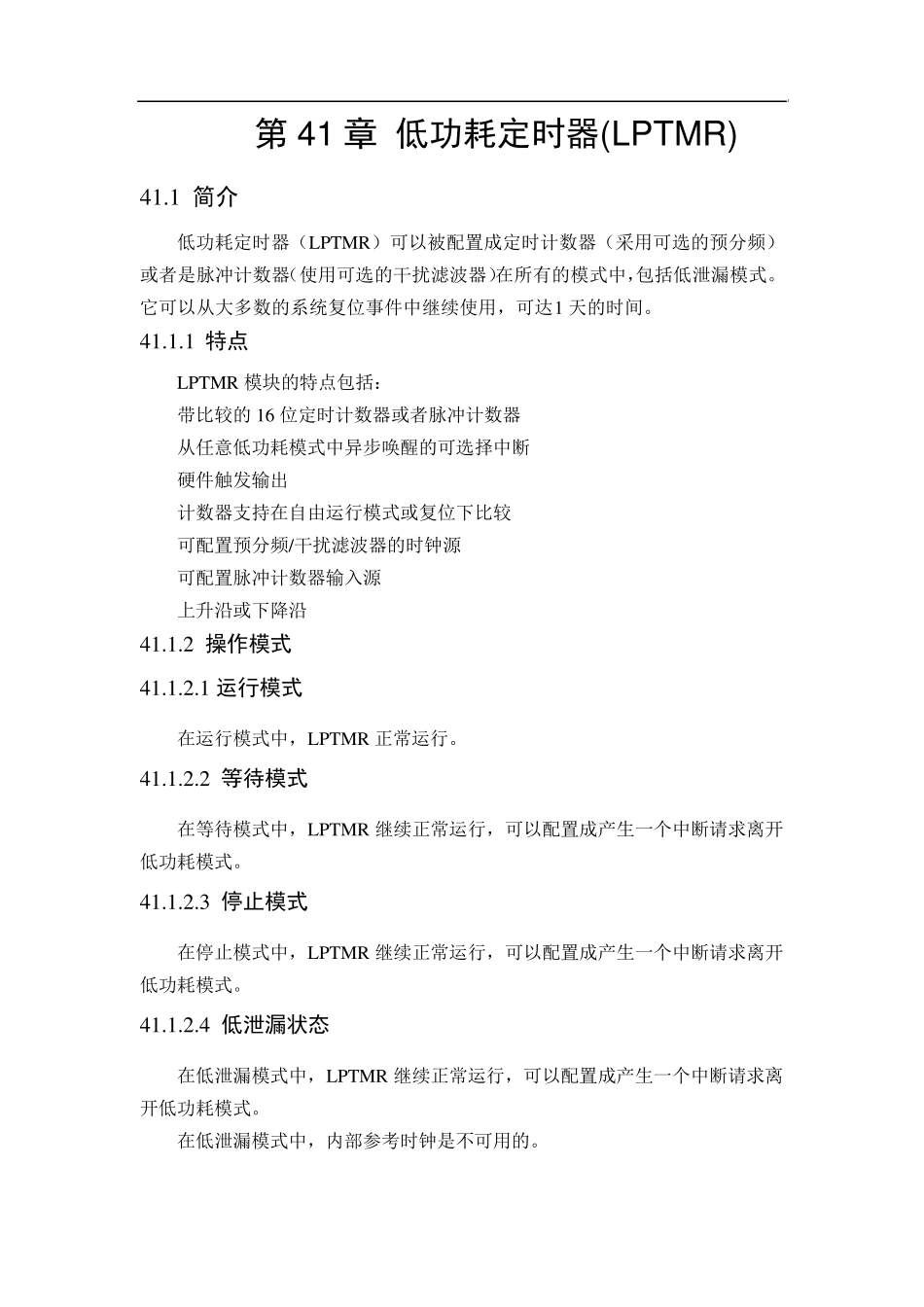

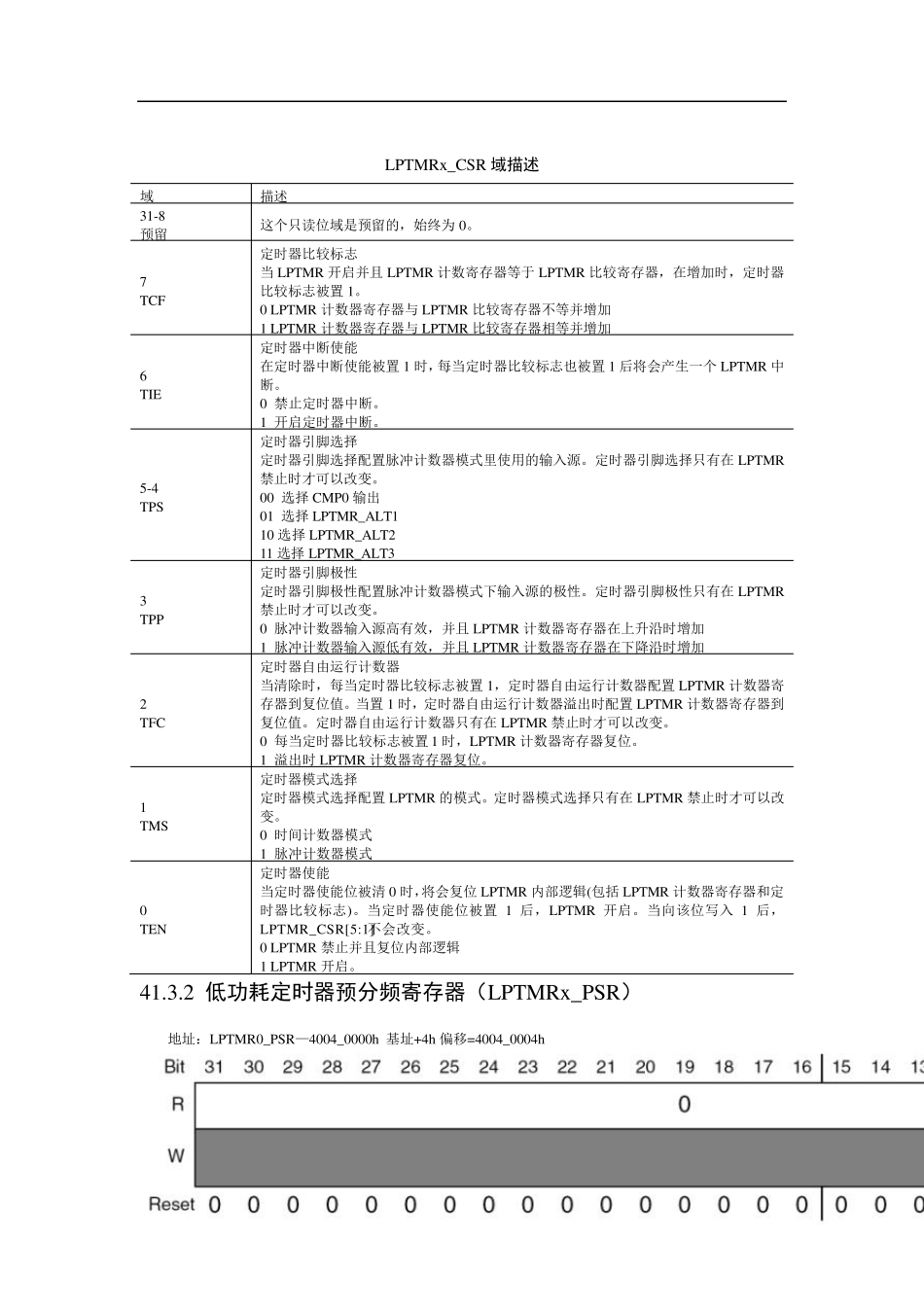

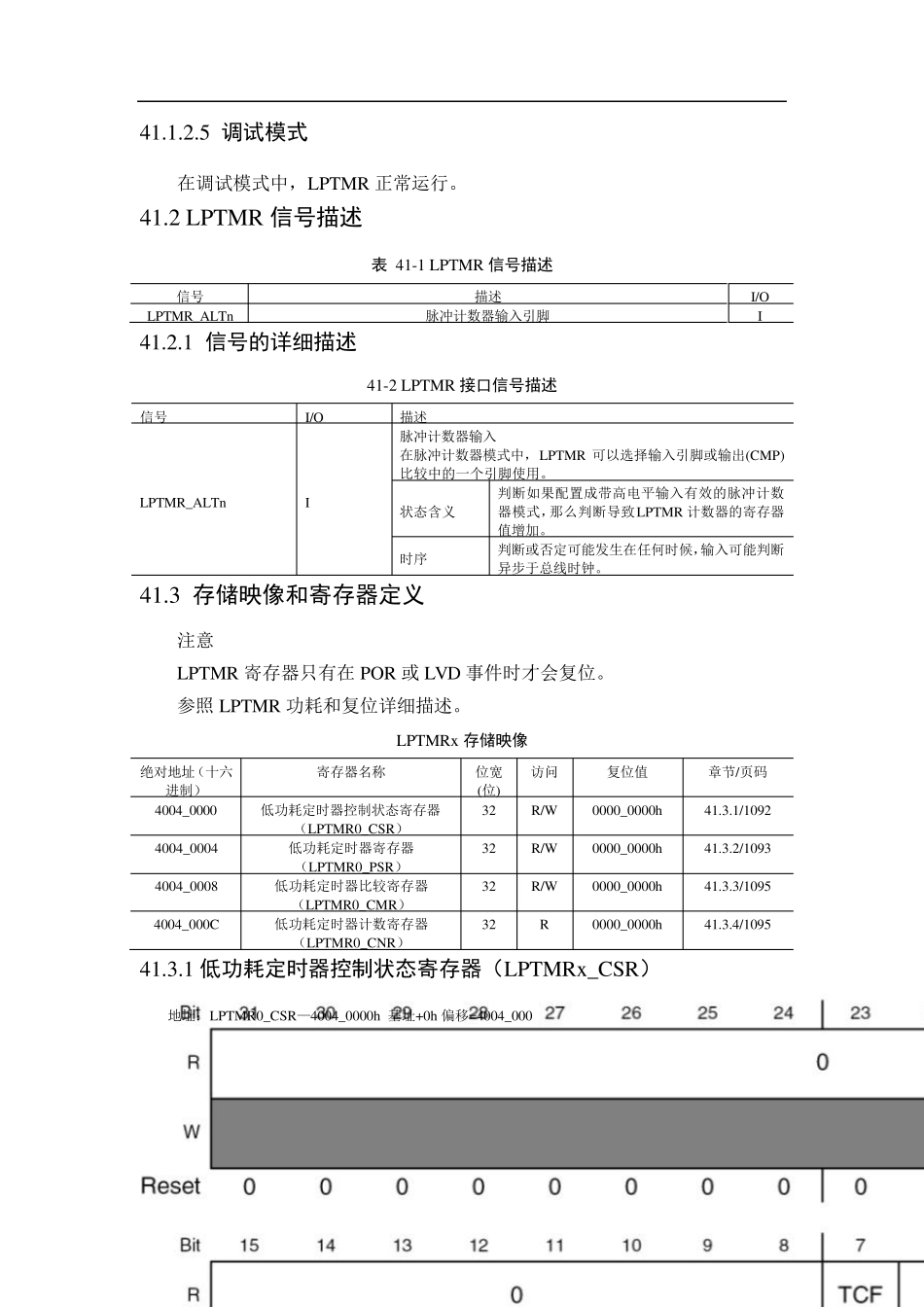

第41 章 低功耗定时器(LPTMR) 41.1 简介 低功耗定时器（LPTMR）可以被配置成定时计数器（采用可选的预分频）或者是脉冲计数器（使用可选的干扰滤波器）在所有的模式中，包括低泄漏模式。它可以从大多数的系统复位事件中继续使用，可达1 天的时间。 41.1.1 特点 LPTMR 模块的特点包括： 带比较的16 位定时计数器或者脉冲计数器 从任意低功耗模式中异步唤醒的可选择中断 硬件触发输出 计数器支持在自由运行模式或复位下比较 可配置预分频/干扰滤波器的时钟源 可配置脉冲计数器输入源 上升沿或下降沿 41.1.2 操作模式 41.1.2.1 运行模式 在运行模式中，LPTMR 正常运行。 41.1.2.2 等待模式 在等待模式中，LPTMR 继续正常运行，可以配置成产生一个中断请求离开低功耗模式。 41.1.2.3 停止模式 在停止模式中，LPTMR 继续正常运行，可以配置成产生一个中断请求离开低功耗模式。 41.1.2.4 低泄漏状态 在低泄漏模式中，LPTMR 继续正常运行，可以配置成产生一个中断请求离开低功耗模式。 在低泄漏模式中，内部参考时钟是不可用的。 41.1.2.5 调试模式 在调试模式中，LPTMR 正常运行。 41.2 LPTMR 信号描述 表 41-1 LPTMR 信号描述 信号 描述 I/O LPTMR_ALTn 脉冲计数器输入引脚 I 41.2.1 信号的详细描述 41-2 LPTMR 接口信号描述 信号 I/O 描述 LPTMR_ALTn I 脉冲计数器输入 在脉冲计数器模式中，LPTMR 可以选择输入引脚或输出(CMP)比较中的一个引脚使用。 状态含义 判断如果配置成带高电平输入有效的脉冲计数器模式，那么判断导致LPTMR 计数器的寄存器值增加。 时序 判断或否定可能发生在任何时候，输入可能判断异步于总线时钟。 41.3 存储映像和寄存器定义 注意 LPTMR 寄存器只有在POR 或LVD 事件时才会复位。 参照LPTMR 功耗和复位详细描述。 LPTMRx存储映像 绝对地址（十六进制） 寄存器名称 位宽(位) 访问 复位值 章节/页码 4004_0000 低功耗定时器控制状态寄存器（LPTMR0_CSR） 32 R/W 0000_0000h 41.3.1/1092 4004_0004 低功耗定时器寄存器（LPTMR0_PSR） 32 R/W 0000_0000h 41.3.2/1093 4004_0008 低功耗定时器比较寄存器（LPTMR0_CMR） 32 R/W 0000_0000h 41.3.3/1095 4004_000C 低功耗定时器计数寄存器（LPTMR0_CNR） 32 R 0000_0000h 41.3.4/1095 41.3.1 低功耗定时器控制状态寄存器（LPTMRx_CSR） 地址：LPTMR0_CSR—4004...
