K60(Rev6Ch55TSI)

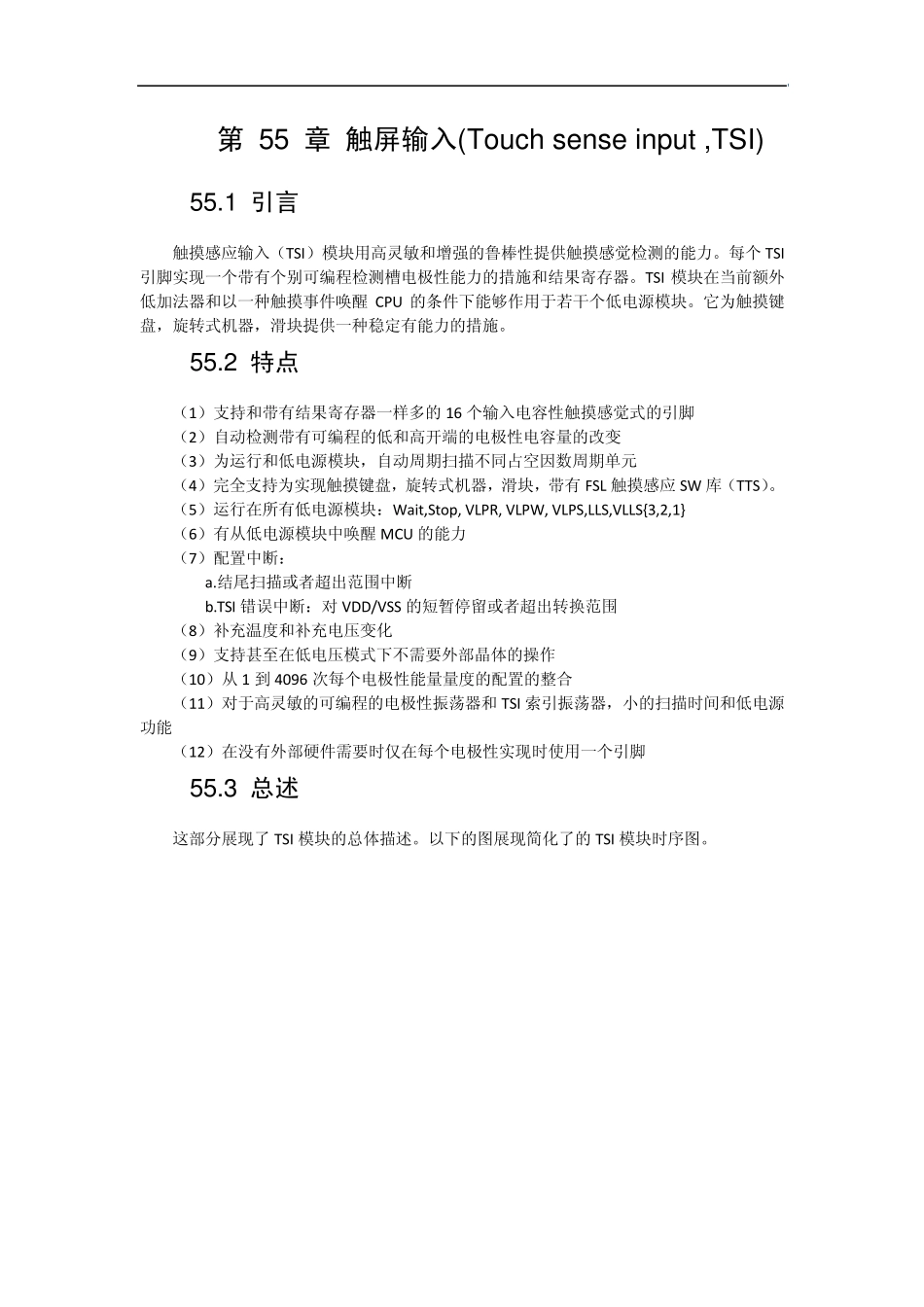

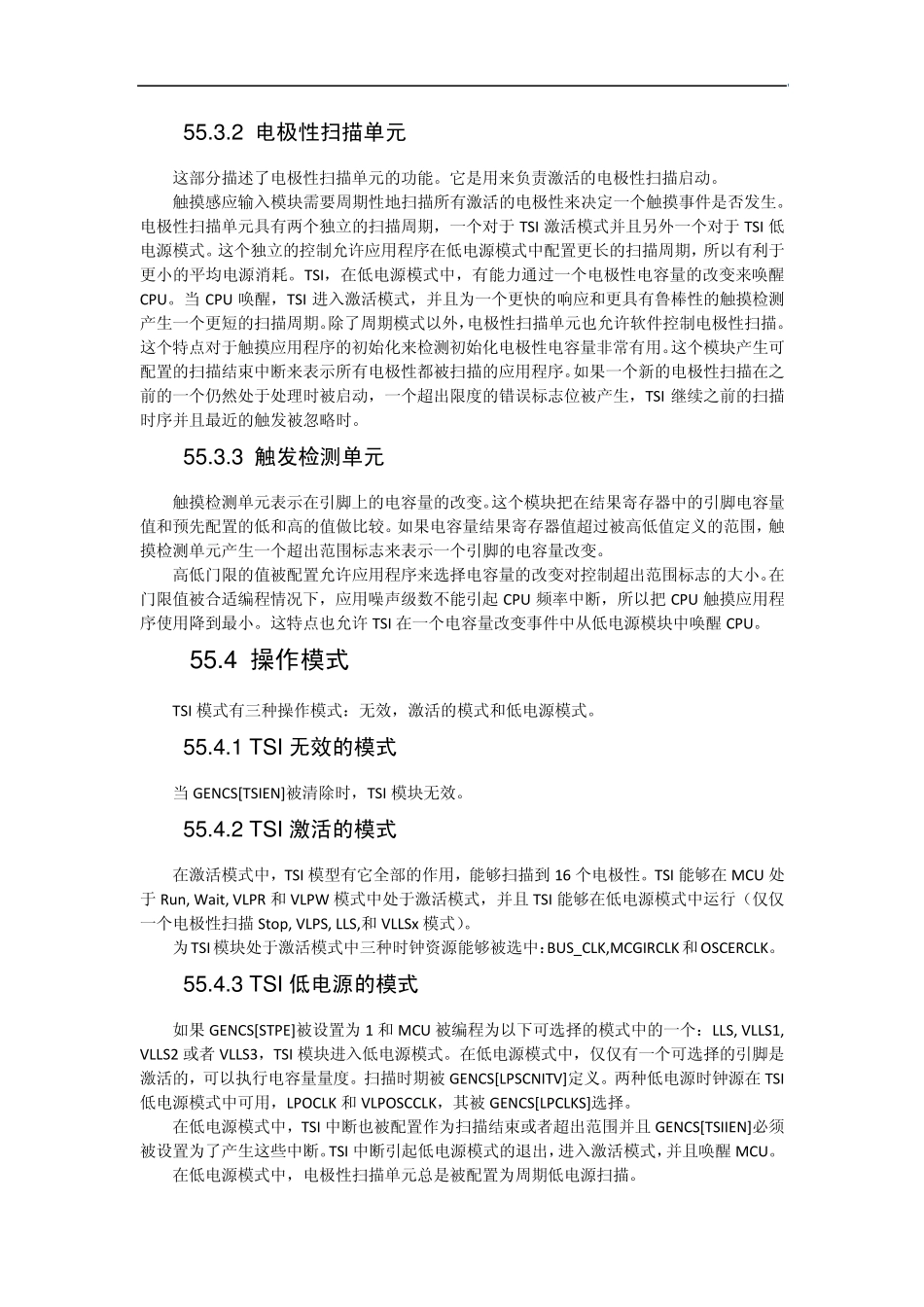

第 55 章 触屏输入(Tou ch sense inpu t ,TSI) 55.1 引言 触摸感应输入（TSI）模块用高灵敏和增强的鲁棒性提供触摸感觉检测的能力。每个 TSI引脚实现一个带有个别可编程检测槽电极性能力的措施和结果寄存器。TSI 模块在当前额外低加法器和以一种触摸事件唤醒 CPU 的条件下能够作用于若干个低电源模块。它为触摸键盘，旋转式机器，滑块提供一种稳定有能力的措施。 55.2 特点 （1）支持和带有结果寄存器一样多的16 个输入电容性触摸感觉式的引脚 （2）自动检测带有可编程的低和高开端的电极性电容量的改变 （3）为运行和低电源模块，自动周期扫描不同占空因数周期单元 （4）完全支持为实现触摸键盘，旋转式机器，滑块，带有 FSL 触摸感应SW 库（TTS）。 （5）运行在所有低电源模块：Wait,Stop, VLPR, VLPW, VLPS,LLS,VLLS{3,2,1} （6）有从低电源模块中唤醒 MCU 的能力 （7）配置中断： a.结尾扫描或者超出范围中断 b.TSI 错误中断：对 VDD/VSS 的短暂停留或者超出转换范围 （8）补充温度和补充电压变化 （9）支持甚至在低电压模式下不需要外部晶体的操作 （10）从 1 到 4096 次每个电极性能量量度的配置的整合 （11）对于高灵敏的可编程的电极性振荡器和TSI 索引振荡器，小的扫描时间和低电源功能 （12）在没有外部硬件需要时仅在每个电极性实现时使用一个引脚 55.3 总述 这部分展现了 TSI 模块的总体描述。以下的图展现简化了的TSI 模块时序图。 图 55-1 触摸感觉输入时序图 5 5 .3 .1 电极性电容量量度单元 电极性电容量量度单元能感觉一个TSI 引脚的电容量和一个16 位结果输出。这个模块基于两体振荡器的结构。一个振荡器和外部电容性阵列连接，根据电极性电容震荡，其他根据内部参考电容震荡。在有许多可配置的外部电极性振荡器振荡期间，参考振荡器的计数时间用来衡量引脚的电容量。 为了适应电极性电容量不同的大小，电极性振荡器用一个可编程的5 位二进制的当前源来对引脚电容进行充电和放电。电极性振荡器频率在和所有振荡器比较之前，先经过一个预定标器和模数计数器来减少它的频率和连续增加衡量分辨率和噪声鲁棒性。 以下图显示电极性电容量如何被测量的简化时序图。 图 55-2 TSI 电容衡量单元时序图 55.3.2 电极性扫描单元 这部分描述了电极性扫描单元的功能。它是用来负责激活的电极性扫描启动。 触摸感应输入模块需要周期性地扫描所有激活的电极性来决...
