KA2206B是2.3W双声道音频功率放大器集成电路

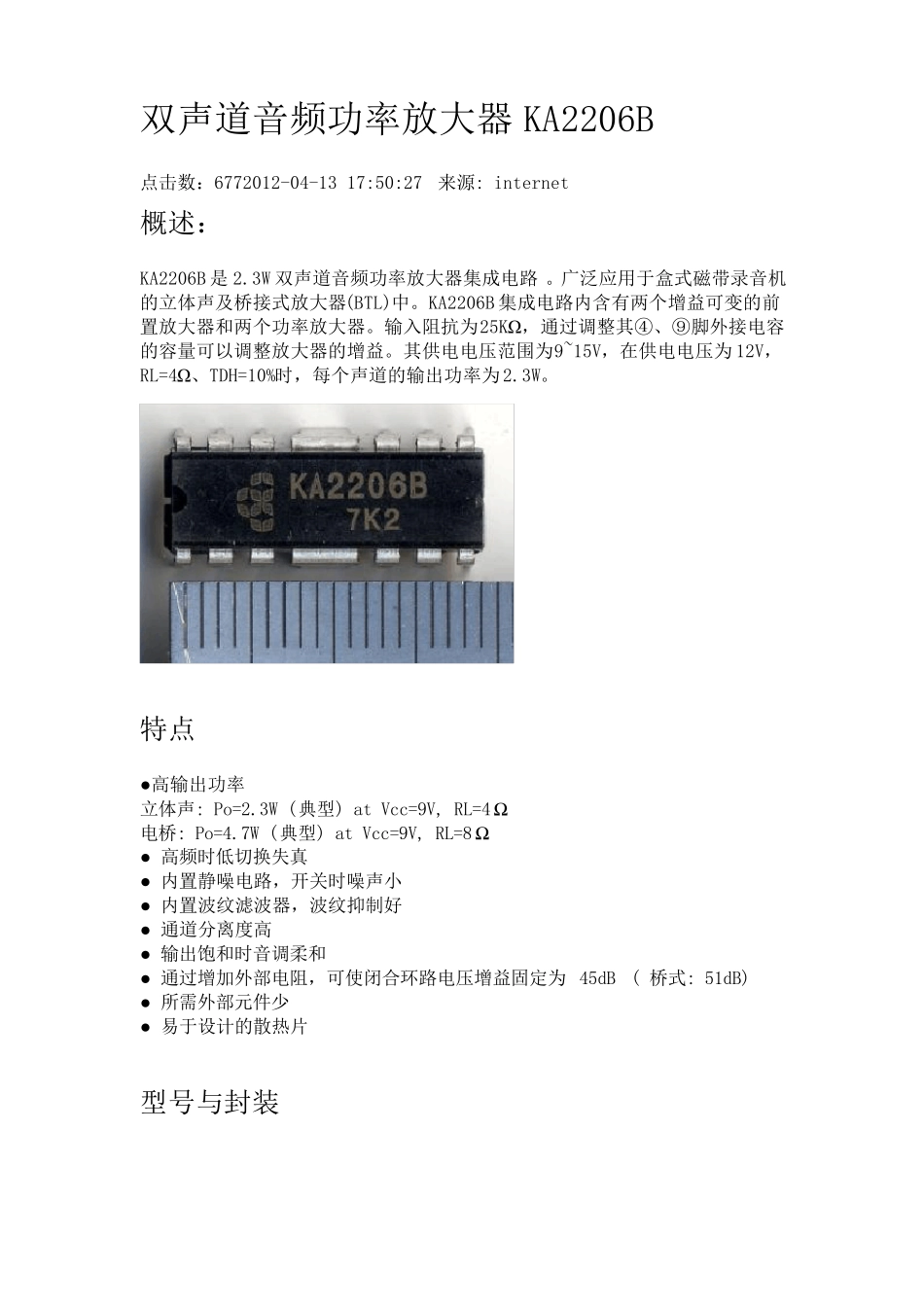

KA2206B是2.3W双声道音频功率放大器集成电路_第1页
1/6
KA2206B是2.3W双声道音频功率放大器集成电路_第2页
2/6

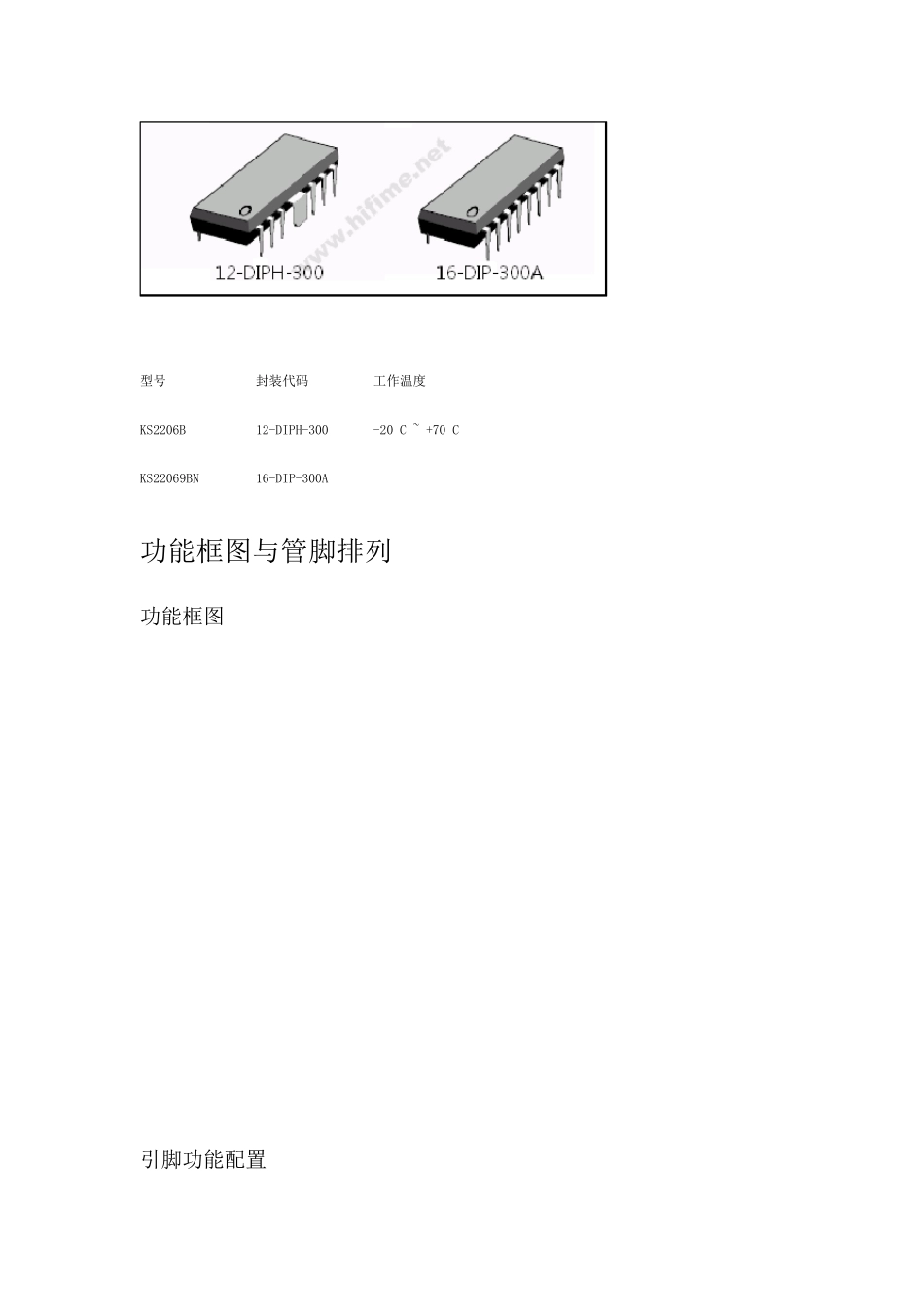

KA2206B是2.3W双声道音频功率放大器集成电路_第3页
3/6

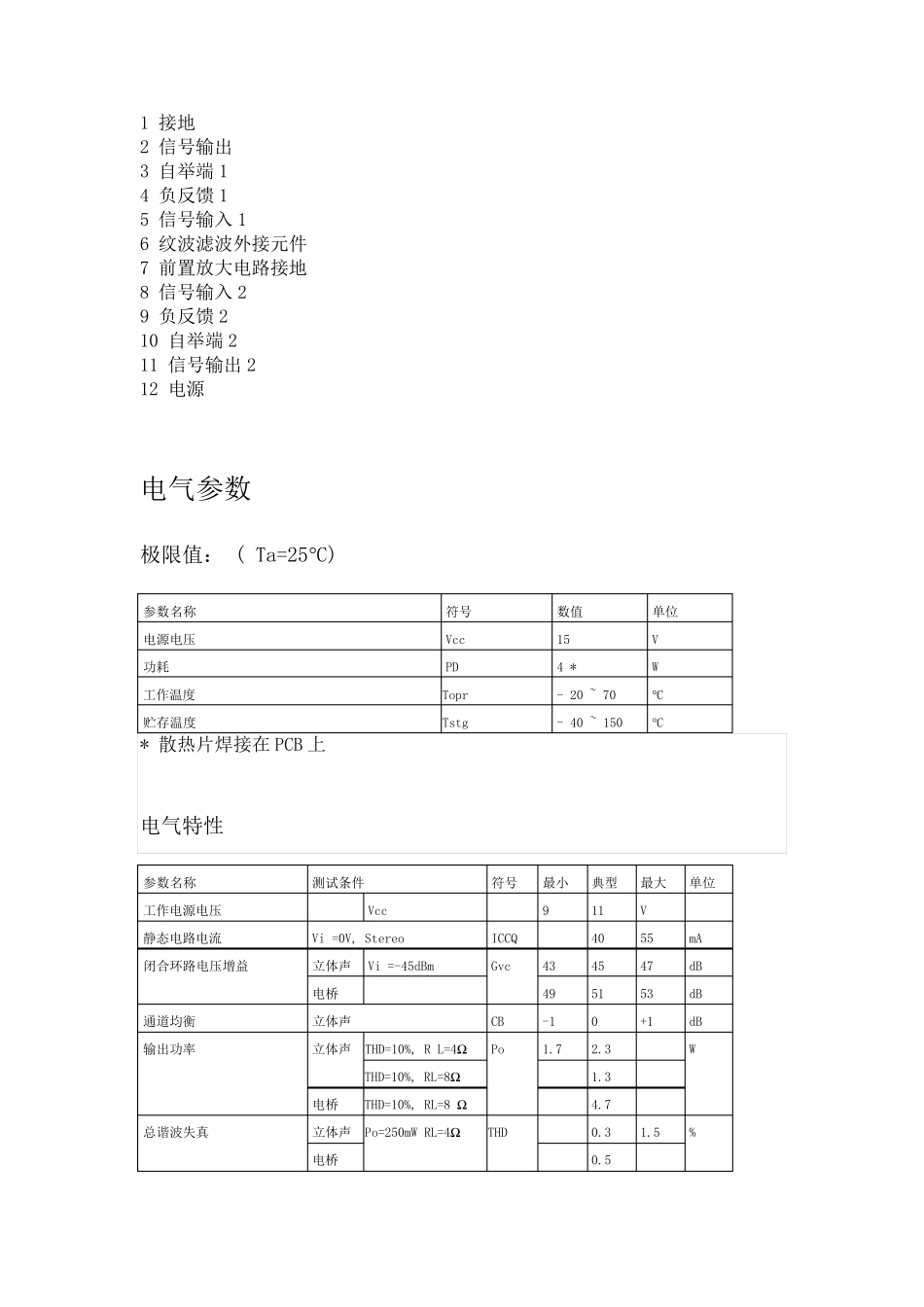

双声道音频功率放大器KA2206B 点击数:6772012-04-13 17:50:27 来源: internet 概述: KA2206B 是2.3W 双声道音频功率放大器集成电路 。广泛应用于盒式磁带录音机的立体声及桥接式放大器(BTL)中。KA2206B 集成电路内含有两个增益可变的前置放大器和两个功率放大器。输入阻抗为25KΩ,通过调整其④、⑨脚外接电容的容量可以调整放大器的增益。其供电电压范围为9~15V,在供电电压为12V,RL=4Ω、TDH=10%时,每个声道的输出功率为2.3W。 特点 ●高输出功率 立体声: Po=2.3W (典型) at Vcc=9V, RL=4 Ω 电桥: Po=4.7W (典型) at Vcc=9V, RL=8 Ω ● 高频时低切换失真 ● 内置静噪电路,开关时噪声小 ● 内置波纹滤波器,波纹抑制好 ● 通道分离度高 ● 输出饱和时音调柔和 ● 通过增加外部电阻,可使闭合环路电压增益固定为 45dB ( 桥式: 51dB) ● 所需外部元件少 ● 易于设计的散热片 型号与封装 型号 封装代码 工作温度 KS2206B 12-DIPH-300 -20 C ~ +70 C KS22069BN 16-DIP-300A 功能框图与管脚排列 功能框图 引脚功能配置 1 接地 2 信号输出 3 自举端1 4 负反馈1 5 信号输入1 6 纹波滤波外接元件 7 前置放大电路接地 8 信号输入2 9 负反馈2 10 自举端2 11 信号输出2 12 电源 电气参数 极限值: ( Ta=25°C) 参数名称 符号 数值 单位 电源电压 Vcc 15 V 功耗 PD 4 * W 工作温度 Topr - 20 ~ 70 °C 贮存温度 Tstg - 40 ~ 150 °C * 散热片焊接在PCB 上 电气特性 参数名称 测试条件 符号 最小 典型 最大 单位 工作电源电压 Vcc 9 11 V 静态电路电流 Vi =0V, Stereo ICCQ 40 55 mA 闭合环路电压增益 立体声 Vi =-45dBm Gvc 43 45 47 dB 电桥 49 51 53 dB 通道均衡 立体声 CB -1 0 +1 dB 输出功率 立体声 THD=10%, R L=4Ω Po 1.7 2.3 W THD=10%, RL=8Ω 1.3 电桥 THD=10%, RL=8 Ω 4.7 总谐波失真 立体声 Po=250mW RL=4Ω THD 0.3 1.5 % 电桥 0.5 输入电阻 Ri 21 30 kΩ 波纹抑制比 立体声, Rg=0Ω, Vi =150mW f=100Hz RR 40 46 dB 输出噪声电压 立体声Rg=0Ω VNO 0.3 1.0 mV 立体声Rg=10kΩ 0.5 2.0 通道分离度 立体声Rg=10kΩ Vo=0dBm CT 40 55 dB 推荐应用 立体声应用(输出功率2.3W) 1)固定电压增益 (9 脚直接接地 ) Gv=20 log(R1/R2) 2)可变电压增益 (Rf 和C1 与 9 脚相连 ) Gv=20 log(R1/(R2+Rf) 桥式应用(输出功率4.7W) 1)固定电压增益 Gv=20 log(R1/R2) (9 脚直接接地) Gv=20 log(R1/R2) 2)可变电压增益 (Rf 和C1 与 9 脚相连) Gv=20 log(R1/(R2+Rf)) 应用电路 立体声电路 BTL 电路 *完整资料请参考 KA2206B PDF 数据手册
