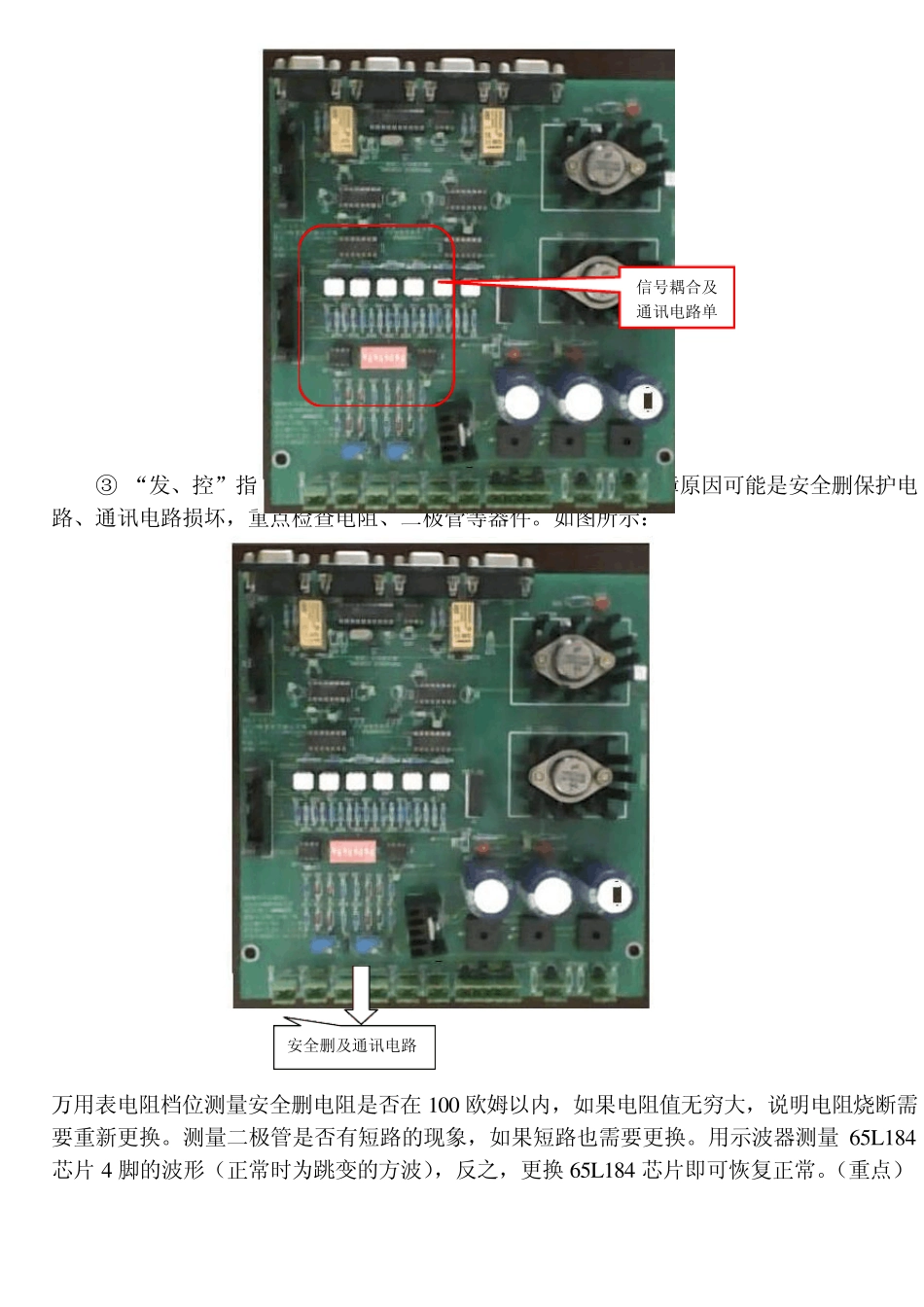

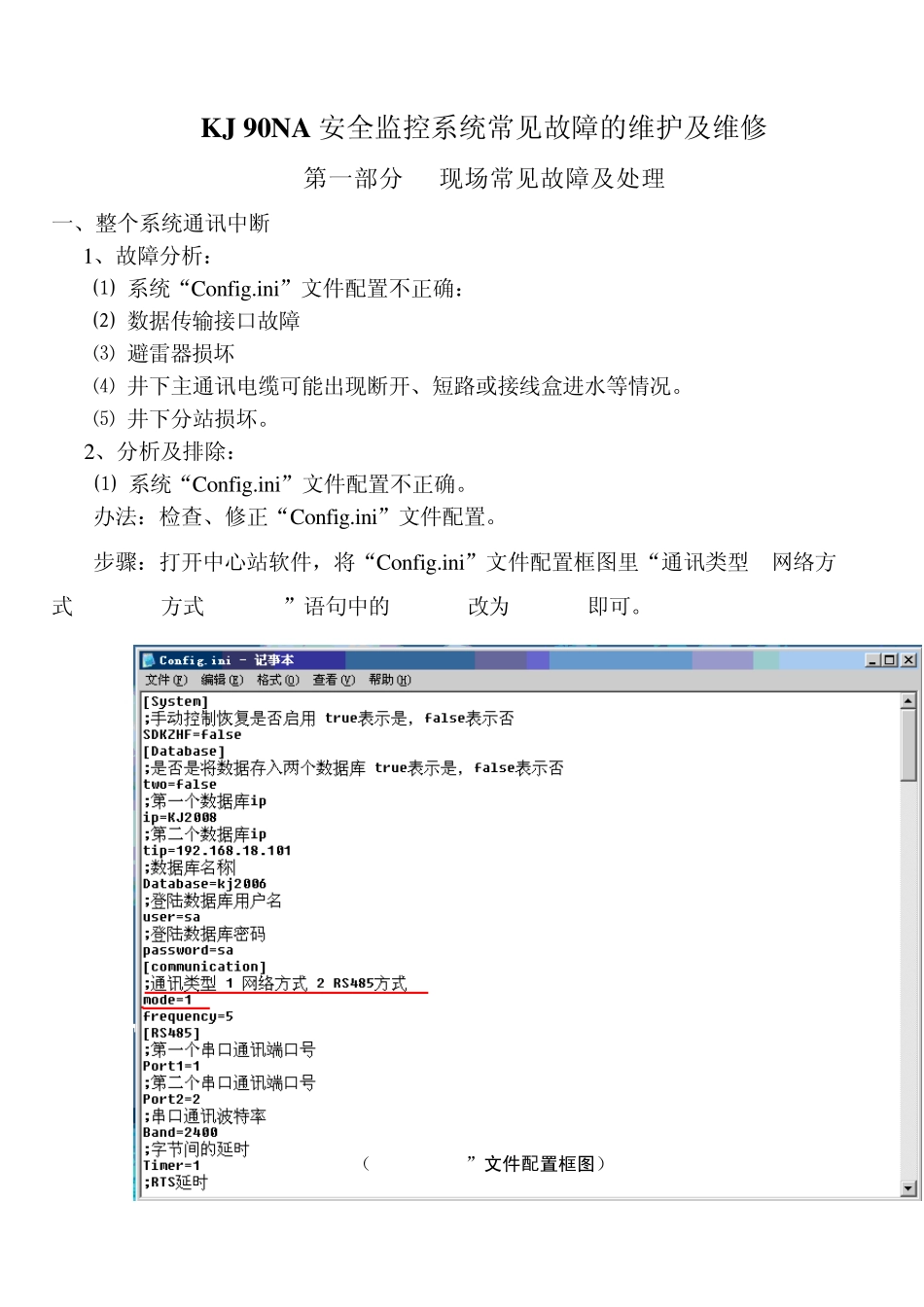

KJ 90NA 安全监控系统常见故障的维护及维修 第一部分 现场常见故障及处理 一、整个系统通讯中断 1、故障分析： ⑴ 系统“Co n fig.in i”文件配置不正确： ⑵ 数据传输接口故障 ⑶ 避雷器损坏 ⑷ 井下主通讯电缆可能出现断开、短路或接线盒进水等情况。 ⑸ 井下分站损坏。 2、分析及排除： ⑴ 系统“Co n fig.in i”文件配置不正确。 办法：检查、修正“Co n fig.in i”文件配置。 步骤：打开中心站软件，将“Co n fig.in i”文件配置框图里“通讯类型 1网络方 式 2 RS485方式 mode=1”语句中的mode=1改为 mode=2即可。 （Config.ini”文件配置框图） ⑵数据传输接口故障检查排除： ① 数据传输接口“发、控”指示灯常亮（正常时应为交替闪烁），“收”指示灯不亮。 故障原因：接口电路板上由 MAX232、AT89C2051、CD74HC04等芯片组成的转换电路损坏，造成监控主机的 RS232信号指令不能下发。转换电路板如下图红线所示： （数据传输接口电路主板图 1） 检修方法：用示波器测量检查电路板红线框内芯片 MAX232的第 12脚，观察其是否有RS232方波信号输出。如没有波形输出则说明 MAX232芯片损坏。如有，则说明该芯片工作正常。继续检查反相放大器（74HC04），测量其第 5、6脚的波形，重点观察 74HC04的第 6脚有无方波输出。如无波形输出则说明 74HC04反相放大器损坏，更换后即可恢复正常。 ②“发”指示灯闪烁，“控”指示灯常亮，“收”指示灯不亮。 故障现象解释：“发”指示灯闪烁，表明监控主机 RS232信号指令下发正常；“控”指示灯常亮，表明无控制信号；“收”指示灯不亮，表明无分站返回的接受信号。 检修方法：重点检查数据接口电路板上的信号耦合部分和 65L184 通讯芯片。具体位置参见数据传输接口电路主板图 2。故障查找过程中，先用万用表测量 65L184通讯芯片的 8脚（即芯片的电源端），观察其有无 5V工作电压。如有，说明芯片供电正常。再用示波器检测该芯片的 2脚或 3脚，观察它们有无控制信号（正常时应为跳变的方波），如有，且波形稳定则说明该 65L184芯片通讯芯片已损坏。反之则继续检查与 65L184芯片输入端相连的光电耦合器 4N35脚 1、脚 2间和脚 5、脚 6间分别有无波形输出，如没有，则说明该光电耦合器 4N35已损坏。如有，则将二个波形对比观察，并检查其波形幅度是否符合要求。如满足要求，则需进一步检查与 4N35输入端 1、2脚相连的外围电路，看...
