KZA型石油化工流程泵使用说明书

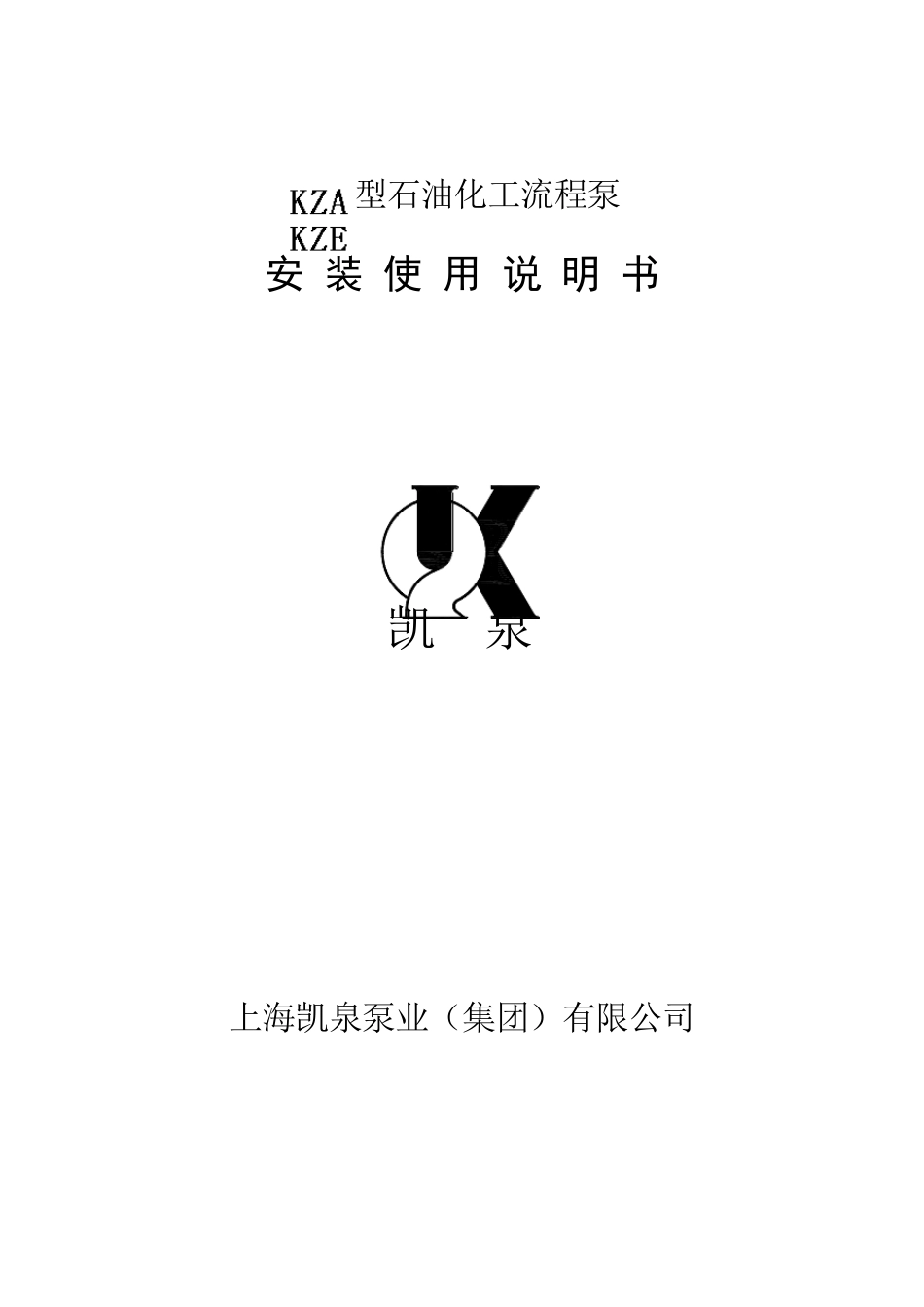

KZA型石油化工流程泵使用说明书_第1页
1/24

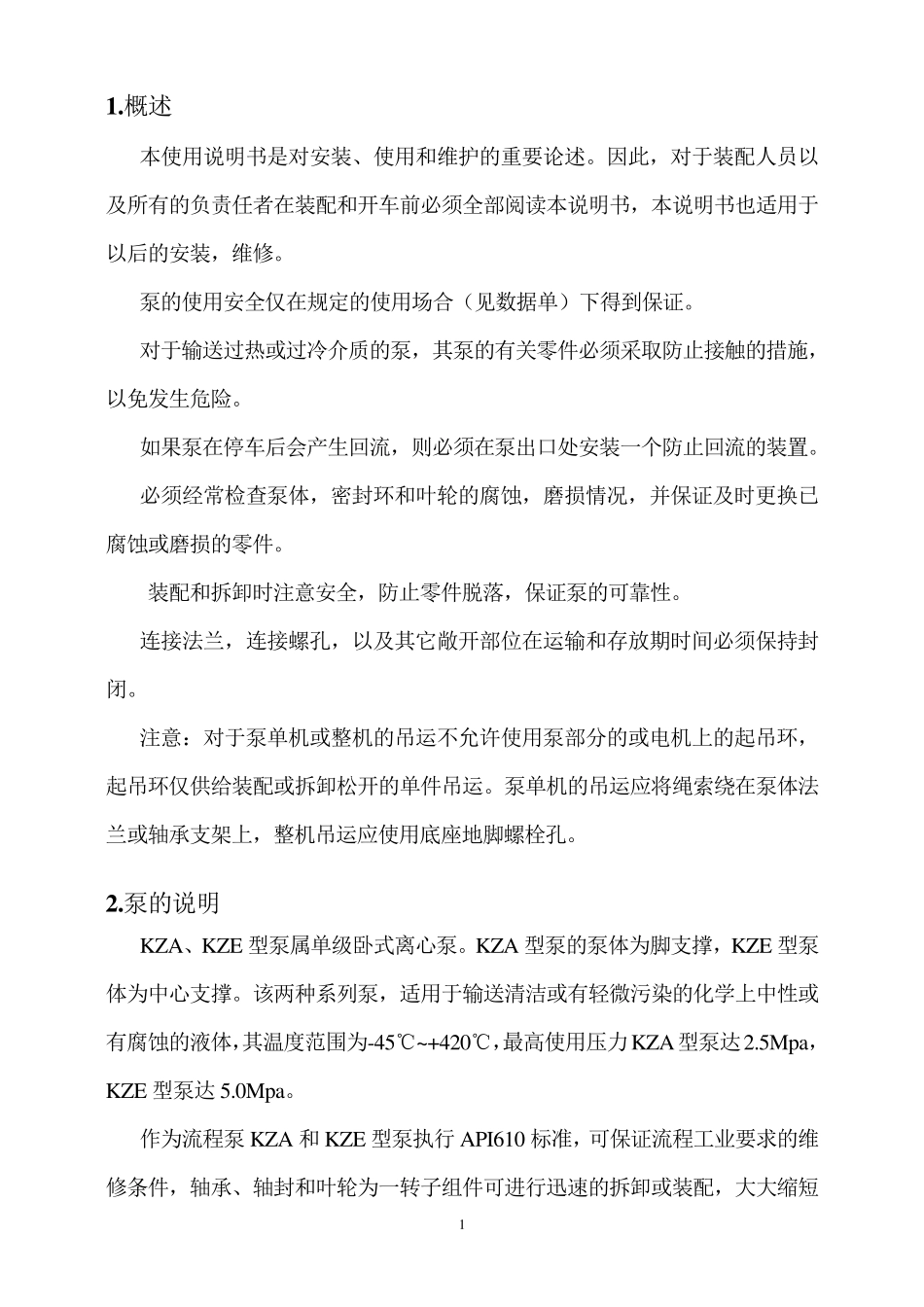

KZA型石油化工流程泵使用说明书_第2页
2/24

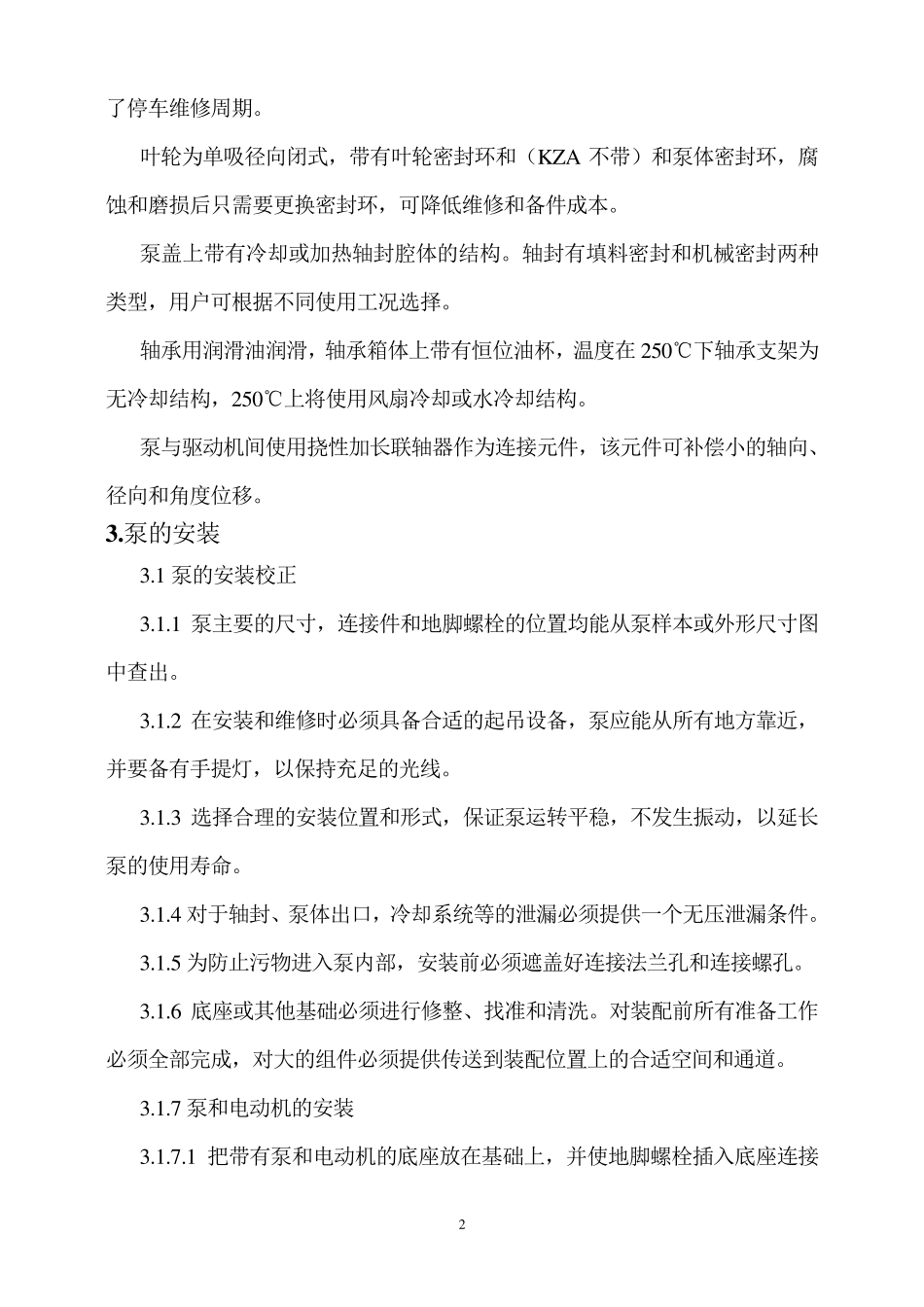

KZA型石油化工流程泵使用说明书_第3页
3/24
型石油化工流程泵 安 装 使 用 说 明 书 上海凯泉泵业(集团)有限公司 凯 泉 1 1 .概述 本使用说明书是对安装、使用和维护的重要论述。因此,对于装配人员以及所有的负责任者在装配和开车前必须全部阅读本说明书,本说明书也适用于以后的安装,维修。 泵的使用安全仅在规定的使用场合(见数据单)下得到保证。 对于输送过热或过冷介质的泵,其泵的有关零件必须采取防止接触的措施,以免发生危险。 如果泵在停车后会产生回流,则必须在泵出口处安装一个防止回流的装置。 必须经常检查泵体,密封环和叶轮的腐蚀,磨损情况,并保证及时更换已腐蚀或磨损的零件。 装配和拆卸时注意安全,防止零件脱落,保证泵的可靠性。 连接法兰,连接螺孔,以及其它敞开部位在运输和存放期时间必须保持封闭。 注意:对于泵单机或整机的吊运不允许使用泵部分的或电机上的起吊环,起吊环仅供给装配或拆卸松开的单件吊运。泵单机的吊运应将绳索绕在泵体法兰或轴承支架上,整机吊运应使用底座地脚螺栓孔。 2 .泵的说明 KZA、KZE 型泵属单级卧式离心泵。KZA 型泵的泵体为脚支撑,KZE 型泵体为中心支撑。该两种系列泵,适用于输送清洁或有轻微污染的化学上中性或有腐蚀的液体,其温度范围为-45℃~+420℃,最高使用压力KZA型泵达2.5Mpa,KZE 型泵达 5.0Mpa。 作为流程泵 KZA 和 KZE 型泵执行 API610 标准,可保证流程工业要求的维修条件,轴承、轴封和叶轮为一转子组件可进行迅速的拆卸或装配,大大缩短 2 了停车维修周期。 叶轮为单吸径向闭式,带有叶轮密封环和(KZA 不带)和泵体密封环,腐蚀和磨损后只需要更换密封环,可降低维修和备件成本。 泵盖上带有冷却或加热轴封腔体的结构。轴封有填料密封和机械密封两种类型,用户可根据不同使用工况选择。 轴承用润滑油润滑,轴承箱体上带有恒位油杯,温度在250℃下轴承支架为无冷却结构,250℃上将使用风扇冷却或水冷却结构。 泵与驱动机间使用挠性加长联轴器作为连接元件,该元件可补偿小的轴向、径向和角度位移。 3 .泵的安装 3.1 泵的安装校正 3.1.1 泵主要的尺寸,连接件和地脚螺栓的位置均能从泵样本或外形尺寸图中查出。 3.1.2 在安装和维修时必须具备合适的起吊设备,泵应能从所有地方靠近,并要备有手提灯,以保持充足的光线。 3.1.3 选择合理的安装位置和形式,保证泵运转平稳,不发生振动,以延长泵的使用寿命。 3.1.4 对于轴封、泵体出口,冷却系统等的...
