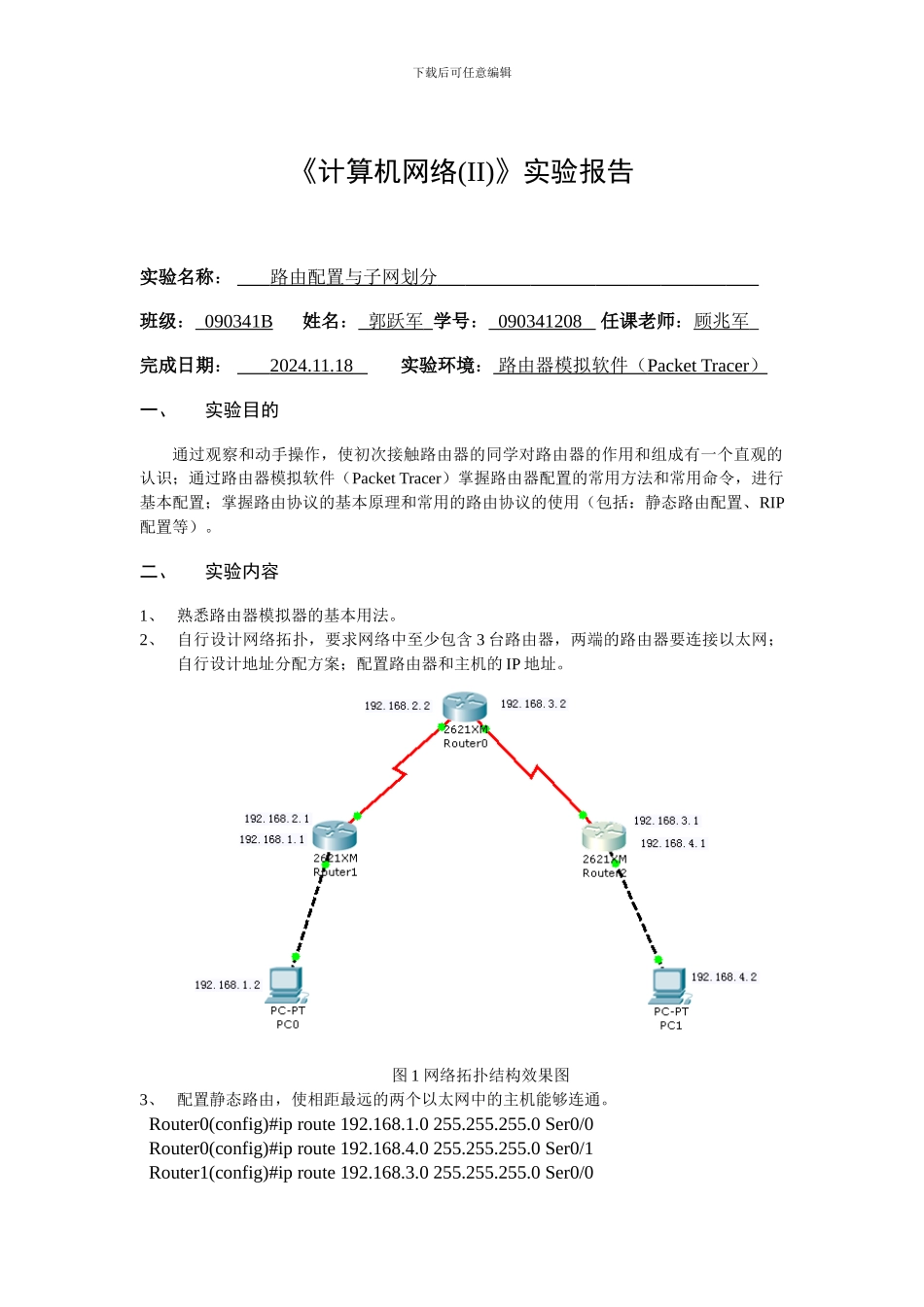

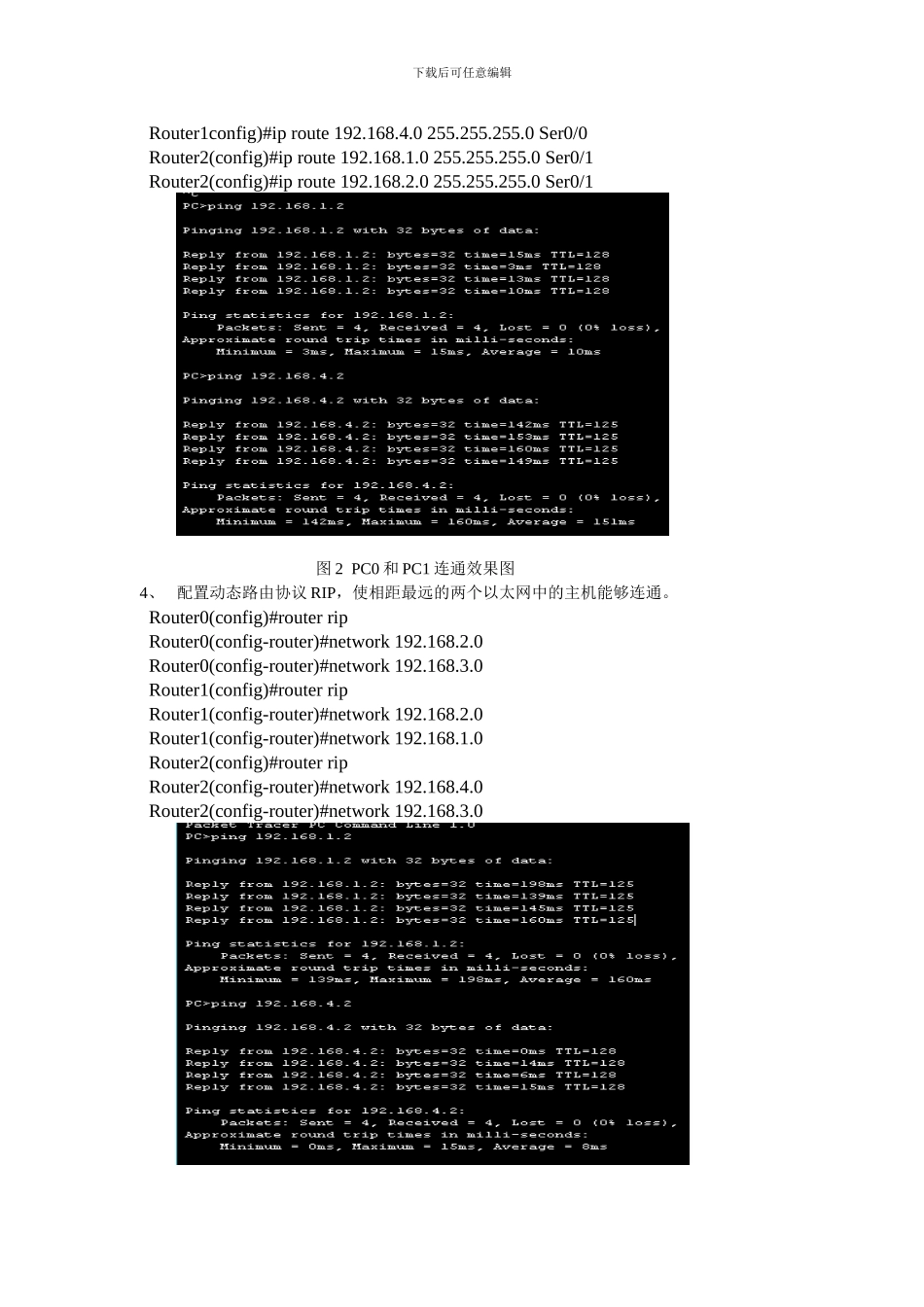

下载后可任意编辑《计算机网络(II)》实验报告实验名称： 路由配置与子网划分 班级： 090341B 姓名： 郭跃军 学号： 090341208 任课老师：顾兆军 完成日期： 2024.11.18 实验环境： 路由器模拟软件（ Packet Tracer ） 一、实验目的通过观察和动手操作，使初次接触路由器的同学对路由器的作用和组成有一个直观的认识；通过路由器模拟软件（Packet Tracer）掌握路由器配置的常用方法和常用命令，进行基本配置；掌握路由协议的基本原理和常用的路由协议的使用（包括：静态路由配置、RIP配置等）。二、实验内容1、 熟悉路由器模拟器的基本用法。2、 自行设计网络拓扑，要求网络中至少包含 3 台路由器，两端的路由器要连接以太网；自行设计地址分配方案；配置路由器和主机的 IP 地址。图 1 网络拓扑结构效果图3、 配置静态路由，使相距最远的两个以太网中的主机能够连通。 Router0(config)#ip route 192.168.1.0 255.255.255.0 Ser0/0 Router0(config)#ip route 192.168.4.0 255.255.255.0 Ser0/1 Router1(config)#ip route 192.168.3.0 255.255.255.0 Ser0/0下载后可任意编辑 Router1config)#ip route 192.168.4.0 255.255.255.0 Ser0/0 Router2(config)#ip route 192.168.1.0 255.255.255.0 Ser0/1 Router2(config)#ip route 192.168.2.0 255.255.255.0 Ser0/1图 2 PC0 和 PC1 连通效果图4、 配置动态路由协议 RIP，使相距最远的两个以太网中的主机能够连通。 Router0(config)#router rip Router0(config-router)#network 192.168.2.0 Router0(config-router)#network 192.168.3.0 Router1(config)#router rip Router1(config-router)#network 192.168.2.0 Router1(config-router)#network 192.168.1.0 Router2(config)#router rip Router2(config-router)#network 192.168.4.0 Router2(config-router)#network 192.168.3.0下载后可任意编辑图 3 PC0 和 PC1 连通效果图
