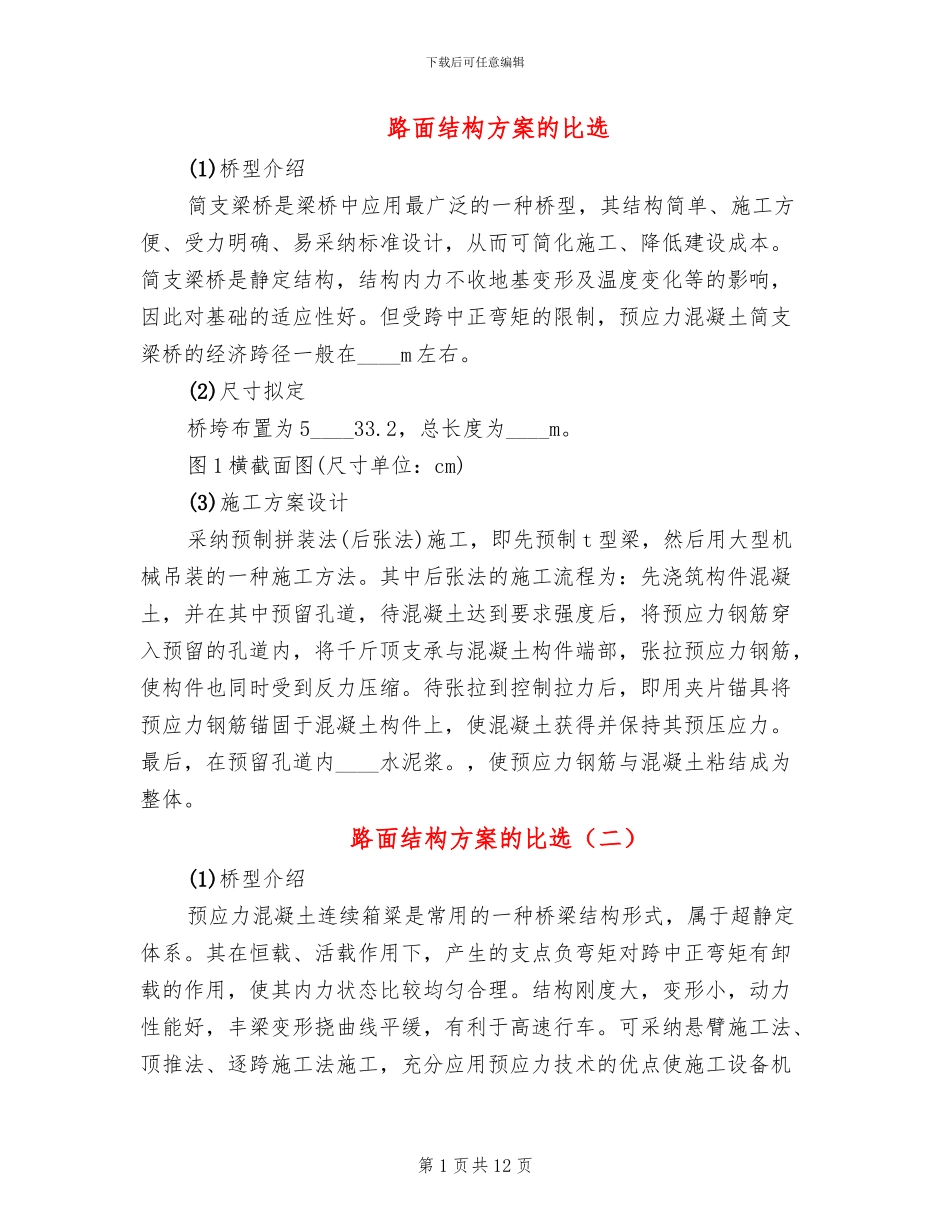

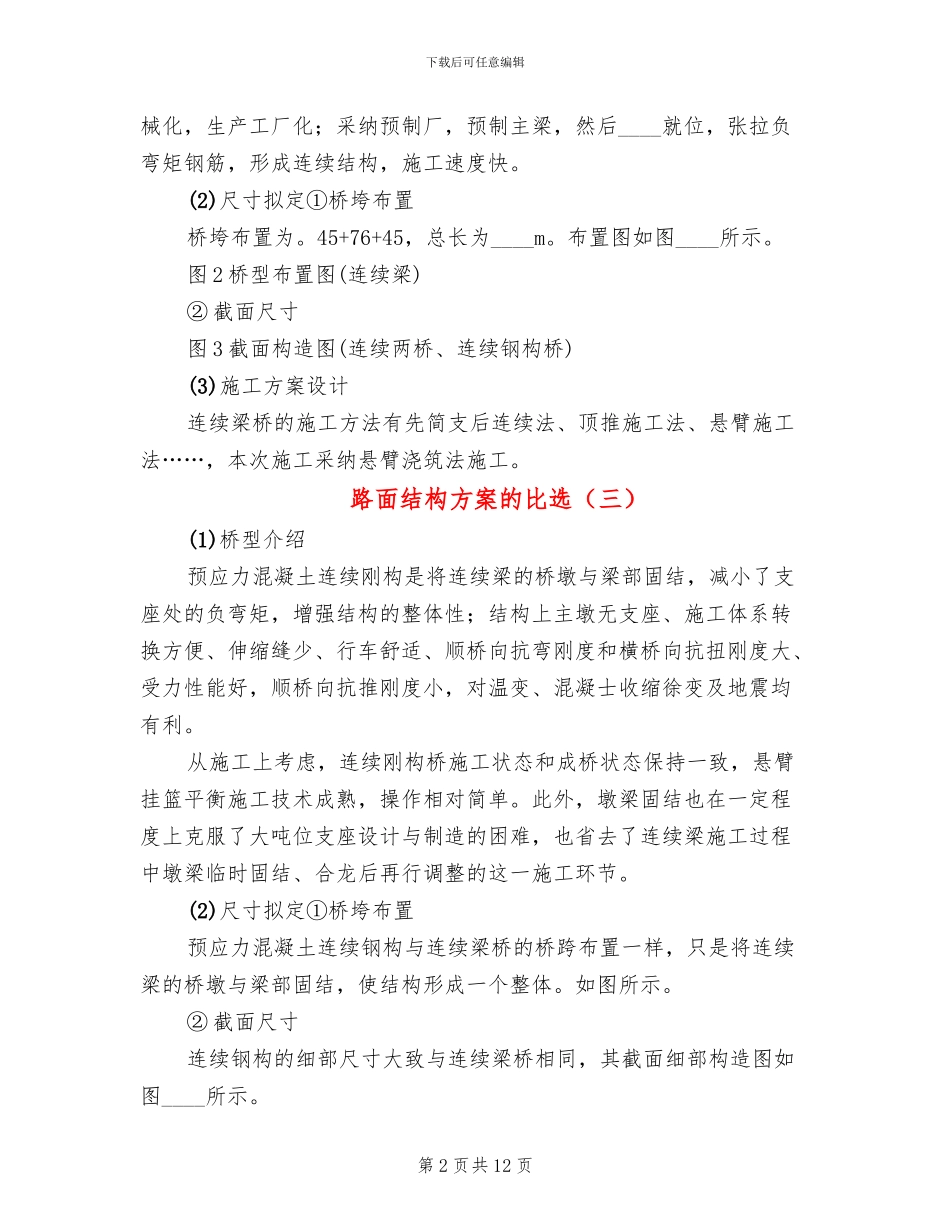

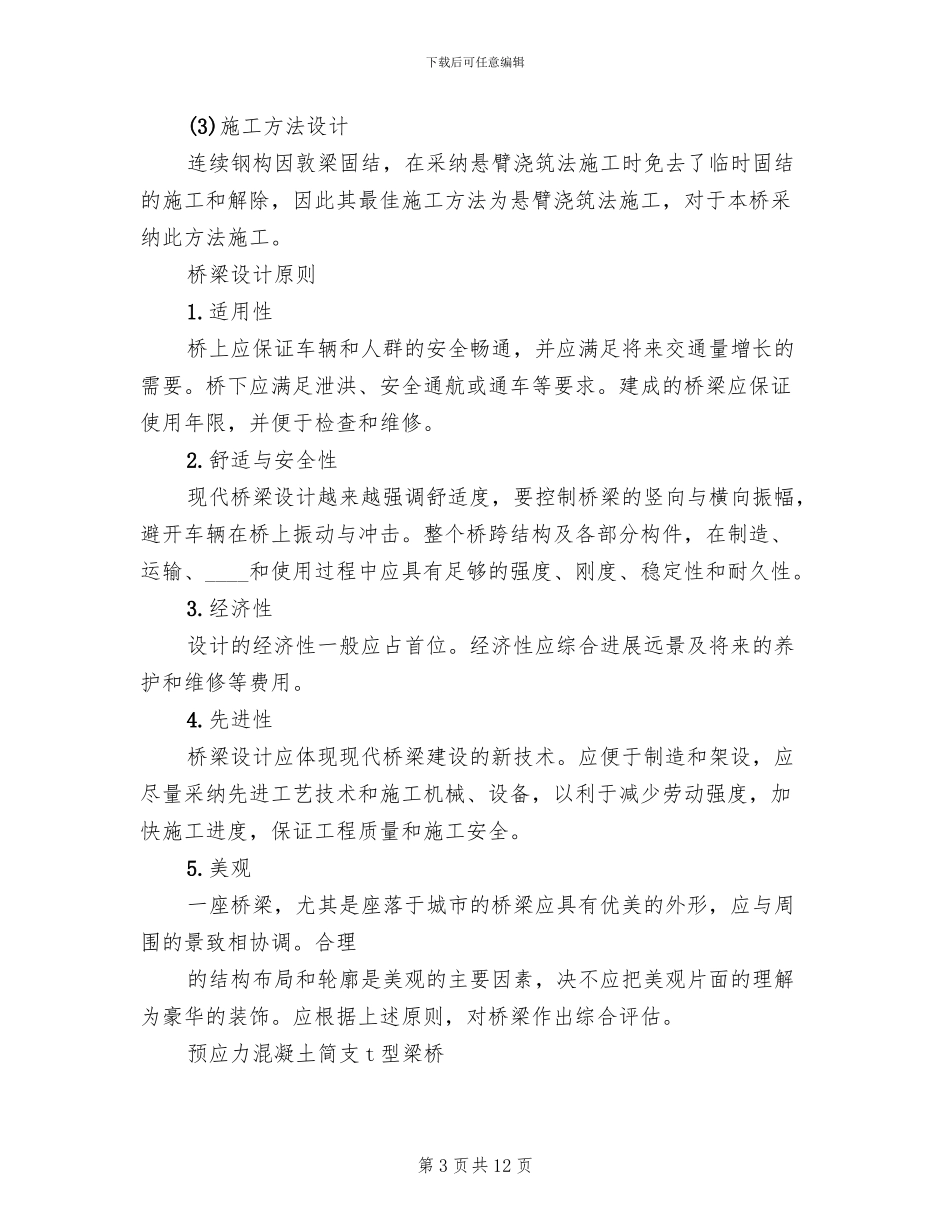

下载后可任意编辑路面结构方案的比选(1)桥型介绍简支梁桥是梁桥中应用最广泛的一种桥型,其结构简单、施工方便、受力明确、易采纳标准设计,从而可简化施工、降低建设成本。简支梁桥是静定结构,结构内力不收地基变形及温度变化等的影响,因此对基础的适应性好。但受跨中正弯矩的限制,预应力混凝土简支梁桥的经济跨径一般在____m 左右。(2)尺寸拟定桥垮布置为 5____33.2,总长度为____m。图 1 横截面图(尺寸单位:cm)(3)施工方案设计采纳预制拼装法(后张法)施工,即先预制 t 型梁,然后用大型机械吊装的一种施工方法。其中后张法的施工流程为:先浇筑构件混凝土,并在其中预留孔道,待混凝土达到要求强度后,将预应力钢筋穿入预留的孔道内,将千斤顶支承与混凝土构件端部,张拉预应力钢筋,使构件也同时受到反力压缩。待张拉到控制拉力后,即用夹片锚具将预应力钢筋锚固于混凝土构件上,使混凝土获得并保持其预压应力。最后,在预留孔道内____水泥浆。,使预应力钢筋与混凝土粘结成为整体。路面结构方案的比选(二)(1)桥型介绍预应力混凝土连续箱粱是常用的一种桥梁结构形式,属于超静定体系。其在恒载、活载作用下,产生的支点负弯矩对跨中正弯矩有卸载的作用,使其内力状态比较均匀合理。结构刚度大,变形小,动力性能好,丰梁变形挠曲线平缓,有利于高速行车。可采纳悬臂施工法、顶推法、逐跨施工法施工,充分应用预应力技术的优点使施工设备机第 1 页共 12 页下载后可任意编辑械化,生产工厂化;采纳预制厂,预制主梁,然后____就位,张拉负弯矩钢筋,形成连续结构,施工速度快。(2)尺寸拟定①桥垮布置桥垮布置为。45+76+45,总长为____m。布置图如图____所示。图 2 桥型布置图(连续梁)② 截面尺寸图 3 截面构造图(连续两桥、连续钢构桥)(3)施工方案设计连续梁桥的施工方法有先简支后连续法、顶推施工法、悬臂施工法……,本次施工采纳悬臂浇筑法施工。路面结构方案的比选(三)(1)桥型介绍预应力混凝土连续刚构是将连续梁的桥墩与梁部固结,减小了支座处的负弯矩,增强结构的整体性;结构上主墩无支座、施工体系转换方便、伸缩缝少、行车舒适、顺桥向抗弯刚度和横桥向抗扭刚度大、受力性能好,顺桥向抗推刚度小,对温变、混凝士收缩徐变及地震均有利。从施工上考虑,连续刚构桥施工状态和成桥状态保持一致,悬臂挂篮平衡施工技术成熟,操作相对简单。此外,墩梁固结也在一定程度上克服了大吨位支座设计与制造的困难,也省去...
