《电阻的测量》专题训练

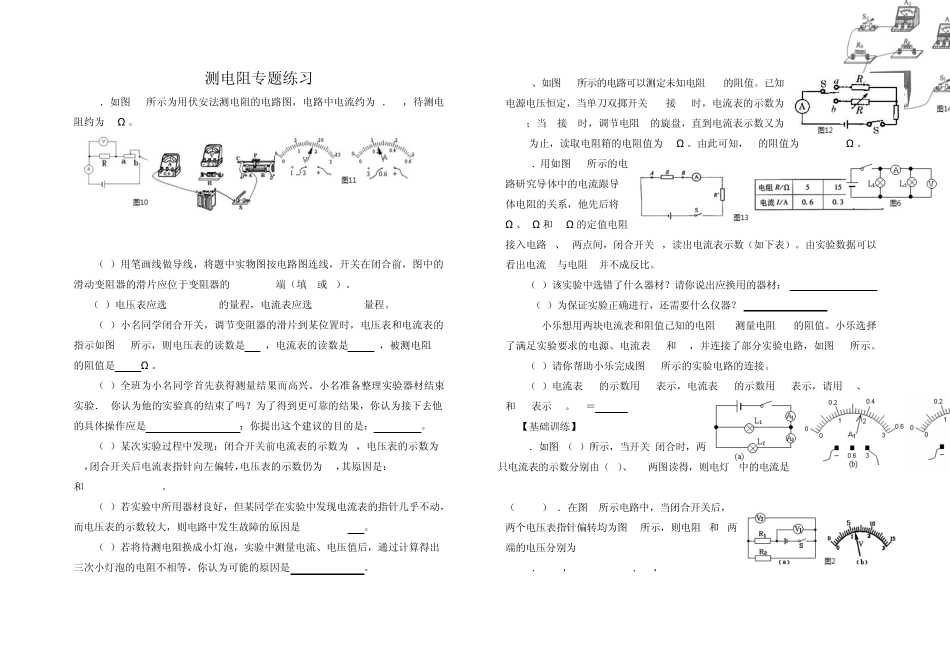

《电阻的测量》专题训练_第1页
1/6
《电阻的测量》专题训练_第2页
2/6
《电阻的测量》专题训练_第3页
3/6

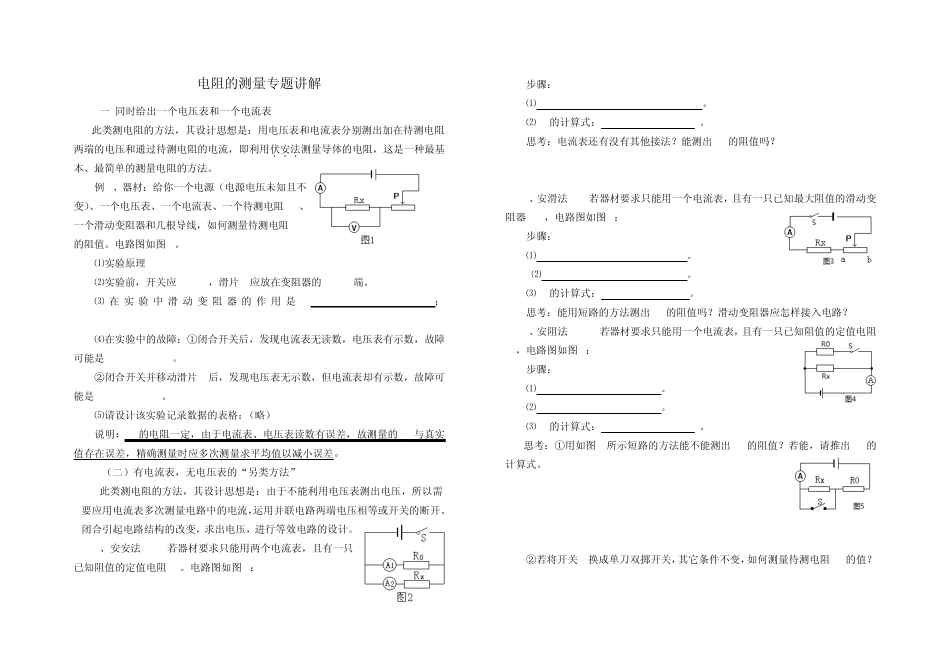

电阻的测量专题讲解 (一)同时给出一个电压表和一个电流表 此类测电阻的方法,其设计思想是:用电压表和电流表分别测出加在待测电阻两端的电压和通过待测电阻的电流,即利用伏安法...测量导体的电阻,这是一种最基本、最简单的测量电阻的方法。 例 1、器材:给你一个电源(电源电压未知且不变)、一个电压表、一个电流表、一个待测电阻 Rx、一个滑动变阻器和几根导线,如何测量待测电阻 Rx的阻值。电路图如图 1。 ⑴实验原理_________________________ ⑵实验前,开关应______,滑片 P应放在变阻器的______端。 ⑶ 在 实 验 中 滑 动 变 阻 器 的 作 用 是 __ ; _____. ⑷在实验中的故障:①闭合开关后,发现电流表无读数,电压表有示数,故障可能是_____________。 ②闭合开关并移动滑片 P后,发现电压表无示数,但电流表却有示数,故障可能是_____________。 ⑸请设计该实验记录数据的表格:(略) 说明:Rx的电阻一定,由于电流表、电压表读数有误差,故测量的 Rx与真实值存在误差,精确测量时应多次测量求平均值以减小误差。 (二)有电流表,无电压表的“另类方法” 此类测电阻的方法,其设计思想是:由于不能利用电压表测出电压,所以需要应用电流表多次测量电路中的电流,运用并联电路两端电压相等或开关的断开、闭合引起电路结构的改变,求出电压,进行等效电路的设计。 1、安安法 若器材要求只能用两个电流表,且有一只已知阻值的定值电阻 R0。电路图如图 2: 步骤: ⑴ 。 ⑵Rx的计算式: 。 思考:电流表还有没有其他接法?能测出 Rx的阻值吗? 2、安滑法 若器材要求只能用一个电流表,且有一只已知最大阻值的滑动变阻器 Rab,电路图如图 3: 步骤: ⑴ 。 ⑵ 。 ⑶Rx的计算式: 。 思考:能用短路的方法测出 Rx的阻值吗?滑动变阻器应怎样接入电路? 3、安阻法 若器材要求只能用一个电流表,且有一只已知阻值的定值电阻R0,电路图如图 4: 步骤: ⑴ 。 ⑵ 。 ⑶Rx的计算式: 。 思考:①用如图 5所示短路的方法能不能测出 Rx的阻值?若能,请推出 Rx的计算式。 ②若将开关 S换成单刀双掷开关,其它条件不变,如何测量待测电阻 Rx的值? (三)有电压表,无电流表的“另类方法” 此类测电阻的方法,其设计思想是:由于不能利用电流表测出电流,所以必须应用电压表多次测电压,运用串联电路中电流相等求出电流,进行等效电路设计。 1.伏伏法 若器...
