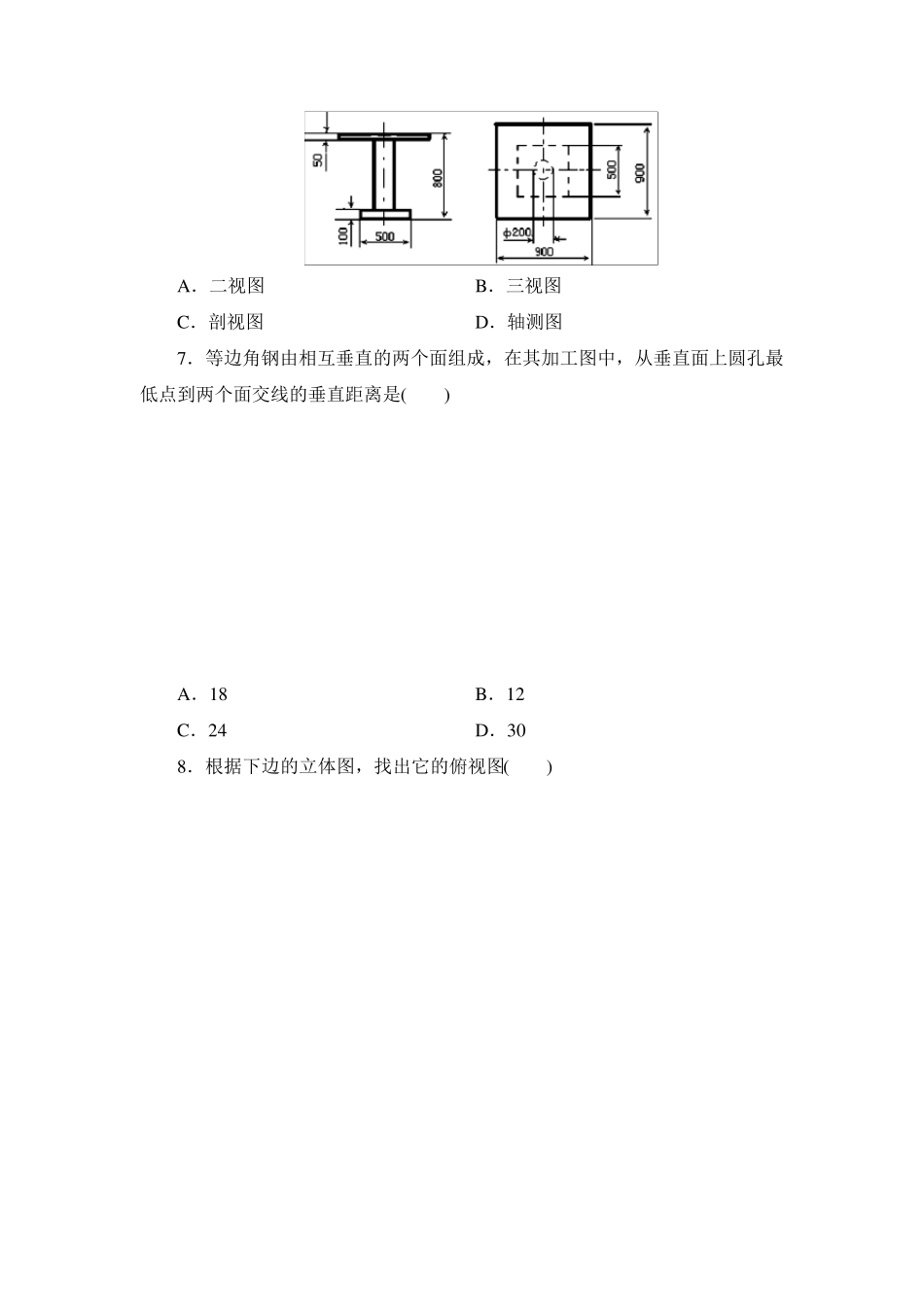

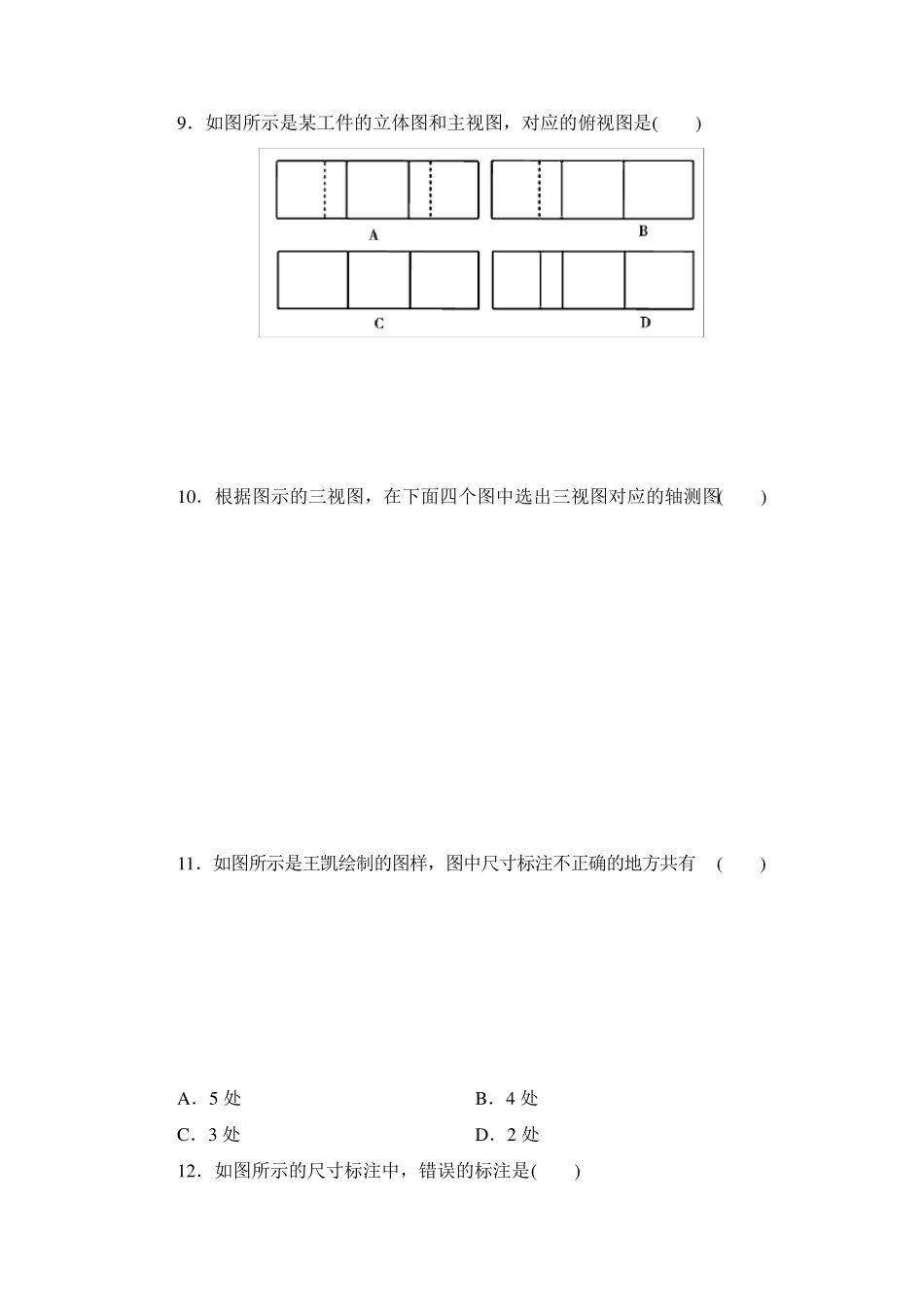

技 术 与 设 计 一 《 设 计 图 样 的 绘 制 》 单 元 测 试 一、选择题(本 大 题 共 20 小 题 ， 每 小 题 3 分 ， 共 60 分 ) 1． 若 需 要 请 工 人 师 傅 帮 助 加 工 一 个 台 灯 的 零 件 ， 你 认 为 最 合 适 的 做 法 是( ) A． 提 供 一 张 零 件 加 工 图 B． 打 一 个 电 话 说 明 零 件 的 设 计 要 求 C． 提 供 一 个 样 品 D． 提 供 该 零 件 的 机 械 加 工 图 2． 下 列 技 术 语 言 中 ， 属 于 技 术 图 样 的 是 ( ) A． 建 筑 效 果 图 B． 评 价 坐 标 图 C． 机 械 加 工 图 D． 设 计 草 图 3． 正 投 影 时 若 增 大 物 体 与 投 影 面 之 间 的 距 离 ， 则 ( ) A． 主 视 图 会 变 长 B． 不 影 响 投 影 视 图 C． 左 视 图 会 变 高 D． 只 有 视 图 的 宽 度 不 会 受 到 影 响 4． 下 列 各 图 中 不 属 于 正 等 轴 测 图 的 是 ( ) 5． 如 图 所 示 为 电 子 喇 叭 电 路 图 ， 在 该 电 路 图 中 出 现 的 电 子 元 件 符 号 除 了 电池 、 喇 叭 、 开 关 外 ， 还 有 ( ) A． 三 极 管 、 电 阻、 电 容 B． 电 阻、 二极 管 、 三 极 管 C． 电 容、 变 压器、 电 阻 D． 变 压器、 三 极 管 、 电 容 6． 王凯同学在 学了 “常见的 技 术 图 样 ”后， 画出 了 自家桌子 的 技 术 图 样 (如图 所 示 )。请 问王凯同学所 画的 技 术 图 样 属 于 ( ) A．二视图 B．三视图 C．剖视图 D．轴测图 7．等边角钢由相互垂直的两个面组成，在其加工图中，从垂直面上圆孔最低点到两个面交线的垂直距离是( ) A．18 B．12 C．24 D．30 8．根据下边的立体图，找出它的俯视图( ) 9．如图所示是某工件的立体图和主视图，对应的俯视图是( ) 10．根据图示的三视图，在下面四个图中选出三视图对应的轴测图( ) 11．如图所示是王凯绘制的图样，图中尺寸标注不正确的地方共有( ) A．5 处 B．4 处 C．3 处 D．2 处 12．如图所示的尺寸标注中，错误的标注是( ) A．R10 B．R15 C．25 D．50 13．如图所示的尺寸标注，其中错误的是(...
