《资料员专业基础知识》习题集

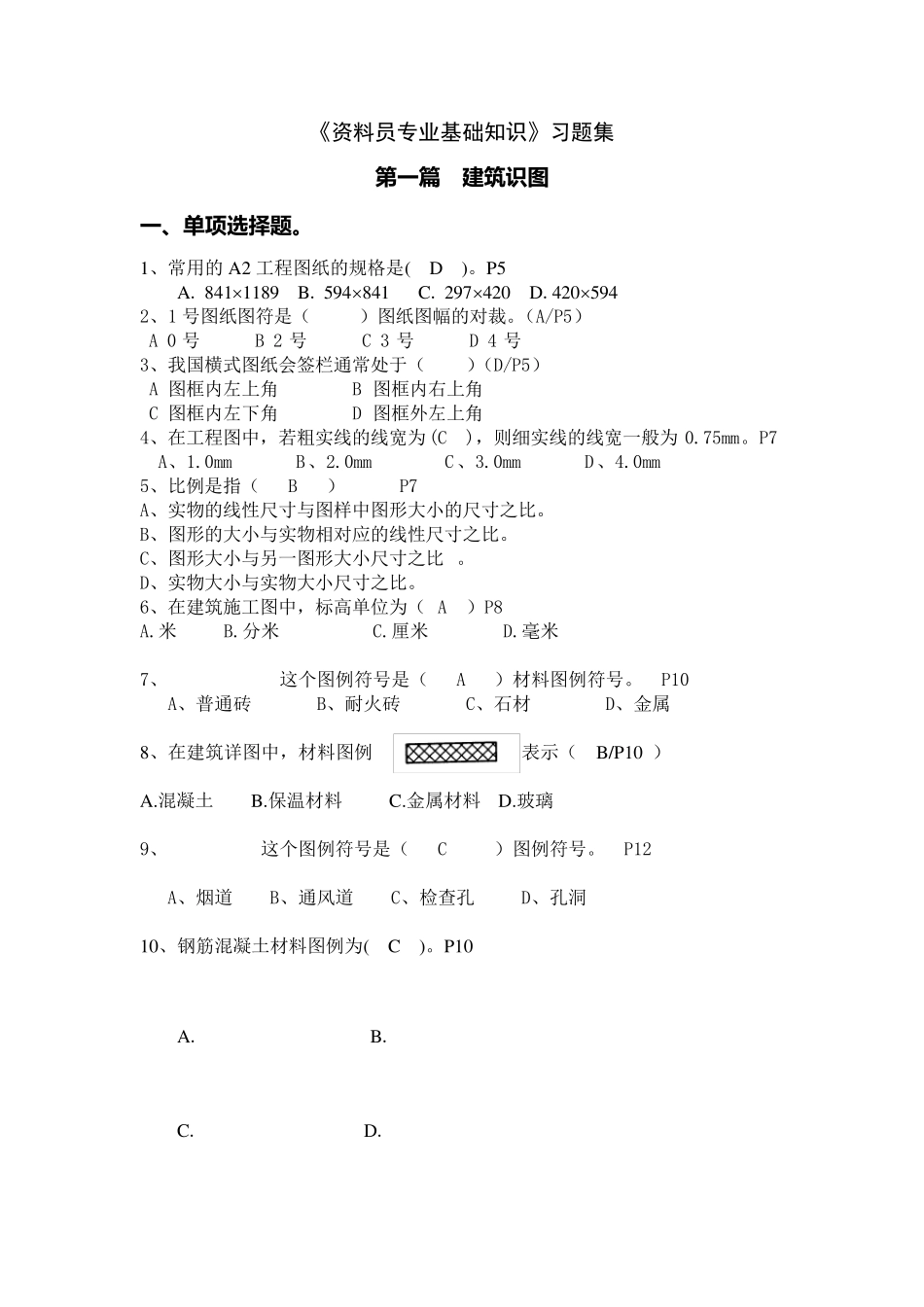

《资料员专业基础知识》习题集 第 一 篇 建 筑 识 图 一 、单项选择题。 1、常用的 A2 工程图纸的规格是( D )。P5 A. 8411189 B. 594841 C. 297420 D.420594 2、1 号图纸图符是（ ）图纸图幅的对裁。（A/P5） A 0 号 B 2 号 C 3 号 D 4 号 3、我国横式图纸会签栏通常处于（ ）（D/P5） A 图框内左上角 B 图框内右上角 C 图框内左下角 D 图框外左上角 4、在工程图中，若粗实线的线宽为(C )，则细实线的线宽一般为 0.75mm。P7 A、1.0mm B、2.0mm C、3.0mm D、4.0mm 5、比例是指（ B ） P7 A、实物的线性尺寸与图样中图形大小的尺寸之比。 B、图形的大小与实物相对应的线性尺寸之比。 C、图形大小与另一图形大小尺寸之比 。 D、实物大小与实物大小尺寸之比。 6、在建筑施工图中，标高单位为（ A ）P8 A.米 B.分米 C.厘米 D.毫米 7、 这个图例符号是（ A ）材料图例符号。 P10 A、普通砖 B、耐火砖 C、石材 D、金属 8、在建筑详图中，材料图例 表示（ B/P10 ） A.混凝土 B.保温材料 C.金属材料 D.玻璃 9、 这个图例符号是（ C ）图例符号。 P12 A、烟道 B、通风道 C、检查孔 D、孔洞 10、钢筋混凝土材料图例为( C )。P10 A. B. C. D. 11、投影中心 S在有限的距离内时， 投影线是相互不平行的发射线状， 得到的投影称为( A )。P19 A.中心投影 B.斜投影 C.正投影 D.平行投影 12、投影可以分为中心投影和（ A ）。 P19 A、平行投影 B、正投影 C、透视投影 D、标高投影 13、工程上通常用（ ）来形成设计图纸（D/P19） A 中心投影 B 斜投影 C 分散投影 D 正投影 14、工程上的标高投影是采用( D /P19 )绘制的。 A.斜投影 B.多面正投影 C.平行投影 D.单面正投影 15、圆锥体置于三面投影体系中，使其轴线垂直于 H 面，其水平投影为( D )。P22 A.一段圆弧 B.矩形 C.椭圆 D.圆 16、如果将物体放在互相垂直的投影面之间，用三组分别( D )的平行投射线进行投影，就得到物体三个方向的正投影图，也即形成了三面投影图。P22 A.倾斜 B.直射 C.折射 D.垂直 17、在三面投影图中， ( B )投影同时反映了物体的长度。P24 A、W 面投影和 H 面 B、V 面投影和 H 面 C、H 面投影和 K 面 D、V 面投影和 W 投影 18、用一水平面截交两个平行的一般位置平面，截交线为( A/P25)。 A.两...
