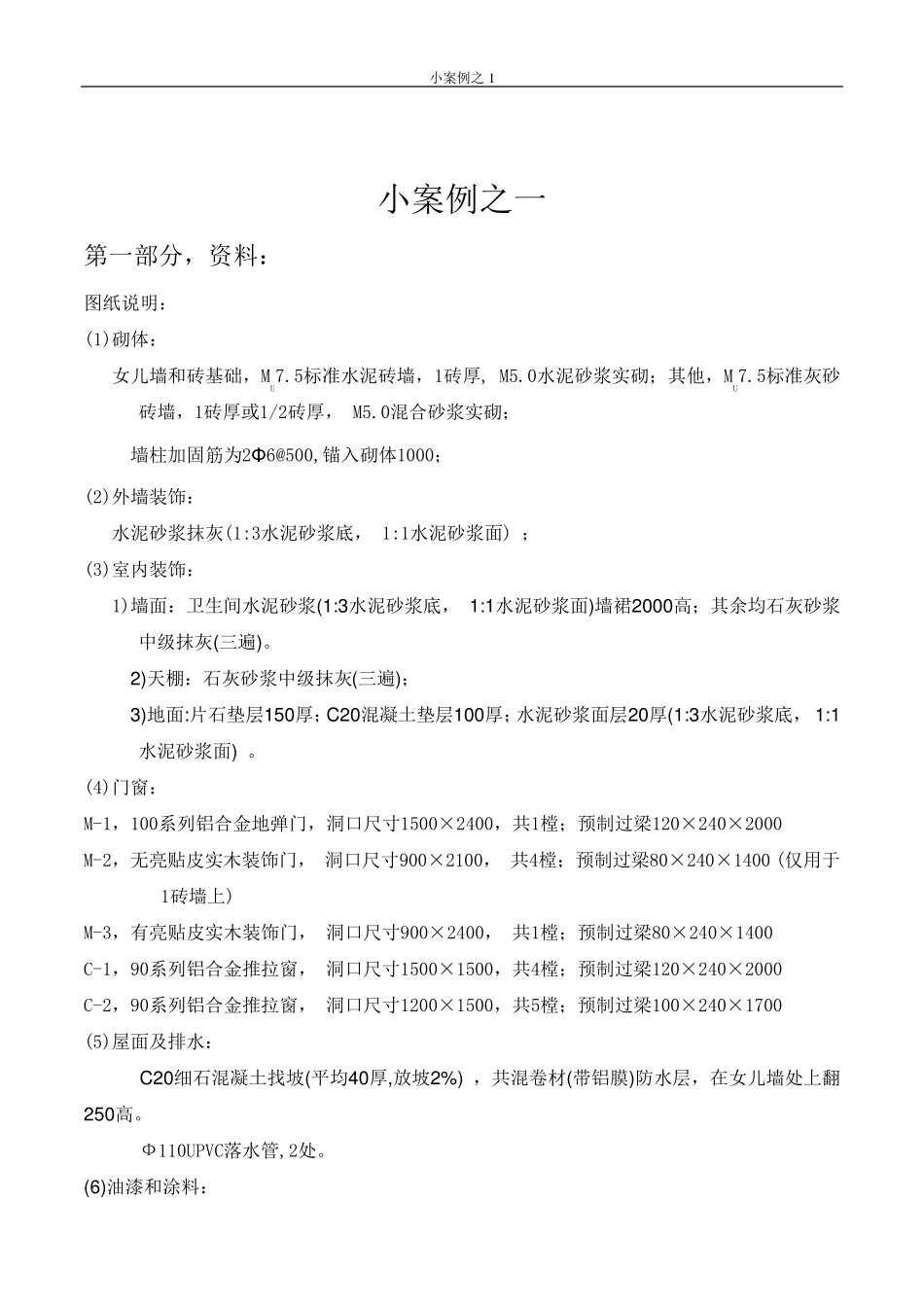

小案例之1 小案例之一 第一部分，资料： 图纸说明： (1)砌体： 女儿墙和砖基础，MU7.5标准水泥砖墙，1砖厚, M5.0水泥砂浆实砌；其他，MU7.5标准灰砂砖墙，1砖厚或1/2砖厚， M5.0混合砂浆实砌； 墙柱加固筋为2Φ6@500,锚入砌体1000； (2)外墙装饰： 水泥砂浆抹灰(1:3水泥砂浆底， 1:1水泥砂浆面) ； (3)室内装饰： 1)墙面：卫生间水泥砂浆(1:3水泥砂浆底， 1:1水泥砂浆面)墙裙2000高；其余均石灰砂浆中级抹灰(三遍)。 2)天棚：石灰砂浆中级抹灰(三遍)； 3)地面:片石垫层150厚；C 20混凝土垫层100厚；水泥砂浆面层20厚(1:3水泥砂浆底， 1:1水泥砂浆面) 。 (4)门窗： M-1，100系列铝合金地弹门，洞口尺寸1500×2400，共1樘；预制过梁120×240×2000 M-2，无亮贴皮实木装饰门， 洞口尺寸900×2100， 共4樘；预制过梁80×240×1400 (仅用于1砖墙上) M-3，有亮贴皮实木装饰门， 洞口尺寸900×2400， 共1樘；预制过梁80×240×1400 C-1，90系列铝合金推拉窗， 洞口尺寸1500×1500，共4樘；预制过梁120×240×2000 C-2，90系列铝合金推拉窗， 洞口尺寸1200×1500，共5樘；预制过梁100×240×1700 (5)屋面及排水： C 20细石混凝土找坡(平均40厚,放坡2%) ，共混卷材(带铝膜)防水层，在女儿墙处上翻250高。 Ф110UPVC落水管,2处。 (6)油漆和涂料： 小案例之1 1)木门：刮腻子， 润油粉，浅灰蓝磁漆三遍。 2)外墙面(女儿墙内面及顶面除外)：刮腻子，高级涂料二遍。 3)室内抹灰面：刮腻子，白色乳胶漆二遍。 例：如图，卫生间M-2M-1M-2M-3M-2M-2C-1C-1C-1C-1C-2C-2C-2C-2C-21234400040004000AB600012020601202060建筑平面图II建施-04图号 ±0.00±0.00-0.503.50AB500 900 1500 500 6000I-I剖面钢筋混凝土压顶240×80 3Ф 8；分布筋Ф 6@200建施-05图号 小案例之1 例：如下图，基础混凝土C20，垫层混凝土C10，1砖厚标准砖墙，±0.00以下用M5.0水泥砂浆实砌，砖基础顶做防水砂浆基础防潮层20厚，基础墙身抹防水砂浆一遍，防水砂浆配合比1：2加5%防水剂，三类土，交付施工标高-0.50。试计算土方、基础、防潮层工程量，并编制分部分项工程量清单。111111112222J1J1J2J2J2J2J1J1AB60001234600600600600800800800800400040004000柱截面400×400(余同) 结-01 结施-02图号1—1剖面(2—2剖面)1000(1200)100100300-1.60100400400Φ8@150上下各3Φ18Φ10@150Φ6@2001200(1600)6001200(1600)600J1(J2)200100600-1.6...
