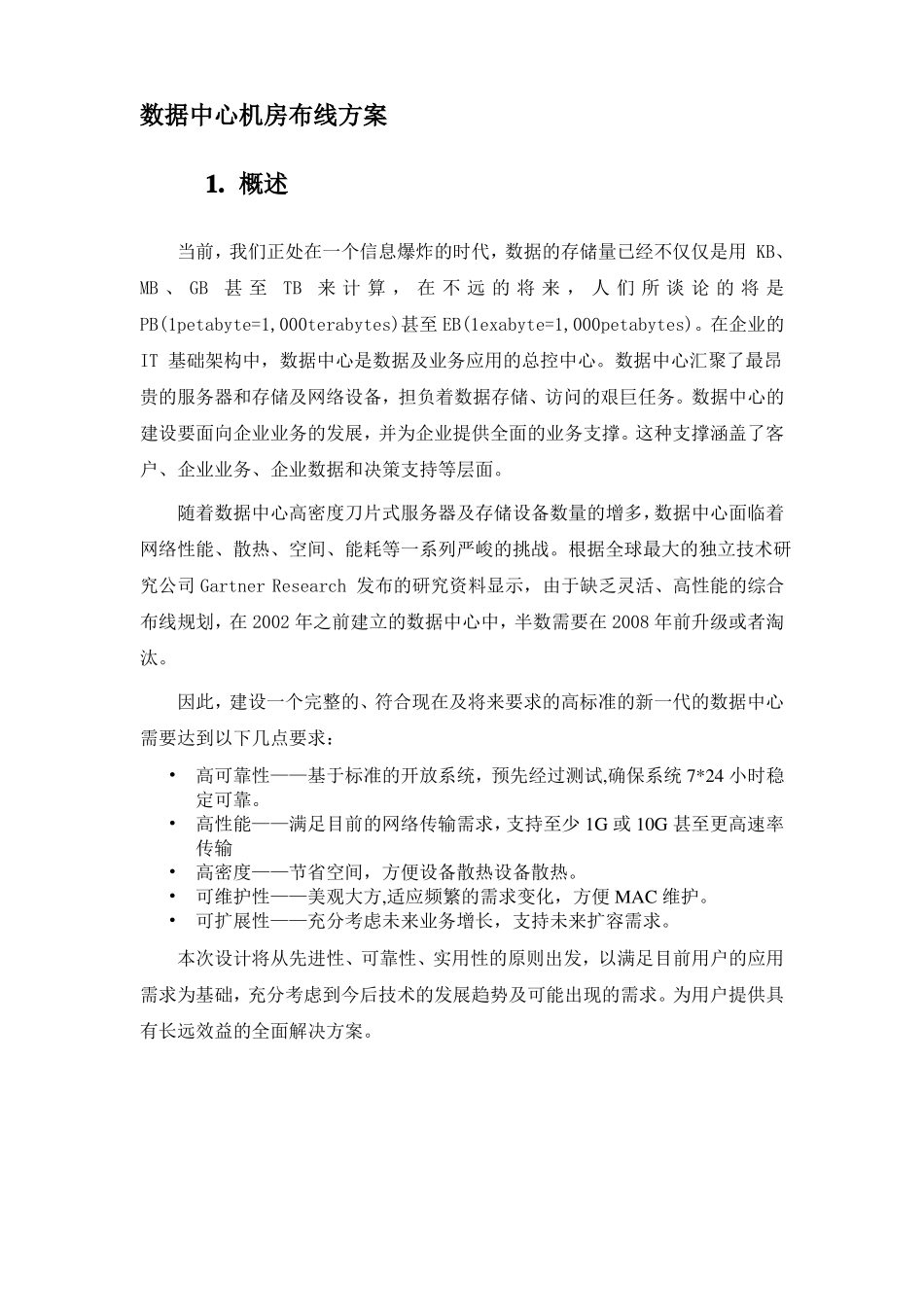

数据中心机房布线方案1. 概述当前,我们正处在一个信息爆炸的时代,数据的存储量已经不仅仅是用 KB、MB 、 GB甚 至TB来 计 算 , 在 不 远 的 将 来 , 人 们 所 谈 论 的 将 是PB(1petabyte=1,000terabytes)甚至 EB(1exabyte=1,000petabytes)。在企业的IT 基础架构中,数据中心是数据及业务应用的总控中心。数据中心汇聚了最昂贵的服务器和存储及网络设备,担负着数据存储、访问的艰巨任务。数据中心的建设要面向企业业务的发展,并为企业提供全面的业务支撑。这种支撑涵盖了客户、企业业务、企业数据和决策支持等层面。随着数据中心高密度刀片式服务器及存储设备数量的增多,数据中心面临着网络性能、散热、空间、能耗等一系列严峻的挑战。根据全球最大的独立技术研究公司 Gartner Research 发布的研究资料显示,由于缺乏灵活、高性能的综合布线规划,在 2002 年之前建立的数据中心中,半数需要在 2008 年前升级或者淘汰。因此,建设一个完整的、符合现在及将来要求的高标准的新一代的数据中心需要达到以下几点要求:•高可靠性——基于标准的开放系统,预先经过测试,确保系统 7*24 小时稳定可靠。•高性能——满足目前的网络传输需求,支持至少 1G 或 10G 甚至更高速率传输•高密度——节省空间,方便设备散热设备散热。•可维护性——美观大方,适应频繁的需求变化,方便 MAC 维护。•可扩展性——充分考虑未来业务增长,支持未来扩容需求。本次设计将从先进性、可靠性、实用性的原则出发,以满足目前用户的应用需求为基础,充分考虑到今后技术的发展趋势及可能出现的需求。为用户提供具有长远效益的全面解决方案。2. 设计标准TIA-942 数据中心机房通信设施标准建筑与建筑群综合布线系统工程设计规范 GB/T 50311-2007;建筑与建筑群综合布线系统工程验收规范 GB/T 50312-2007;国际综合布线标准 ISO/IEC 11801北美建筑通讯线路间距标准 TIA/EIA 569;北美商用建筑通讯基础结构管理规范 TIA/EIA 606;非屏蔽双绞线布线测试标准 TIA/EIA TSB67;北美商用建筑通讯接地要求 TIA/EIA 607;欧洲综合布线系统标准 BN50173;其它国家和行业标准规范;3. TIA-942 数据中心机房通信设施标准2005 年 4 月美国通信工业委员会 TIA 发布了数据中心机房通信设施标准,该标准正对数据中心的设计、安装提供了规范和建议,内容包括:建筑结构、空间布局、安全、节能,接地、机械及防火保...
