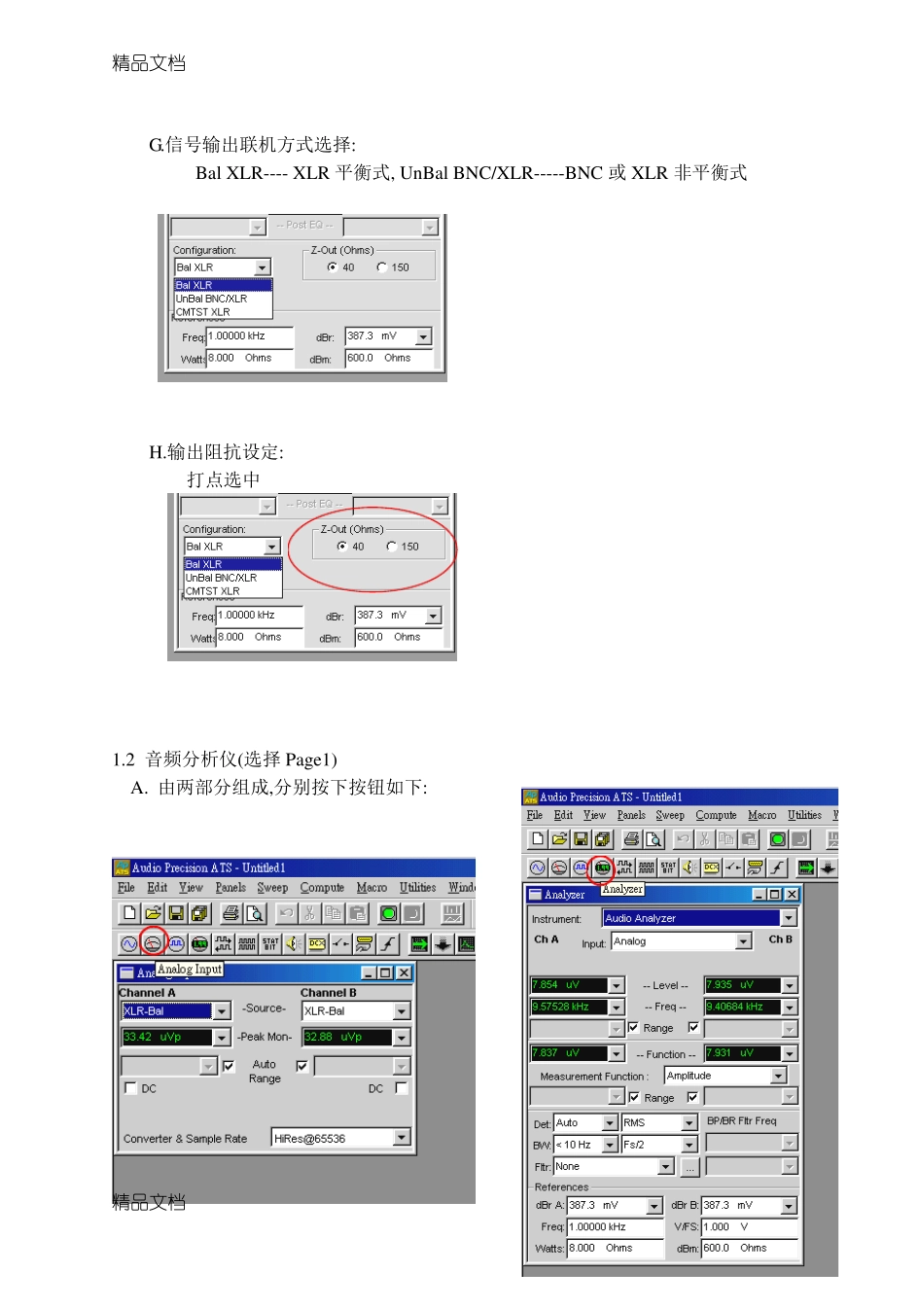

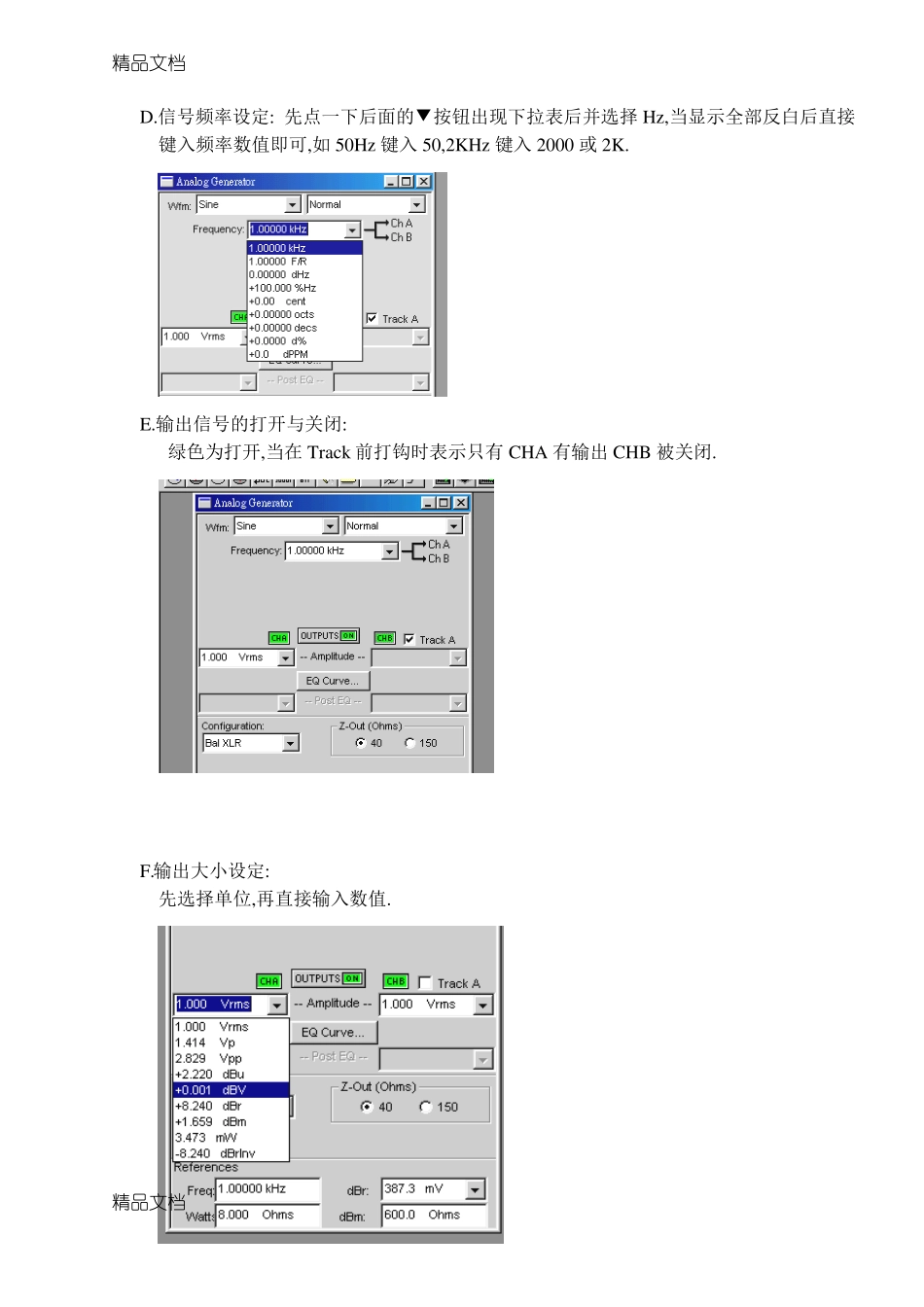

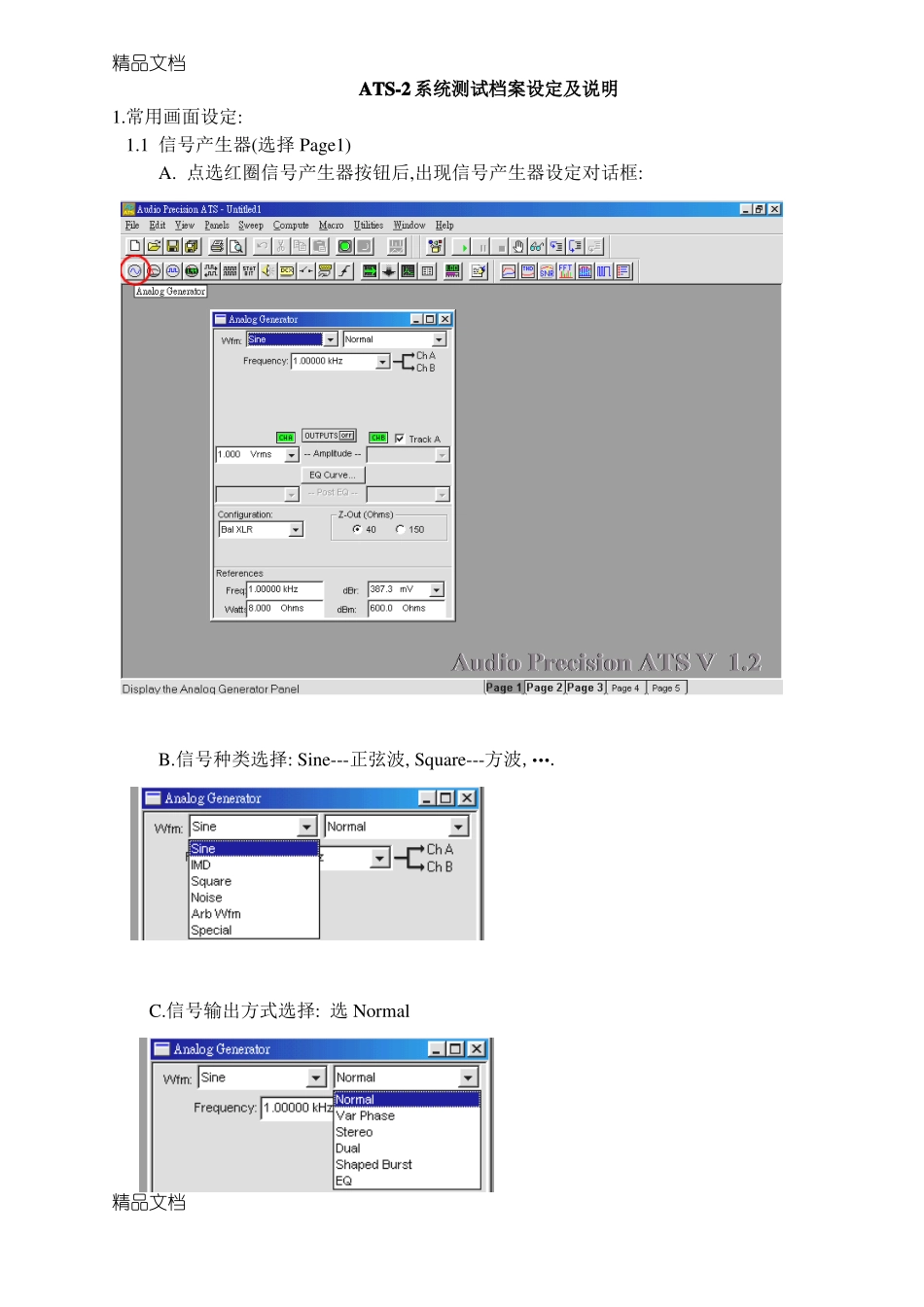

精品文档ATS-2 系统测试档案设定及说明1.常用画面设定:1.1 信号产生器(选择 Page1)A. 点选红圈信号产生器按钮后,出现信号产生器设定对话框:B.信号种类选择: Sine---正弦波, Square---方波,….C.信号输出方式选择: 选 Normal精品文档精品文档D.信号频率设定: 先点一下后面的▼按钮出现下拉表后并选择 Hz,当显示全部反白后直接键入频率数值即可,如 50Hz 键入 50,2KHz 键入 2000 或 2K.E.输出信号的打开与关闭:绿色为打开,当在 Track 前打钩时表示只有 CHA 有输出 CHB 被关闭.F.输出大小设定:先选择单位,再直接输入数值.精品文档精品文档G.信号输出联机方式选择:Bal XLR---- XLR 平衡式, UnBal BNC/XLR-----BNC 或 XLR 非平衡式H.输出阻抗设定:打点选中1.2 音频分析仪(选择 Page1)A. 由两部分组成,分别按下按钮如下:精品文档精品文档B.输入选择画面设定:C.参数设定画面:a.音频/数字输入选择b.输入信号直接读数区精品文档输入连接线选择此两项打钩此两项不打钩,DC 输入才打钩精品文档c.过仪器内部滤波设定及处理后读数区BW—频宽设定Fltr---滤波器设定d.测试参数功能选择:Amplitude----输出大小THD+N Ratio-----失真度1.3 描扫测试画面设定(选择 Page2)A.分别按快捷键出现扫描设定画面及扫描坐标画面:精品文档精品文档B.常规扫描设定:a.Data1:为左侧纵坐标设定内容Top 为坐标最大值,Bottom 为坐标最小值b.Data2:为右侧纵坐标设定内容Top 为坐标最大值,Bottom 为坐标最小值c.Source1 为横坐标设定内容Start 为描扫开始点,Stop 为描扫停止点,Steps 为描扫点个数d.按下红色方框对应的按钮后出现右侧所示对话框,可以选择坐标指示的具体参数来源,如:Analyzer.LevelA----CHA 通道分析仪的电平大小精品文档精品文档e.当放大 Sweep 对话框后出现画面右侧增大如下,按下红色方框按钮出现对话框并选择 Switcher 可作多路扩充连接(具体之选择须依扩充器型号和实际测试要求而定)f. 连接扩充器后,可以设定须扫描测试的路数Start---开始扫描的第 xx 信道(有 1—12 路可选)Stop---结束扫描的第 xx 信道(有 1—12 路可选)Steps---从开始到结束的间隔步数如从第 2 路开始扫描到第 5 路结束,则有 2→3,3→4,4→5 共 3 步精品文档精品文档g.全部设定 OK 后,按下 GO 按钮或快捷工具栏上的绿色圆按钮或键盘上的 F6&F9 均可开始扫描C.扫描限制线设定a.打开 Data Editor 对话框:精品文档精品文档...
