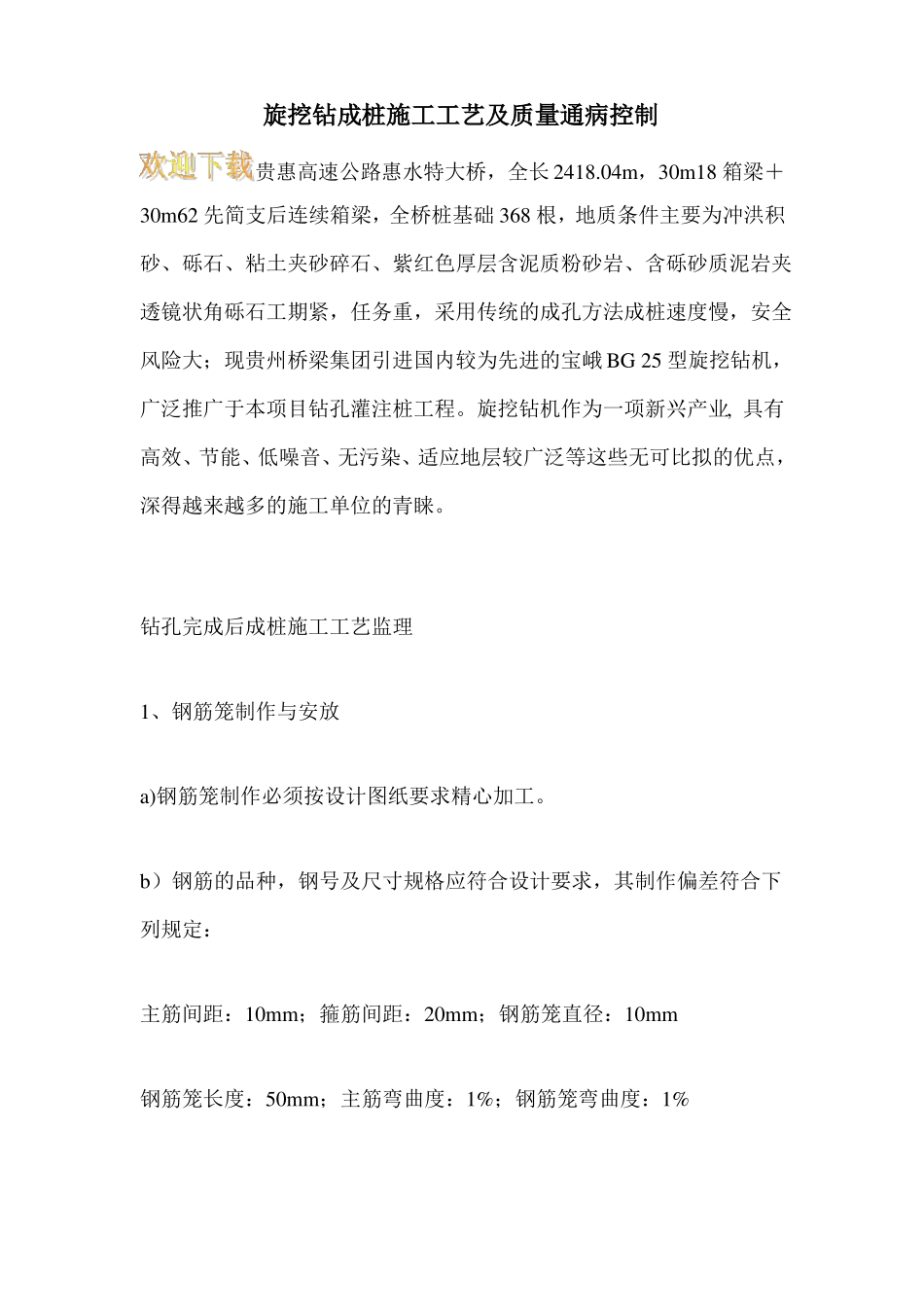

旋挖钻成桩施工工艺及质量通病控制贵惠高速公路惠水特大桥，全长 2418.04m，30m18 箱梁＋30m62 先简支后连续箱梁，全桥桩基础 368 根，地质条件主要为冲洪积砂、砾石、粘土夹砂碎石、紫红色厚层含泥质粉砂岩、含砾砂质泥岩夹透镜状角砾石工期紧，任务重，采用传统的成孔方法成桩速度慢，安全风险大；现贵州桥梁集团引进国内较为先进的宝峨 BG 25 型旋挖钻机，广泛推广于本项目钻孔灌注桩工程。旋挖钻机作为一项新兴产业, 具有高效、节能、低噪音、无污染、适应地层较广泛等这些无可比拟的优点，深得越来越多的施工单位的青睐。钻孔完成后成桩施工工艺监理1、钢筋笼制作与安放a)钢筋笼制作必须按设计图纸要求精心加工。b）钢筋的品种，钢号及尺寸规格应符合设计要求，其制作偏差符合下列规定：主筋间距：10mm；箍筋间距：20mm；钢筋笼直径：10mm钢筋笼长度：50mm；主筋弯曲度：1%；钢筋笼弯曲度：1%c)钢筋笼焊接要求：分段制作的钢筋笼，钢筋接长采用单面搭接焊，焊缝长 10d，封闭箍和加强环采用单侧搭接焊，焊缝长 10d，主筋焊接时接头应错开，在同一截面内的钢筋接头数不得多于主筋总数的 50%，螺族箍筋应大部分与主筋点焊，增加钢筋笼的强度。d)扎口焊接时，上下主筋位置对正，保持钢筋笼上下轴线一致。e)钢筋笼保护层要求：1)钢筋笼入孔时应对准孔位轻放慢慢入孔，钢筋笼入孔后应徐徐下放，不得左右转动，严禁高起猛落强行下放。2)焊接部位表面污垢应先行清除。3)钢筋笼下放孔内符合要求后，可将主筋点焊于孔口护筒上或用铁丝牢固绑扎于孔口，以使钢筋笼定位和防止窜动。2、下导管(水下砼灌注必须加导管，防止砼离析)。下导管时要注意丝扣间的密封圈是否完好，如有破损马上更换。3、下灌注导管后，二次清孔，确保孔底沉渣厚度符合规范要求。清孔(清除孔底沉渣)；端承桩孔底沉渣不得大于 10cm；摩擦桩孔底沉渣不得大于 30cm；该循环方式为正循环清孔，适用于小口径孔(一般小于1000mm)；大口径桩清孔多采用泵吸反循环和气举反循环。4、灌注砼混凝土至桩顶标高1)对灌注导管要检查其圆满度，垂直度及其连接密封性按期对导管进行水封试验。2)下入孔内导管的底部距孔底 300-500mm，并做好记录。3)隔水塞用和导管口径相符的皮球。保证足够的初灌量，保证埋深 0.8～1.5m，连贯灌注时埋深 2-6m，灌注应连续进行。4) 派专人测量导管的埋入深度，并作好记录。灌注混凝土过程中，要经常探测混凝土面上升高度，检查埋管深度。混凝土上升到...
