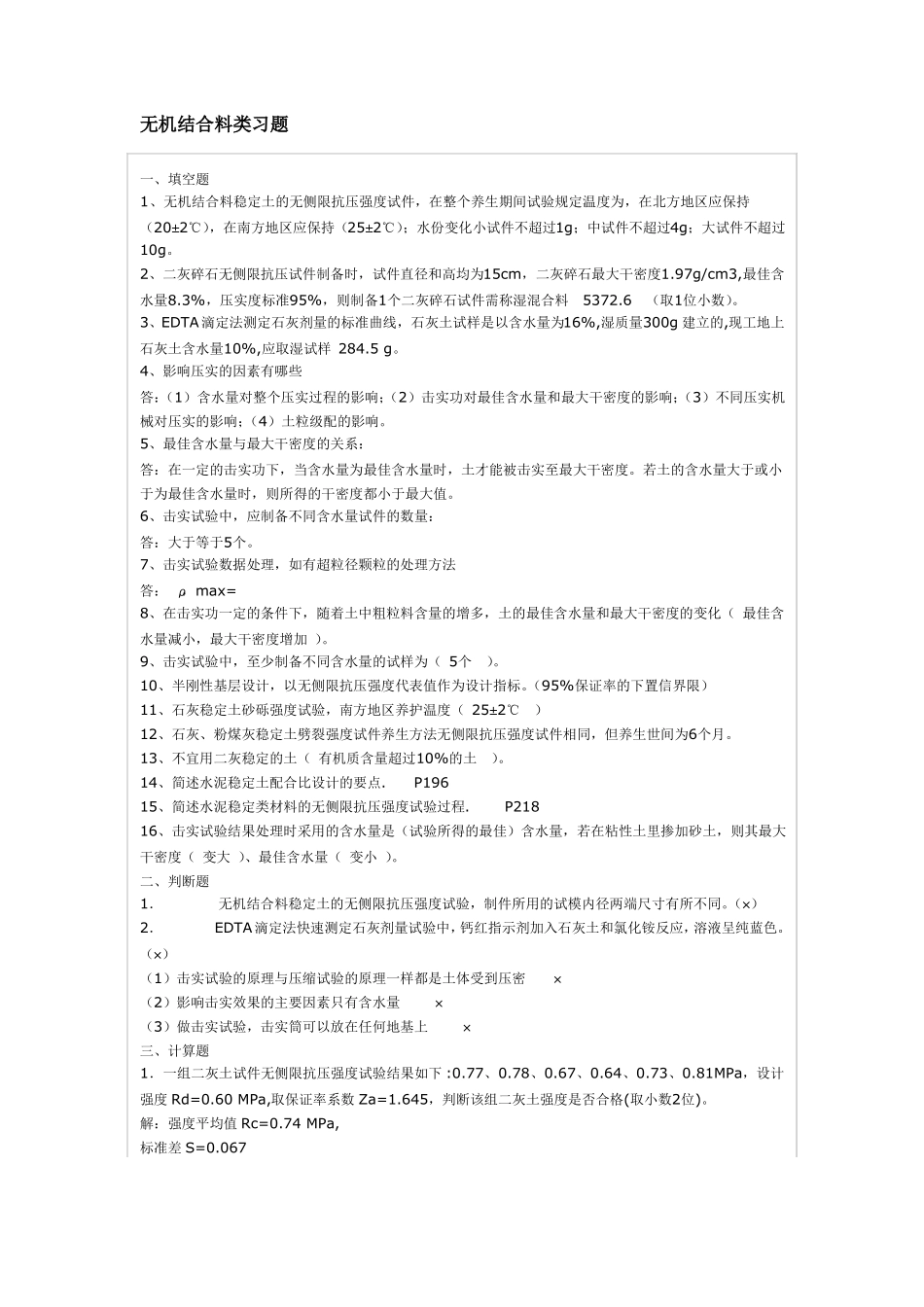

无机结合料类习题一、填空题1、无机结合料稳定土的无侧限抗压强度试件，在整个养生期间试验规定温度为，在北方地区应保持（20±2℃），在南方地区应保持（25±2℃）；水份变化小试件不超过1g；中试件不超过4g；大试件不超过10g
2、二灰碎石无侧限抗压试件制备时，试件直径和高均为15cm，二灰碎石最大干密度1
97g/cm3,最佳含水量8
3%，压实度标准95%，则制备1个二灰碎石试件需称湿混合料5372
6（取1位小数）
3、EDTA 滴定法测定石灰剂量的标准曲线，石灰土试样是以含水量为16%,湿质量300g 建立的,现工地上石灰土含水量10%,应取湿试样 284
4、影响压实的因素有哪些答：（1）含水量对整个压实过程的影响；（2）击实功对最佳含水量和最大干密度的影响；（3）不同压实机械对压实的影响；（4）土粒级配的影响
5、最佳含水量与最大干密度的关系：答：在一定的击实功下，当含水量为最佳含水量时，土才能被击实至最大干密度
若土的含水量大于或小于为最佳含水量时，则所得的干密度都小于最大值
6、击实试验中，应制备不同含水量试件的数量：答：大于等于5个
7、击实试验数据处理，如有超粒径颗粒的处理方法答： ρ，max=8、在击实功一定的条件下，随着土中粗粒料含量的增多，土的最佳含水量和最大干密度的变化（ 最佳含水量减小，最大干密度增加 ）
9、击实试验中，至少制备不同含水量的试样为（ 5个）
10、半刚性基层设计，以无侧限抗压强度代表值作为设计指标
（95%保证率的下置信界限）11、石灰稳定土砂砾强度试验，南方地区养护温度（ 25±2℃）12、石灰、粉煤灰稳定土劈裂强度试件养生方法无侧限抗压强度试件相同，但养生世间为6个月
13、不宜用二灰稳定的土（ 有机质含量超过10%的土）
14、简述水泥稳定土配合比设计的要点
P19615、简述水泥稳定类材料的无侧限抗压强度试验过程
