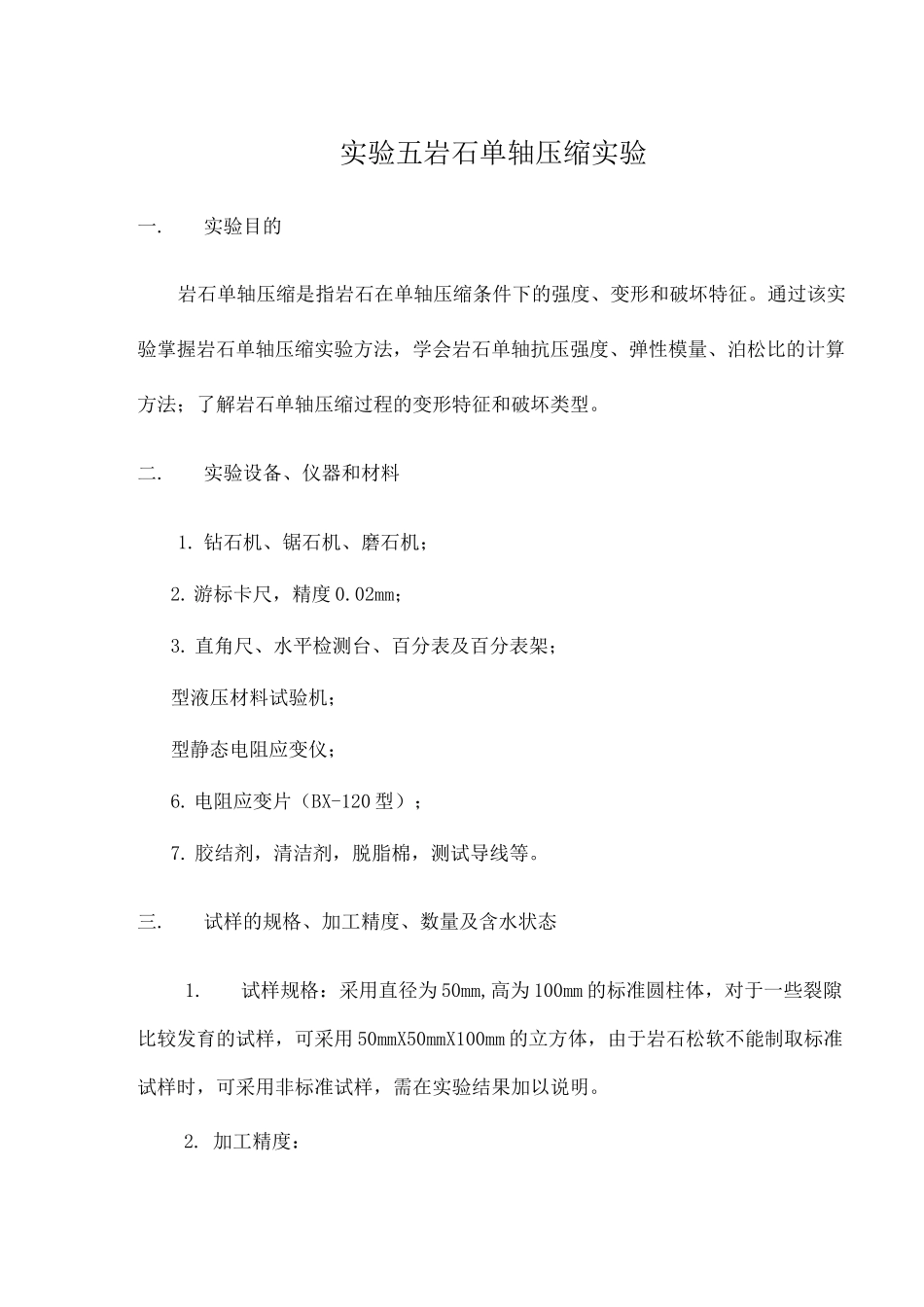

实验五岩石单轴压缩实验一.实验目的岩石单轴压缩是指岩石在单轴压缩条件下的强度、变形和破坏特征。通过该实验掌握岩石单轴压缩实验方法,学会岩石单轴抗压强度、弹性模量、泊松比的计算方法;了解岩石单轴压缩过程的变形特征和破坏类型。二.实验设备、仪器和材料1. 钻石机、锯石机、磨石机;2. 游标卡尺,精度 0.02mm;3. 直角尺、水平检测台、百分表及百分表架;型液压材料试验机;型静态电阻应变仪;6. 电阻应变片(BX-120 型);7. 胶结剂,清洁剂,脱脂棉,测试导线等。三.试样的规格、加工精度、数量及含水状态1.试样规格:采用直径为 50mm,高为 100mm 的标准圆柱体,对于一些裂隙比较发育的试样,可采用 50mmX50mmX100mm 的立方体,由于岩石松软不能制取标准试样时,可采用非标准试样,需在实验结果加以说明。2. 加工精度:1.阻值检查:要求电阻丝平直,间距均匀,无黄斑,电阻值一般选用 120 欧姆,测量片和补偿片的电阻差值不超过 Q。a 平行度:试样两端面的平行度偏差不得大于 0.1mm。检测方法如图5-1 所示,将试样放在水平检测台上,调整百分表的位置,使百分表触头紧贴试样表面,然后水平移动试样百分表指针的摆动幅度小于 10 格。b 直径偏差:试样两端的直径偏差不得大于 0.2mm,用游标卡尺检查。c 轴向偏差:试样的两端面应垂直于试样轴线。检测方法如图 5-2 所示,将试样放在水平检测台上,用直角尺紧贴试样垂直边,转动试样两者之间无明显缝隙。3. 试样数量:每种状态下试样的数量一般不少于 3 个。4. 含水状态:采用自然状态,即试样制成后放在底部有水的干燥器内1〜2d,以保持一定的湿度,但试样不得接触水面。四.电阻应变片 4的水粘平贴检测台台图 5-3 电阻应变片粘电阻2. 位置确定:纵向、横向电阻应变片粘贴在试样中部,纵向、横向应变片排列采用“T”形,尽可能避开裂隙,节理等弱面。3. 粘贴工艺:试样表面清洗处理一涂胶一贴电阻应变片一固化处理一焊接导线一防潮处理。五.实验步骤1. 测定前核对岩石名称和试样编号,并对岩石试样的颜色、颗粒、层理、裂隙、风化程度、含水状态等进行描述。2. 检查试样加工精度。并测量试样尺寸,一般在试样中部两个互相垂直方向测量直径计算平均值。3. 电阻应变仪接通电源并预热数分钟后,连接测试导线,接线方式采用公共补偿半桥连接方式。4. 将试样放置在试验机的承压板中心,然后对纵向、横向应变片分别进行反复预调平衡。5. 施加初载荷,检查...
