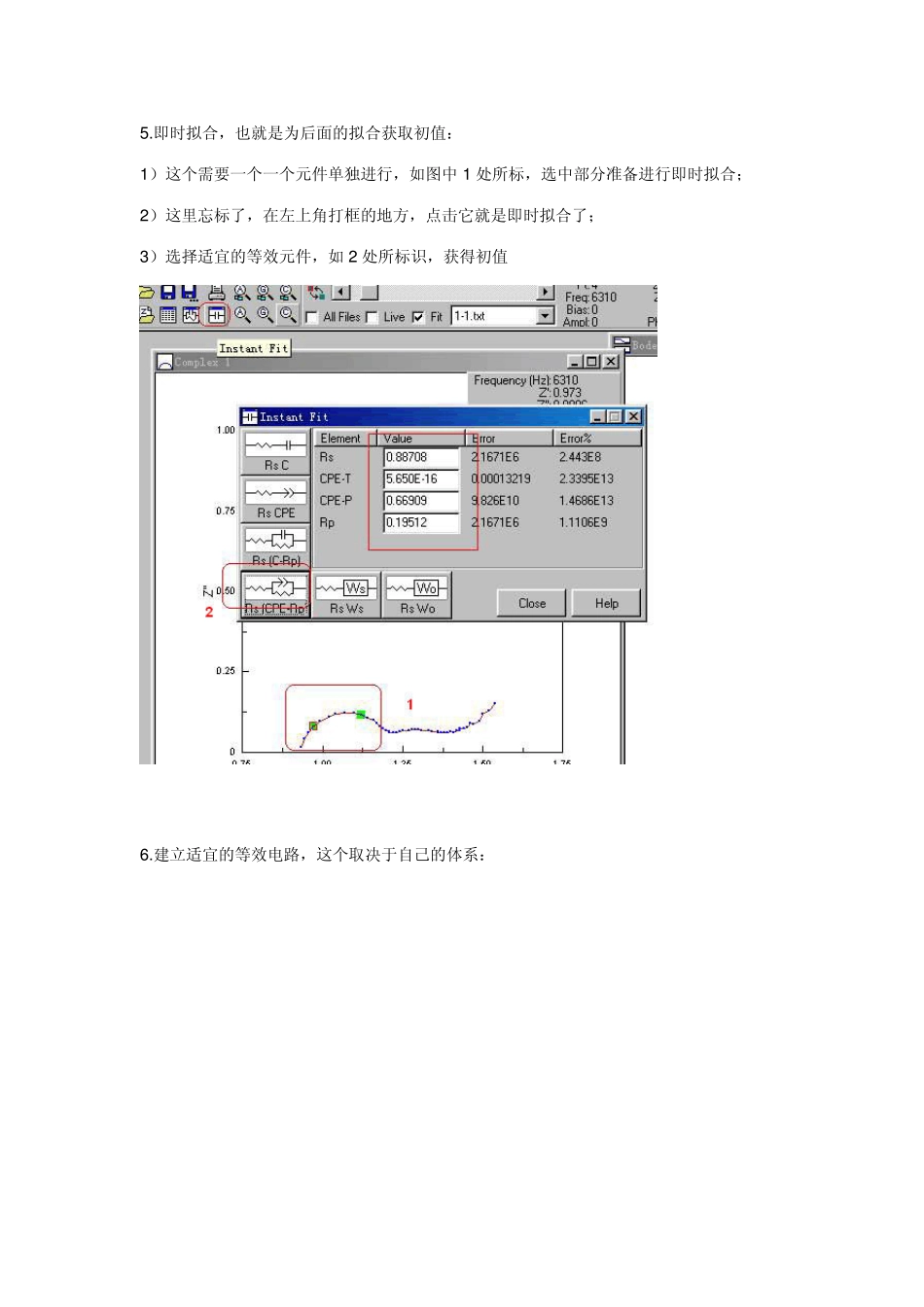

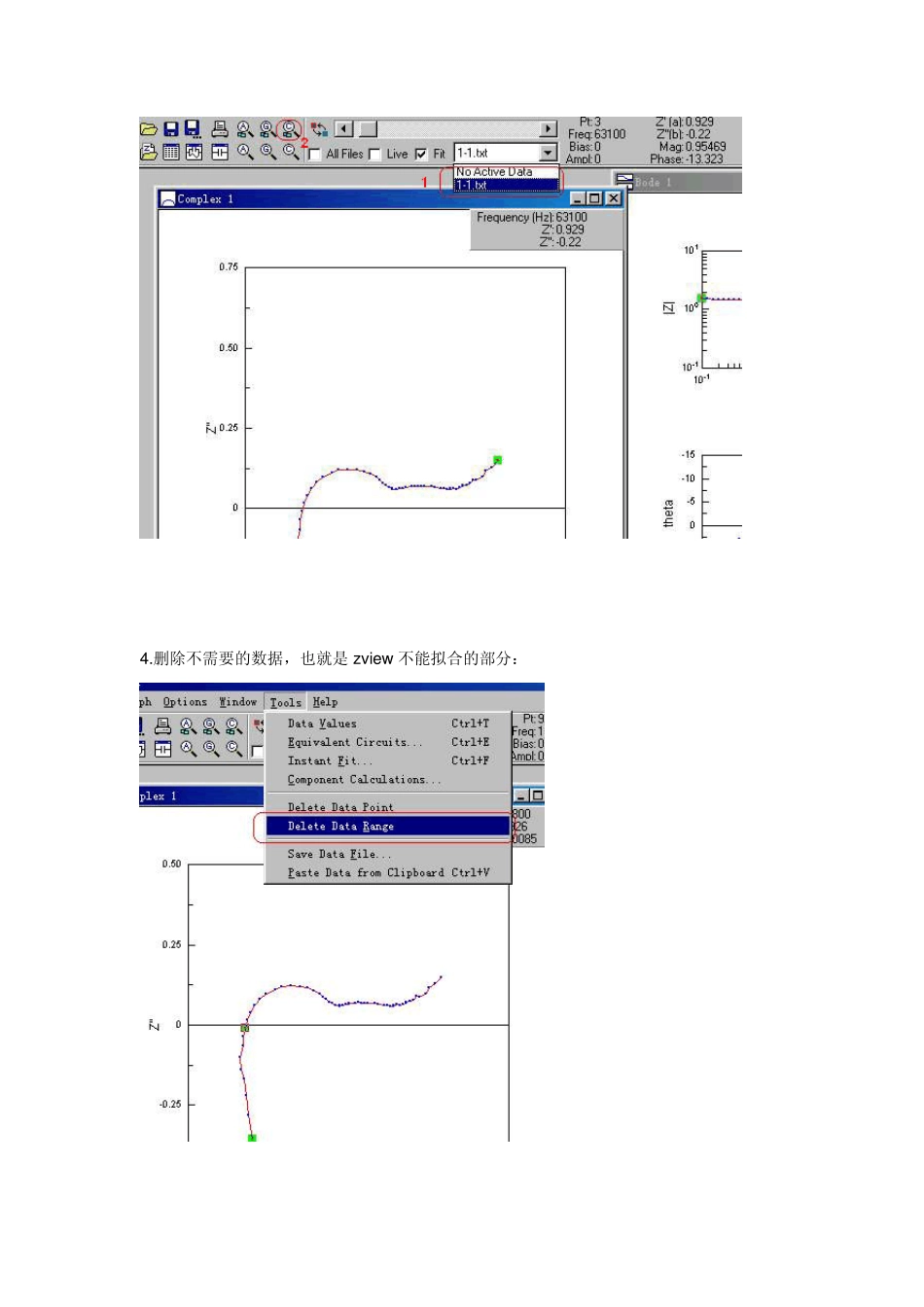

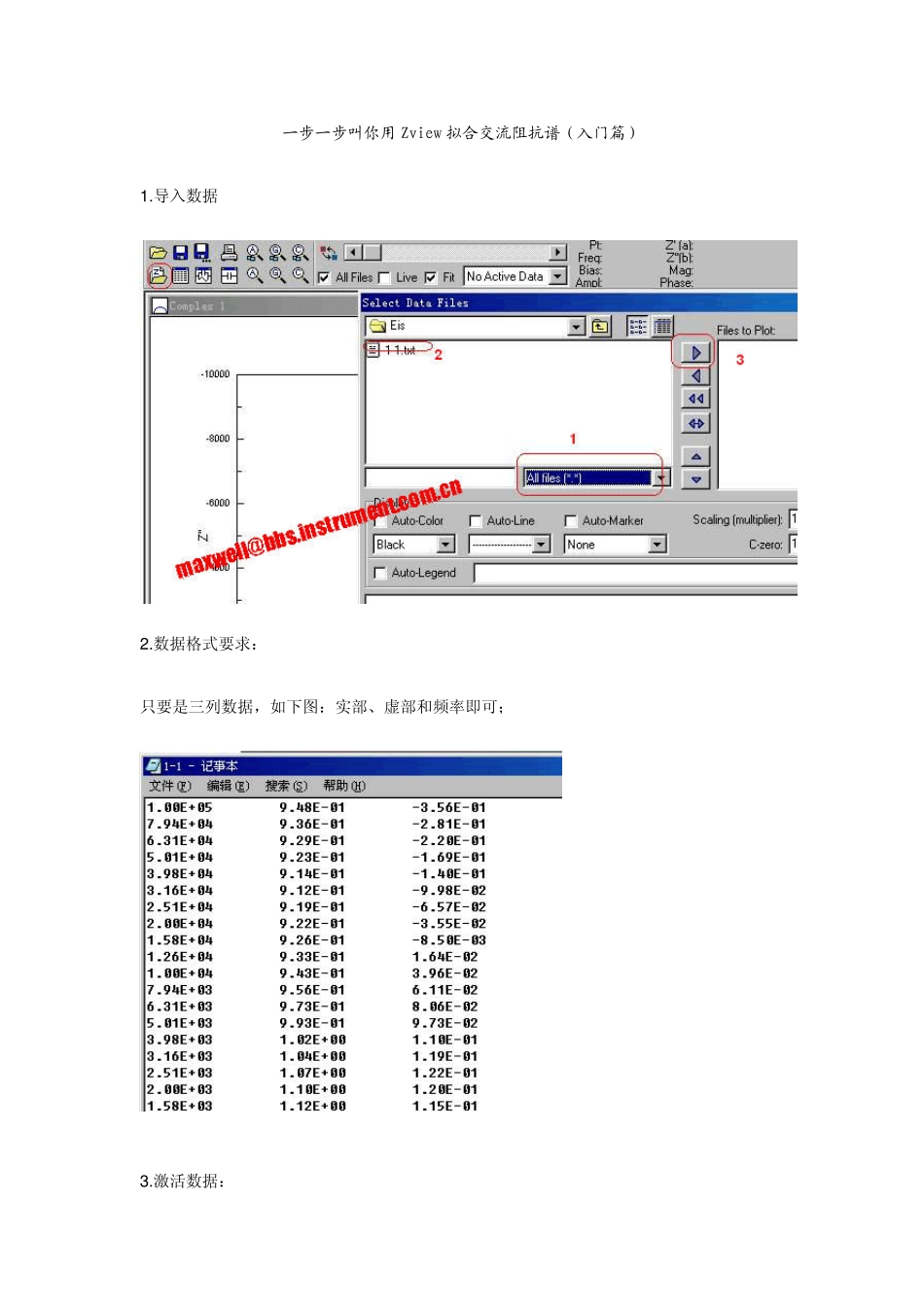

一步一步叫你用Zview 拟合交流阻抗谱(入门篇) 1 .导入数据 2 .数据格式要求: 只要是三列数据,如下图:实部、虚部和频率即可; 3 .激活数据: 4.删除不需要的数据,也就是 zview 不能拟合的部分: 5 .即时拟合,也就是为后面的拟合获取初值: 1 )这个需要一个一个元件单独进行,如图中 1 处所标,选中部分准备进行即时拟合; 2 )这里忘标了,在左上角打框的地方,点击它就是即时拟合了; 3 )选择适宜的等效元件,如 2 处所标识,获得初值 6 .建立适宜的等效电路,这个取决于自己的体系: 7.把1 处的数据,用鼠标抓起来,丢到2 处去: 8.把1 处的fix ed 改称free,为拟合作准备: 点击2 开始拟合,但在拟合前还有个地方需要部补充一下,因为有张图丢失了,没心情去补,描述如下: 这张图左上方有个model,点击进去将mode 改为fitting 才能拟合。 9.如图,1 处是拟合的结果,如果要用数据绘图,则在 2 处选拟合结果,再点击 3 处 10.这个结果就可以粘贴到 origin,ex cel 等里绘制拟合后的图了 后记:遗憾的是,我所选取的这个数据有问题,因为仪器的缘故,实部被乘了-1 ,导致拟合出问题。很久不作这个了,现在不太喜欢用交流阻抗,因为任意性太大。故此,提醒各位,慎用阻抗!一定要多测,最好系统地测,得到一组数据再慢慢分析,数据能说明你的问题是好事,不能说明也就不必勉强。在我的理解中,阻抗在很大程度上只能作为辅助手段,用以加强其它测试手段的分析结果。
