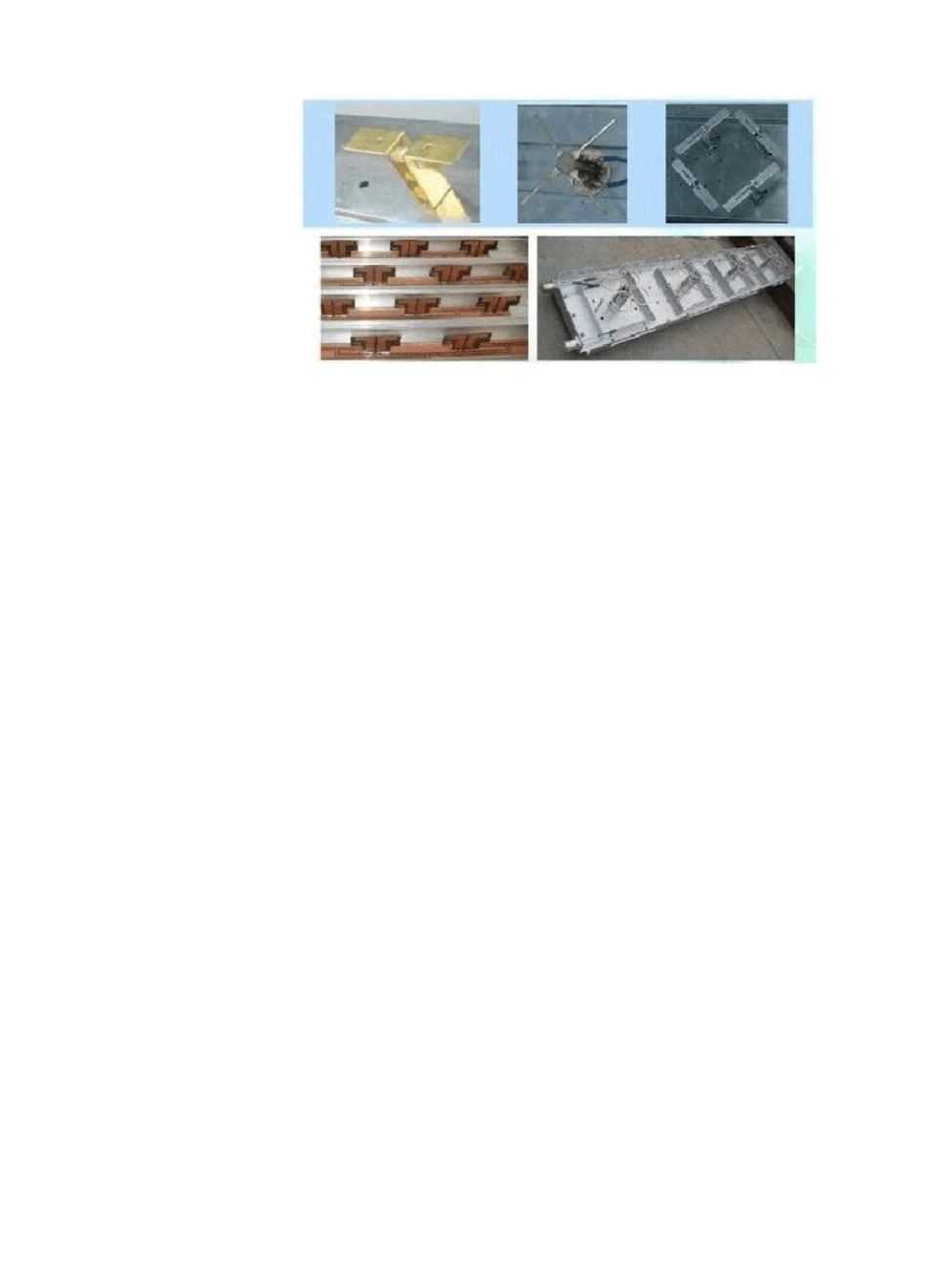

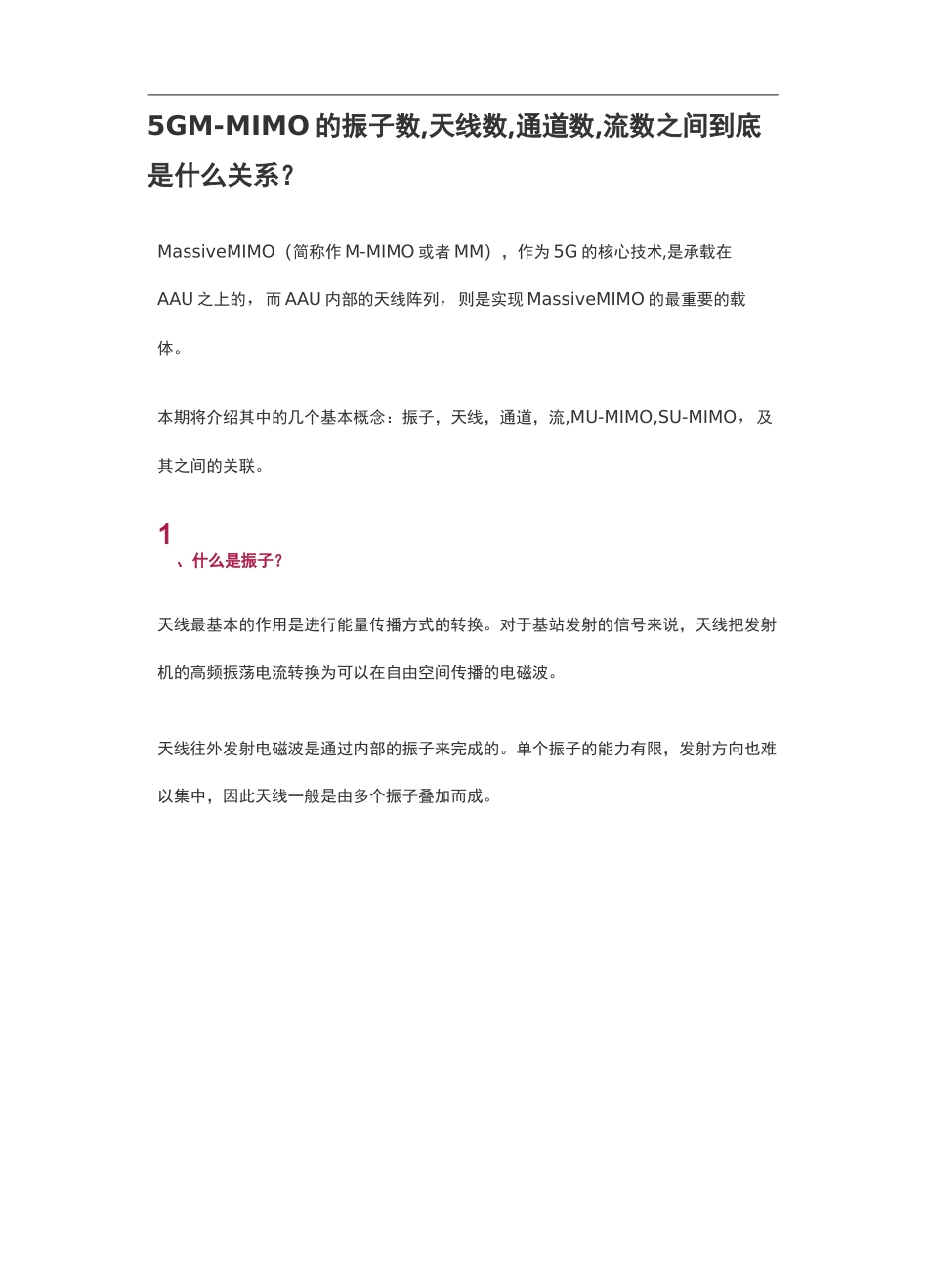

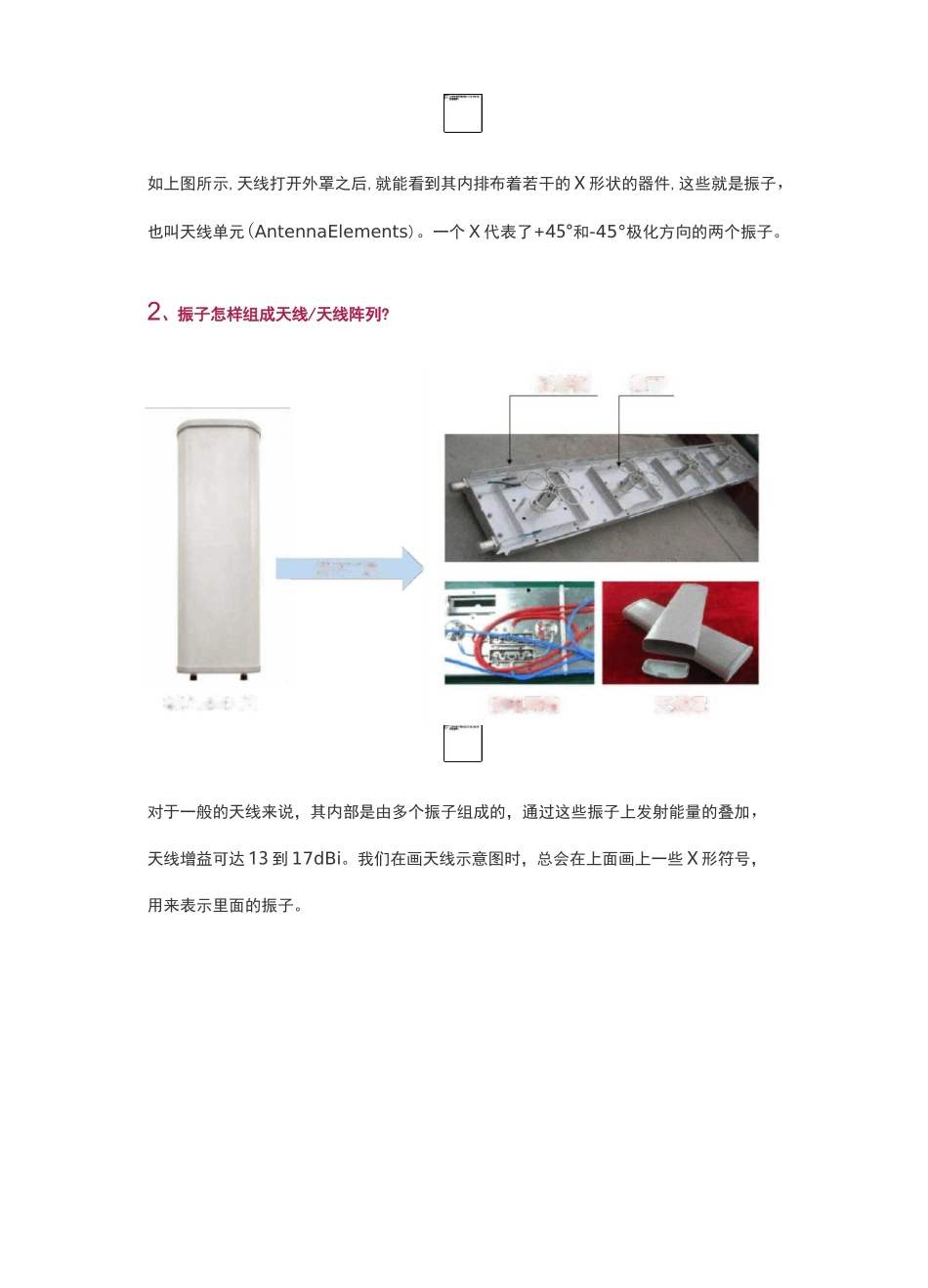

5GM-MIMO 的振子数,天线数,通道数,流数之间到底是什么关系？MassiveMIMO（简称作 M-MIMO 或者 MM），作为 5G 的核心技术,是承载在AAU 之上的，而 AAU 内部的天线阵列，则是实现 MassiveMIMO 的最重要的载体。本期将介绍其中的几个基本概念：振子，天线，通道，流,MU-MIMO,SU-MIMO，及其之间的关联。1、什么是振子？天线最基本的作用是进行能量传播方式的转换。对于基站发射的信号来说，天线把发射机的高频振荡电流转换为可以在自由空间传播的电磁波。天线往外发射电磁波是通过内部的振子来完成的。单个振子的能力有限，发射方向也难以集中，因此天线一般是由多个振子叠加而成。反射板振子拆开之梅狀定向天天线馈电网络如上图所示,天线打开外罩之后,就能看到其内排布着若干的 X 形状的器件,这些就是振子，也叫天线单元(AntennaElements)。一个 X 代表了+45°和-45°极化方向的两个振子。2、振子怎样组成天线/天线阵列?对于一般的天线来说，其内部是由多个振子组成的，通过这些振子上发射能量的叠加，天线增益可达 13 到 17dBi。我们在画天线示意图时，总会在上面画上一些 X 形符号，用来表示里面的振子。nH8n对于 5GAAU 来说,由于广泛采用了 M-MIMO 技术,其内部集成的天线采用的振子数量更多，多个振子整整齐齐地排列着，严阵以待，因此也称作天线阵列。对于Sub6G 频段的 AAU 来说，业界一般采用 192 个振子。Z每天线由 3个振子组成天线振子虽多，但单个振子的能力太过弱小，并且如果每个振子都和 AAU 内部的功放连接独立发送信号的话，实现上也过于复杂，因此业界一般 3 个振子或者 6 个振子划为一组，成为逻辑上的单个天线。以下图的 M-MIMO 天线振子排布图为例，水平方向共 12 行，垂直方向有 8 列振子，再加上±45°双极化，一共就有 12x8x2=192 个振子。每三个振子为一组，称为一副天线，因此该 M-MIMOAAU 共有 192/3=64 个天线。如果每 6 个振子组成一个天线的话，该 AAU 就有 192/6=32 个天线。呂列XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX±45°双极化-—XXXXXXXLLxxxxxxxxXXXXXXXXXXXXXXXX-XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXSub6G 频段目前业界主流的 5GAAU 均为 192 振子,有 64 天线和 32 天线这两种型号,其中 64 天线的产品性能要更好一些。既然如此，那为什么不都做 64 天线呢？这就要涉及到通道数和成本相关的考量了。3、什么是通道？天线数再多，也是无源器件，没法直...
