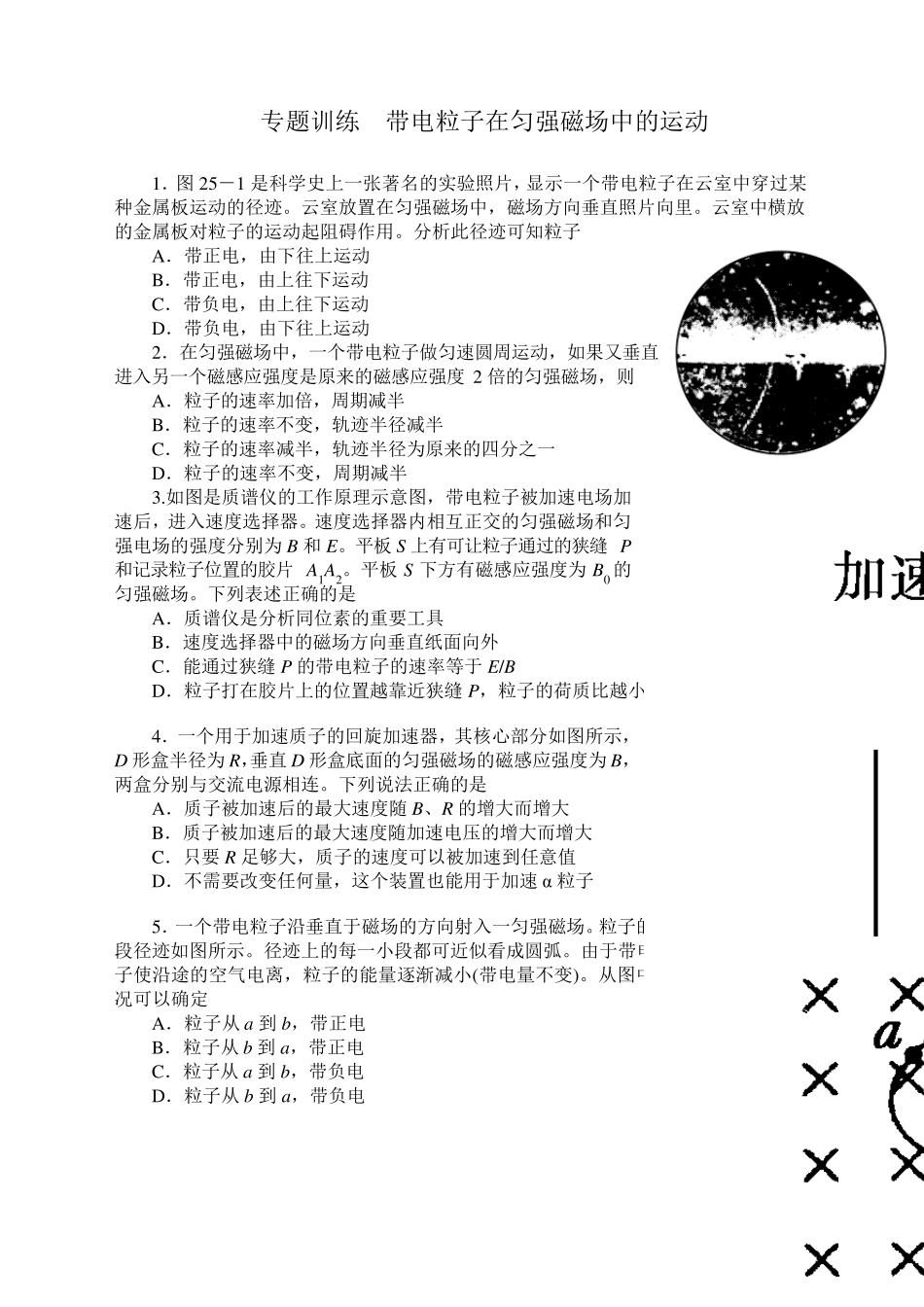

1 专题训练 带电粒子在匀强磁场中的运动 1.图 25-1 是科学史上一张著名的实验照片,显示一个带电粒子在云室中穿过某种金属板运动的径迹。云室放置在匀强磁场中,磁场方向垂直照片向里。云室中横放的金属板对粒子的运动起阻碍作用。分析此径迹可知粒子 A.带正电,由下往上运动 B.带正电,由上往下运动 C.带负电,由上往下运动 D.带负电,由下往上运动 2.在匀强磁场中,一个带电粒子做匀速圆周运动,如果又垂直进入另一个磁感应强度是原来的磁感应强度 2 倍的匀强磁场,则 A.粒子的速率加倍,周期减半 B.粒子的速率不变,轨迹半径减半 C.粒子的速率减半,轨迹半径为原来的四分之一 D.粒子的速率不变,周期减半 3.如图是质谱仪的工作原理示意图,带电粒子被加速电场加速后,进入速度选择器。速度选择器内相互正交的匀强磁场和匀强电场的强度分别为 B 和 E。平板 S上有可让粒子通过的狭缝 P和记录粒子位置的胶片 A1A2。平板 S 下方有磁感应强度为 B0 的匀强磁场。下列表述正确的是 A.质谱仪是分析同位素的重要工具 B.速度选择器中的磁场方向垂直纸面向外 C.能通过狭缝 P 的带电粒子的速率等于E/B D.粒子打在胶片上的位置越靠近狭缝 P,粒子的荷质比越小 4.一个用于加速质子的回旋加速器,其核心部分如图所示,D 形盒半径为 R,垂直 D 形盒底面的匀强磁场的磁感应强度为 B,两盒分别与交流电源相连。下列说法正确的是 A.质子被加速后的最大速度随B、R 的增大而增大 B.质子被加速后的最大速度随加速电压的增大而增大 C.只要R 足够大,质子的速度可以被加速到任意值 D.不需要改变任何量,这个装置也能用于加速 α 粒子 5.一个带电粒子沿垂直于磁场的方向射入一匀强磁场。粒子的一段径迹如图所示。径迹上的每一小段都可近似看成圆弧。由于带电粒子使沿途的空气电离,粒子的能量逐渐减小(带电量不变)。从图中情况可以确定 A.粒子从 a到 b,带正电 B.粒子从 b到 a,带正电 C.粒子从 a到 b,带负电 D.粒子从 b到 a,带负电 2 6.如图所示,在x 轴上方存在着垂直于纸面向里、磁感应强度为B 的匀强磁场,一个不计重力的带电粒子从坐标原点O 处以速度v 进入磁场,粒子进入磁场时的速度方向垂直于磁场且与x 轴的正方向成120°角,若粒子穿过y 轴正半轴后在磁场中到x轴的最大距离为a,则该粒子的比荷和所带电荷的正负是 A. 3v2aB,正电荷 B. v2aB,正电荷 C....
