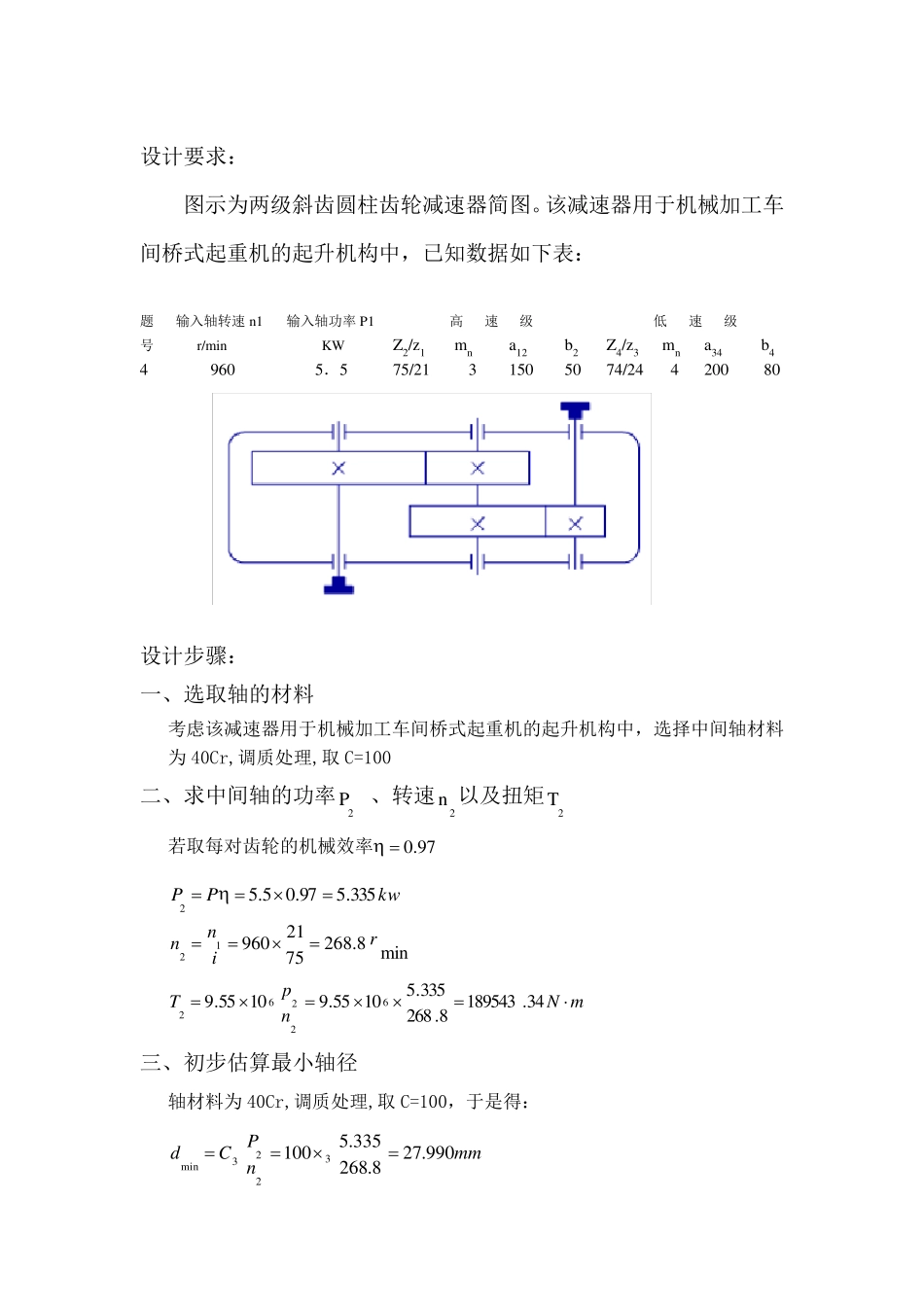

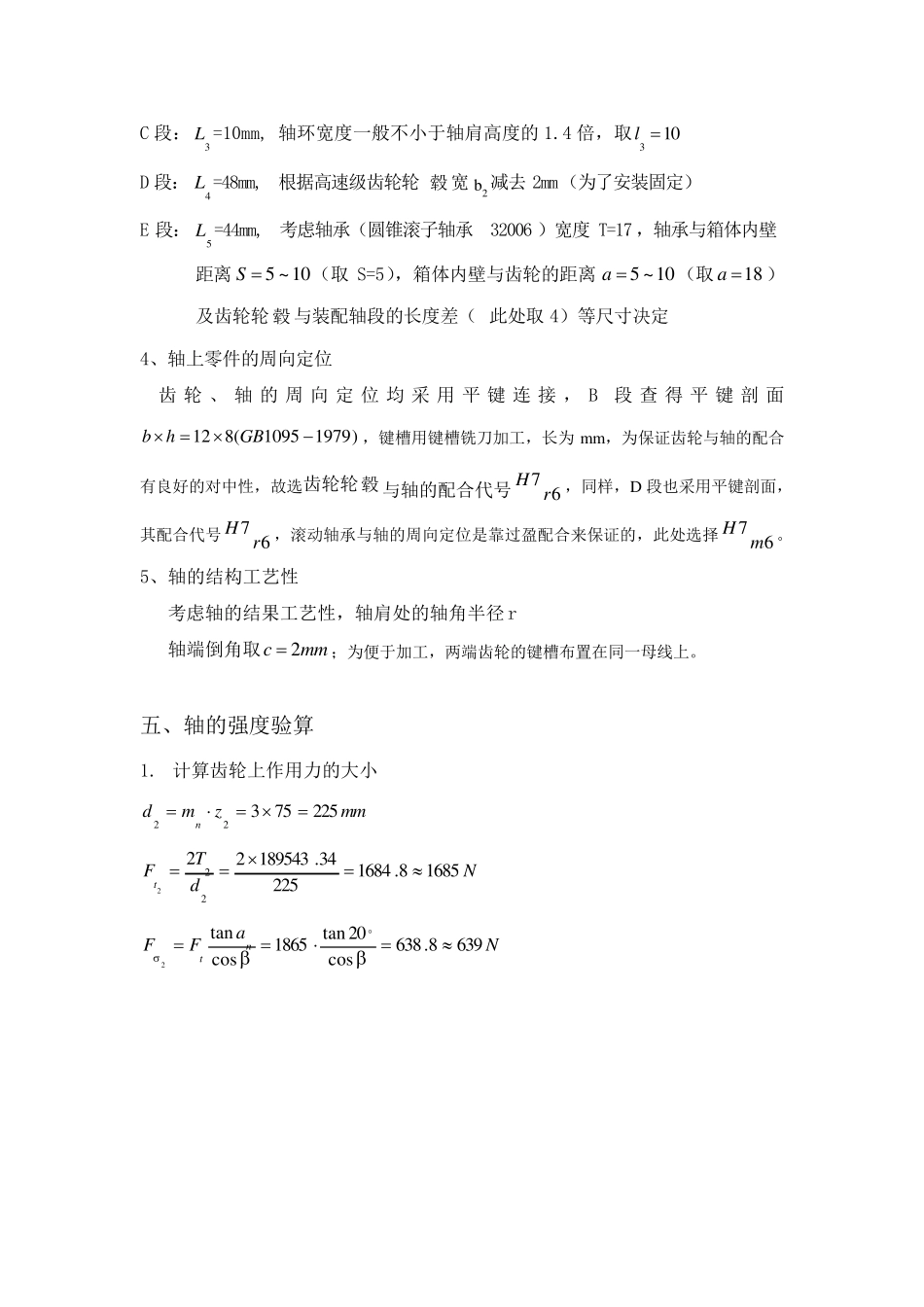

设计要求： 图示为两级斜齿圆柱齿轮减速器简图。该减速器用于机械加工车间桥式起重机的起升机构中，已知数据如下表： 题号 输入轴转速n1 r/min 输入轴功率P1 KW 高 速 级 低 速 级 Z2/z 1 mn a12 b2 Z4/z 3 mn a34 b4 4 960 5．5 75/21 3 150 50 74/24 4 200 80 设计步骤： 一、选取轴的材料 考虑该减速器用于机械加工车间桥式起重机的起升机构中，选择中间轴材料为40Cr,调质处理,取 C=100 二、求中间轴的功率 2P、转速2n 以及扭矩2T 若取每对齿轮的机械效率97.0 kwPP335.597.05.52 min8.268752196012rinn mNnpT34.1895438.268335.51055.91055.962262 三、初步估算最小轴径 轴材料为40Cr,调质处理,取 C=100，于是得： mmnPCd990.278.268335.51003322min 根据减速器的结构，轴Ⅱ的最小直径应该设计在与轴承配合部分，初选圆锥滚子轴承 32006，故取mind=30mm 四、轴的结构设计 1、轴Ⅱ的设计图如下： 2、确定各段的直径 A 段:1d =30mm,与轴承（圆锥滚子轴承 32006）配合 B 段：2d =40mm C 段：3d =56mm, 定位轴肩 D 段：4d =46mm, E 段：5d =30mm，与轴承（圆锥滚子轴承 32006）配合 3、然后确定各段距离： A 段： 1L =42mm, 考虑轴承（圆锥滚子轴承 32006）宽度 T=17，轴承与箱体内壁距离10~5S（取 S=5），箱体内壁与齿轮的距离10~5a（取16a）及齿轮轮 毂 与装配轴段的长度差（ 此处取 4）等尺寸决定 B 段：2L =86mm, 根据由低速级齿轮轮 毂 宽度决定，为使齿轮轴向定位，2L 应略小于4b ，取862 l C 段：3L =10mm, 轴环宽度一般不小于轴肩高度的1.4 倍，取103 l D 段：4L =48mm, 根据高速级齿轮轮毂宽b2 减去2mm（为了安装固定） E 段：5L =44mm, 考虑轴承（圆锥滚子轴承32006 ）宽度T=17 ，轴承与箱体内壁距离 10~5S（取S=5），箱体内壁与齿轮的距离 10~5a（取18a）及齿轮轮毂与装配轴段的长度差（ 此处取4）等尺寸决定 4、轴上零件的周向定位 齿轮、 轴的周 向 定位 均 采 用 平 键 连 接 ，B段查 得 平 键 剖 面)19791095(812GBhb，键槽用键槽铣刀加工，长为mm，为保证齿轮与轴的配合有良好的对中性，故选齿轮轮毂与轴的配合代号67rH，同样，D 段也采用平键剖面，其配合代号67rH，滚动轴承与轴的周向定位是靠过盈配合来保证的，此...
