中兴传输产品全面解决方案(20020531)

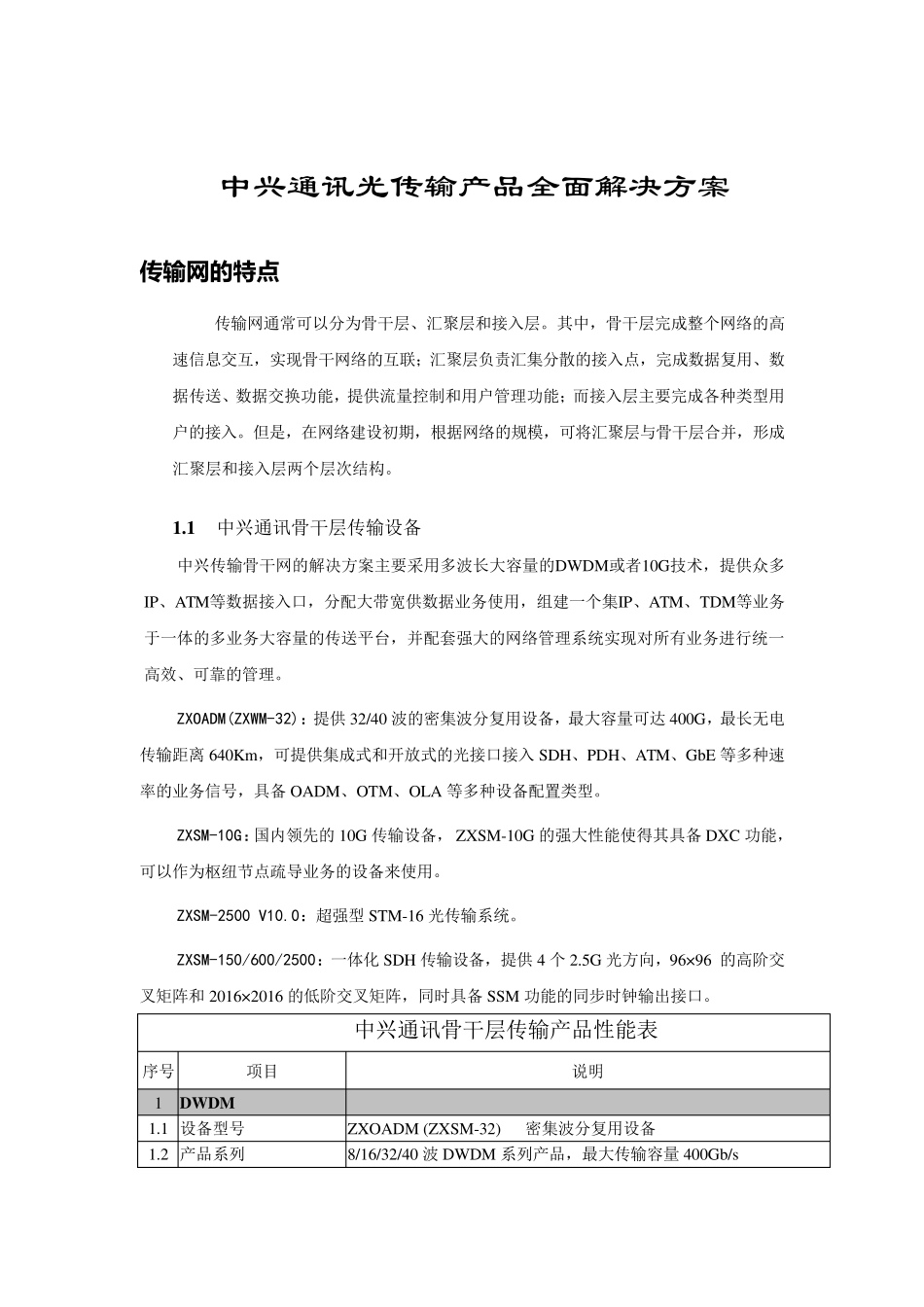

中兴通讯光传输产品全面解决方案 传输网的特点 传输网通常可以分为骨干层、汇聚层和接入层。其中，骨干层完成整个网络的高速信息交互，实现骨干网络的互联；汇聚层负责汇集分散的接入点，完成数据复用、数据传送、数据交换功能，提供流量控制和用户管理功能；而接入层主要完成各种类型用户的接入。但是，在网络建设初期，根据网络的规模，可将汇聚层与骨干层合并，形成汇聚层和接入层两个层次结构。 1.1 中兴通讯骨干层传输设备 中兴传输骨干网的解决方案主要采用多波长大容量的DWDM或者10G技术，提供众多IP、ATM等数据接入口，分配大带宽供数据业务使用，组建一个集IP、ATM、TDM等业务于一体的多业务大容量的传送平台，并配套强大的网络管理系统实现对所有业务进行统一高效、可靠的管理。 ZXOADM(ZXWM-32)： 提供 32/40 波的密集波分复用设备，最大容量可达400G，最长无电传输距离640Km，可提供集成式和开放式的光接口接入 SDH、PDH、ATM、GbE 等多种速率的业务信号，具备 OADM、OTM、OLA 等多种设备配置类型。 ZXSM-10G： 国内领先的 10G 传输设备， ZXSM-10G 的强大性能使得其具备 DXC 功能，可以作为枢纽节点疏导业务的设备来使用。 ZXSM-2500 V10.0： 超强型 STM-16 光传输系统。 ZXSM-150/600/2500： 一体化SDH 传输设备，提供 4 个 2.5G 光方向，96× 96 的高阶 交叉 矩 阵 和 2016× 2016 的低 阶 交叉 矩 阵 ，同 时 具备 SSM 功能的同 步 时 钟 输出 接口。 中兴通讯骨干层传输产 品 性能表 序 号 项 目 说 明 1 DWDM 1.1 设备型号 ZXOADM (ZXSM-32) 密集波分复用设备 1.2 产 品 系列 8/16/32/40 波 DWDM 系列 产 品 ，最大传输容量 400Gb/s 1 1.3 产品类型 OTM、OLA、OADM 等系列化设备 1.4 扩容升级 一步到位，平滑升级，通过在同一机架内增加光转发子架和单板的方式使系统节点平滑升级 OLA → OTM → OADM 1.5 接入业务类型 SDH、IP、ATM、PDH 1.6 标准配置 支持 3× 33dB、5× 30dB、8× 22dB 等标准配置，并可适应各种实际工程需要 1.7 固定 OADM 为每个方向提供 4，8 或 16 个波长的上下，提供 STM-1、STM-4、STM-16 和宽带光接口，降低系统成本 1.8 可配置 OADM 1-32 个波长的网管可配置上下，提供 STM-1、STM-4、STM-16 和STM-64 光接口，可构成自愈环网，提供周到可靠的保护 1.9 光接口 集...
