2024年桥梁孔跨布置原则小结

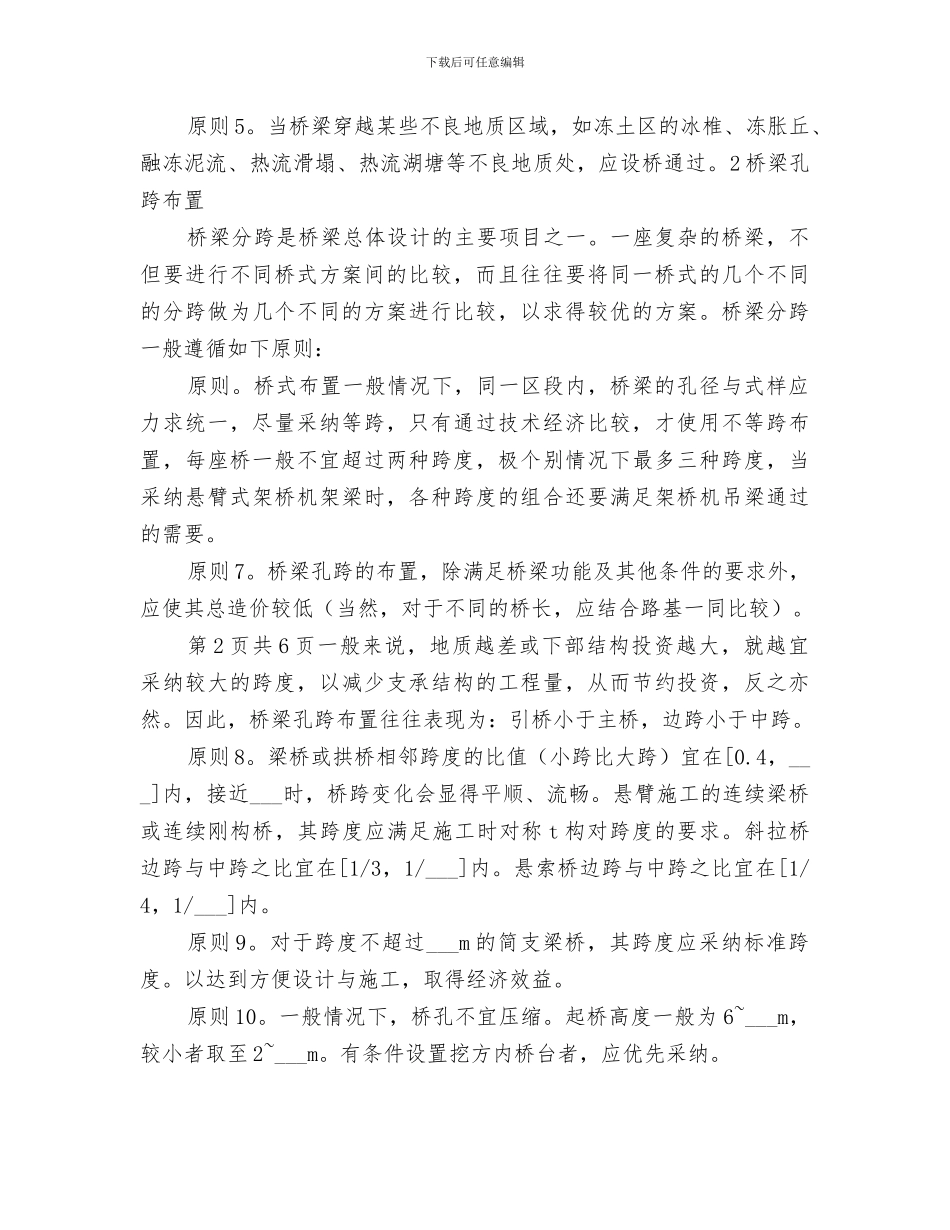

下载后可任意编辑2024 年桥梁孔跨布置原则小结提要根据笔者参加的预可研、可行性讨论及初步设计工作总结出的经验，结合现场配合施工工程实践，并查阅桥梁法律规范有关孔跨布置的条文及相关资料，提出桥梁孔跨布置应遵循的一些原则，对桥梁孔跨布置进行了概况及总结。关键词桥梁孔跨布置桥梁孔跨布置，亦称为桥梁分孔或者叫墩位选择。它是桥梁总体设计的一项重要内容，尤其是在可研阶段和初步设计阶段，它对以后的施工图设计起着至关重要的作用。一个好的桥梁孔跨布置方案不仅能节约造价、缩短工期，而且在整个设计周期中起着“___”的功效。同时，桥梁孔跨布置也是一个比较困难的问题，应考虑到方方面面，需结合桥址工程条件，地形、地貌、地质、地震、水文、气象、通航或跨线等及材料、荷载、施工方法等情况来进行。1 桥位选择桥梁常常因跨越河流、峡谷或道路等而设。原则 1。投资巨大、工程复杂的大型桥梁，应从地质、水文、接线方案等方面进行综合论证，以寻求较优的桥渡方案。原则 2：旱桥桥位选择：应尽量避开活动性断层、滑坡、特别深的软土层及大型泥石流等不良地质地段。第 1 页共 6 页原则 3：跨河桥梁桥位选择：原则上桥梁轴线与河流水流方向的法向夹角不宜大于 5⁰。尽量避开河流弯道。困难条件下，可适当突破。原则 4。跨越一条河流时，一般以设置一座桥为宜；当一条河流有两个或两个以上的稳定河槽，或滩地流量占设计流量比重较大，且水流不易合并时，宜分设桥梁，但若两桥相距不远、有连通设桥条件时，应连通设为一长桥。当桥梁穿越某些不良地质区域时，应设桥通过。其应遵循如下原则 5。下载后可任意编辑原则 5。当桥梁穿越某些不良地质区域，如冻土区的冰椎、冻胀丘、融冻泥流、热流滑塌、热流湖塘等不良地质处，应设桥通过。2 桥梁孔跨布置桥梁分跨是桥梁总体设计的主要项目之一。一座复杂的桥梁，不但要进行不同桥式方案间的比较，而且往往要将同一桥式的几个不同的分跨做为几个不同的方案进行比较，以求得较优的方案。桥梁分跨一般遵循如下原则：原则。桥式布置一般情况下，同一区段内，桥梁的孔径与式样应力求统一，尽量采纳等跨，只有通过技术经济比较，才使用不等跨布置，每座桥一般不宜超过两种跨度，极个别情况下最多三种跨度，当采纳悬臂式架桥机架梁时，各种跨度的组合还要满足架桥机吊梁通过的需要。原则 7。桥梁孔跨的布置，除满足桥梁功能及其他条件的要求外，应使其总造价较低（当然，对于不同的桥长...
