中国石油大学(华东)电工电子实习报告

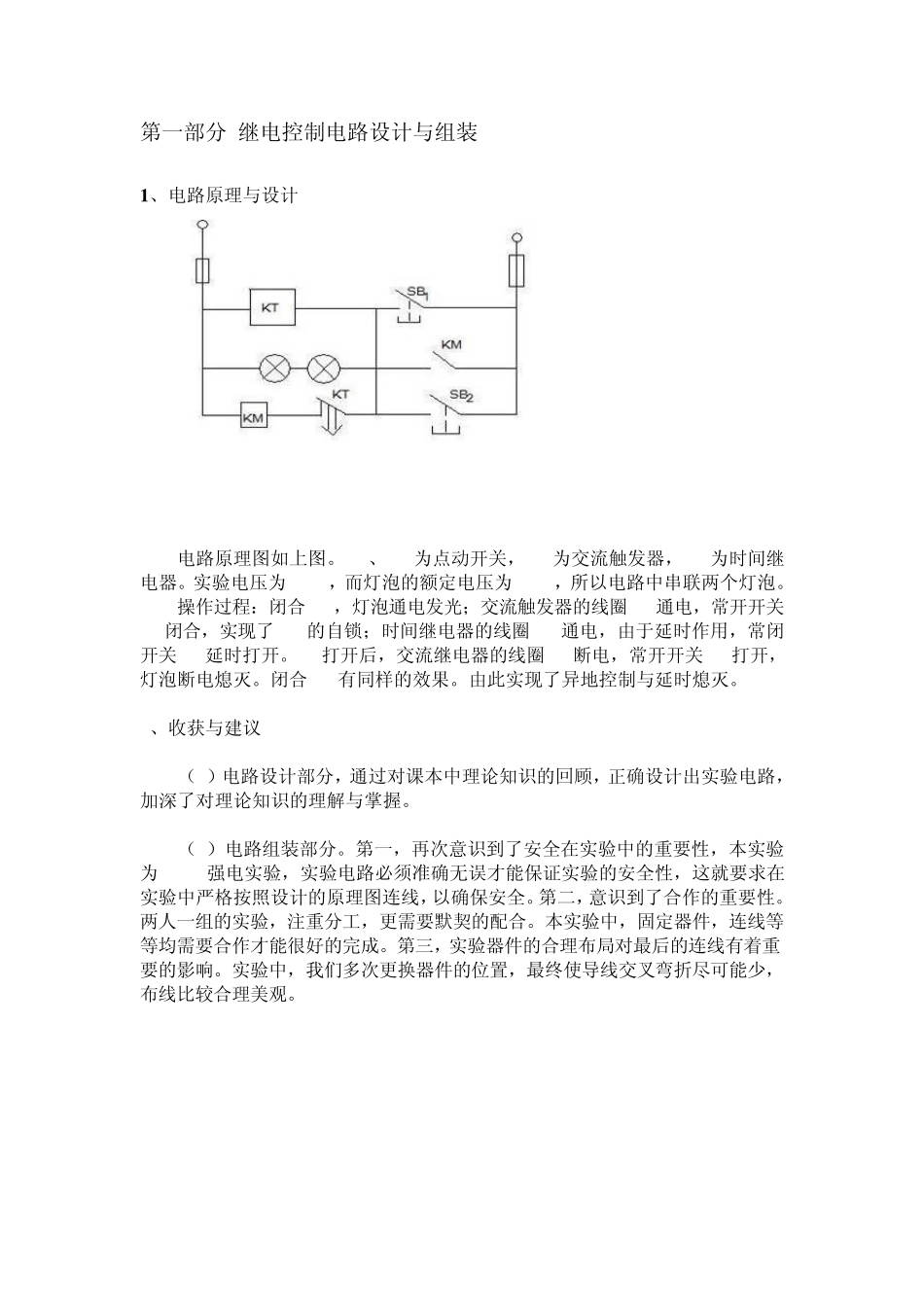

第一部分 继电控制电路设计与组装 1 、电路原理与设计 电路原理图如上图。SB1、SB2为点动开关，KM为交流触发器，KT为时间继电器。实验电压为 380V，而灯泡的额定电压为 220V，所以电路中串联两个灯泡。 操作过程：闭合 SB1，灯泡通电发光；交流触发器的线圈 KM通电，常开开关KM闭合，实现了 KM的自锁；时间继电器的线圈 KT通电，由于延时作用，常闭开关 KT延时打开。KT打开后，交流继电器的线圈 KM断电，常开开关 KM打开，灯泡断电熄灭。闭合 SB2有同样的效果。由此实现了异地控制与延时熄灭。 2、收获与建议 （1）电路设计部分，通过对课本中理论知识的回顾，正确设计出实验电路，加深了对理论知识的理解与掌握。 （2）电路组装部分。第一，再次意识到了安全在实验中的重要性，本实验为 380V强电实验，实验电路必须准确无误才能保证实验的安全性，这就要求在实验中严格按照设计的原理图连线，以确保安全。第二，意识到了合作的重要性。两人一组的实验，注重分工，更需要默契的配合。本实验中，固定器件，连线等等均需要合作才能很好的完成。第三，实验器件的合理布局对最后的连线有着重要的影响。实验中，我们多次更换器件的位置，最终使导线交叉弯折尽可能少，布线比较合理美观。 第二部分 温度检测与报警电路 U1LM555CNGND1DIS7OUT3RST4VCC8THR6CON5TRI2R7900ΩR871.5kΩC210nFC310nFQ12N2222Q22N2906C4100µFX14 V U2LM324AD321141U2CLM324AD1091148VCC6VR23.9kΩR34.7kΩR15.6kΩC122µFR420kΩD11N4001R61.5kΩR51kΩRP210kΩKey=A50%RP15kΩKey=A50%R11500ΩR10500ΩR91kΩQ32N2219LED2LED1D21N4001X36 V K2EMR131A05 1 、电路原理 实验电路原理图如图所示，可以分为信号检测，声音报警和继电控制三部分。 信号检测部分完成对温度的检测，利用热敏电阻实现温度信号到电信号的转换，然后利用两个比较器，实现对报警条件的控制，即越线报警，并通过电容的充放电来延长报警时间。原理图中，R1、R2、R3、R5、R6 用于分压，RP1、RP2 用于调节比较器两输入端的电位以实现对输出信号的控制，C1、D1、R4 用于实现延长报警时间。 声音报警部分接收来自信号检测部分8 脚的信号实现报警。当温度过高时，8 脚输出高电平，555 处于工作状态。555 的输出端 3 脚输出为方波，即有高低电平之分，利用两个三极管 Q1、Q2 的分别导通即可实现报警器的连续报警。 继电控制部分同样接收来自信号检测部分8 脚的信号。...
