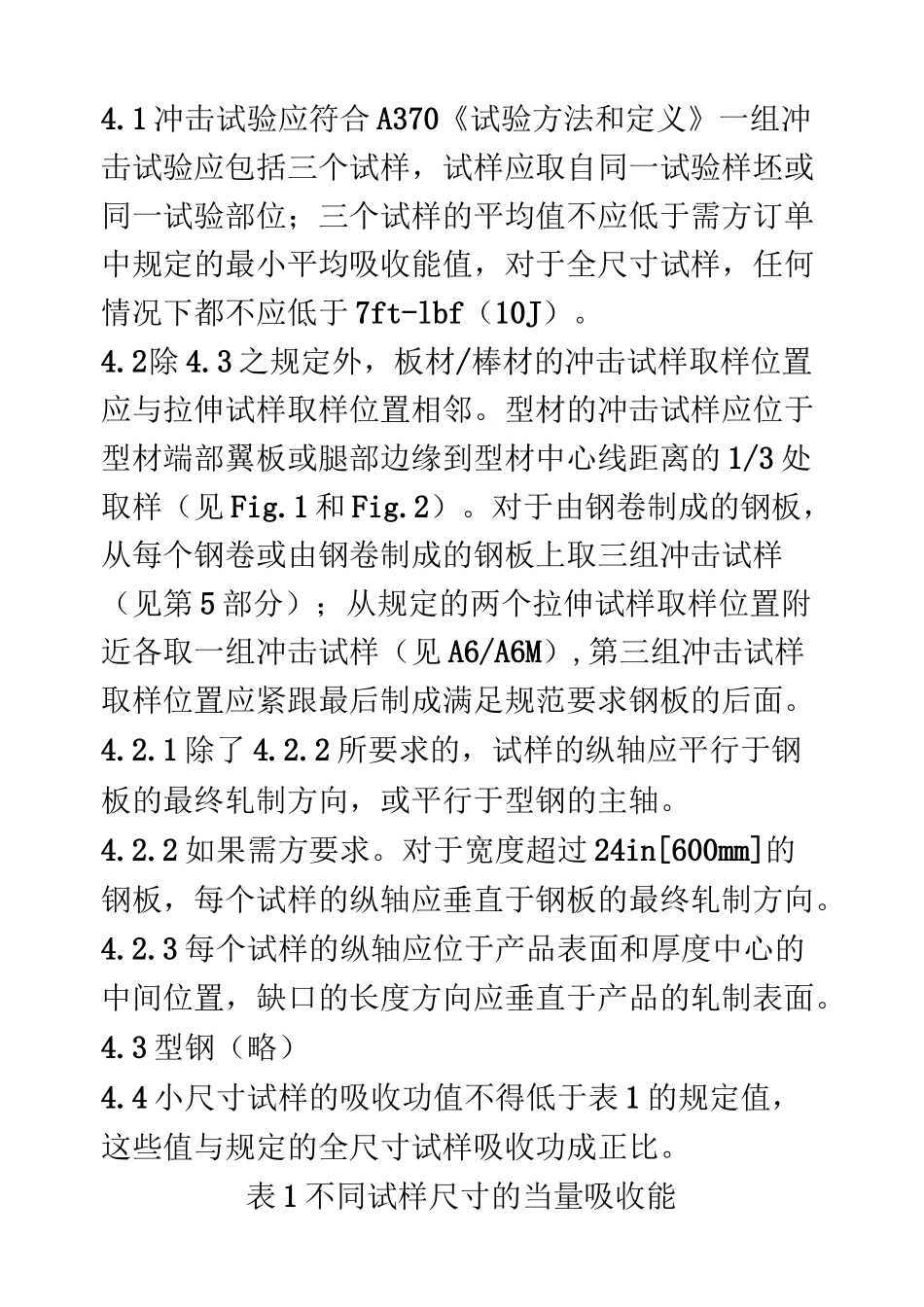

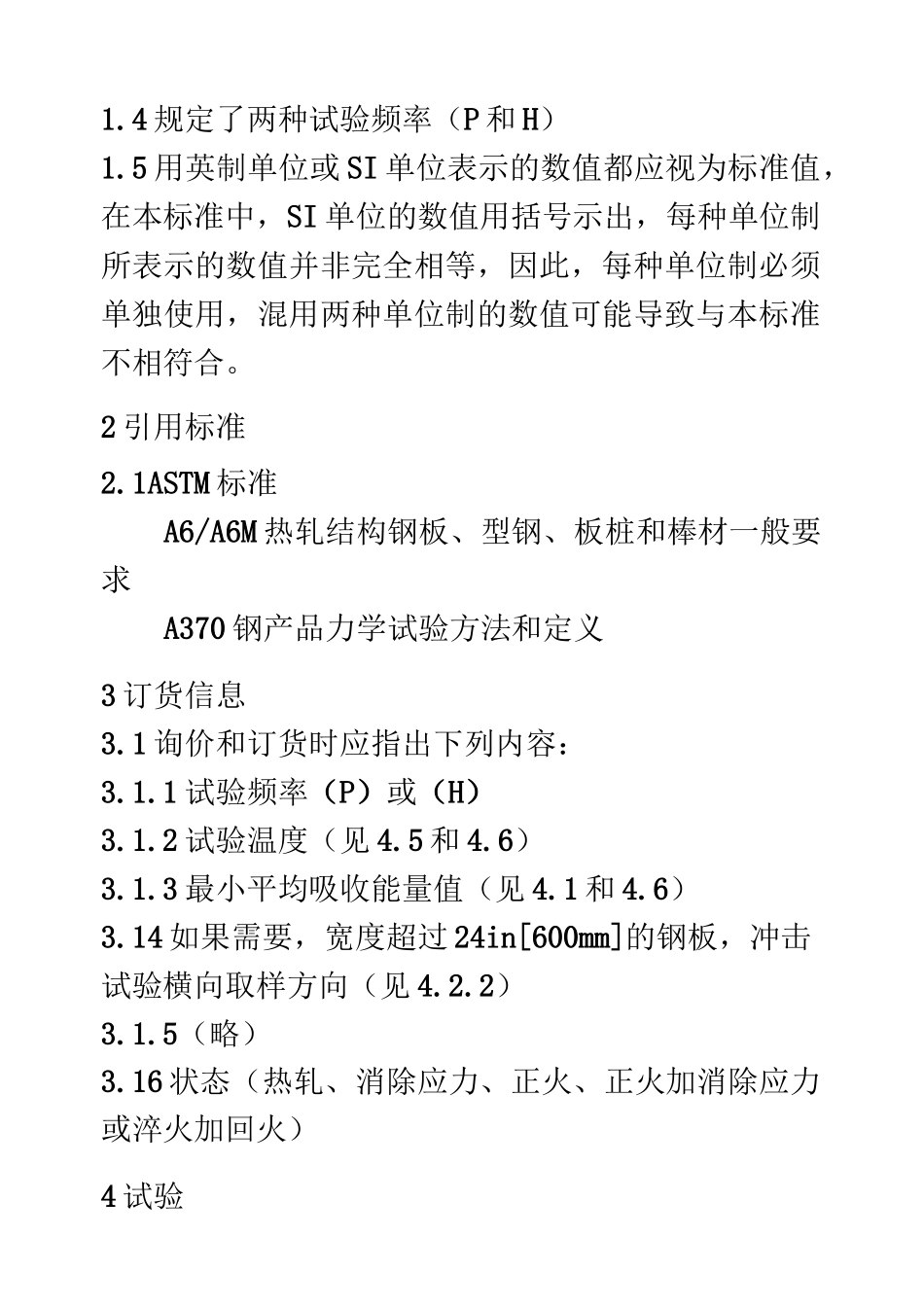

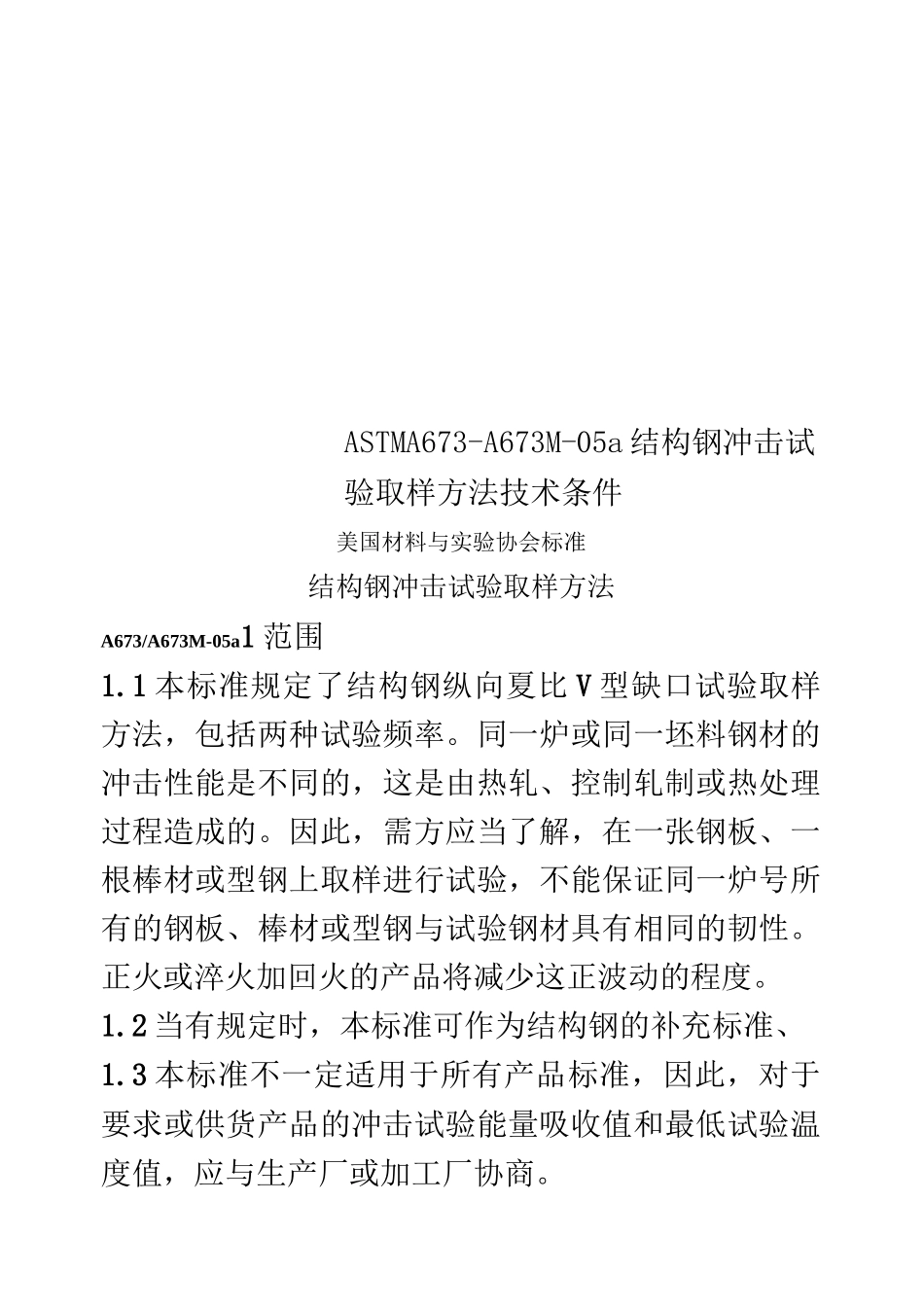

ASTMA673-A673M-05a 结构钢冲击试验取样方法技术条件美国材料与实验协会标准结构钢冲击试验取样方法A673/A673M-05a1 范围1.1 本标准规定了结构钢纵向夏比 V 型缺口试验取样方法，包括两种试验频率。同一炉或同一坯料钢材的冲击性能是不同的，这是由热轧、控制轧制或热处理过程造成的。因此，需方应当了解，在一张钢板、一根棒材或型钢上取样进行试验，不能保证同一炉号所有的钢板、棒材或型钢与试验钢材具有相同的韧性。正火或淬火加回火的产品将减少这正波动的程度。1.2 当有规定时，本标准可作为结构钢的补充标准、1.3 本标准不一定适用于所有产品标准，因此，对于要求或供货产品的冲击试验能量吸收值和最低试验温度值，应与生产厂或加工厂协商。1.4 规定了两种试验频率（P 和 H）1.5 用英制单位或 SI 单位表示的数值都应视为标准值，在本标准中，SI 单位的数值用括号示出，每种单位制所表示的数值并非完全相等，因此，每种单位制必须单独使用，混用两种单位制的数值可能导致与本标准不相符合。2 引用标准2.1ASTM 标准A6/A6M 热轧结构钢板、型钢、板桩和棒材一般要求A370 钢产品力学试验方法和定义3 订货信息3.1 询价和订货时应指出下列内容：3.1.1 试验频率（P）或（H）3.1.2 试验温度（见 4.5 和 4.6）3.1.3 最小平均吸收能量值（见 4.1 和 4.6）3.14 如果需要，宽度超过 24in[600mm]的钢板，冲击试验横向取样方向（见 4.2.2）3.1.5（略）3.16 状态（热轧、消除应力、正火、正火加消除应力或淬火加回火）4 试验4.1 冲击试验应符合 A370《试验方法和定义》一组冲击试验应包括三个试样，试样应取自同一试验样坯或同一试验部位；三个试样的平均值不应低于需方订单中规定的最小平均吸收能值，对于全尺寸试样，任何情况下都不应低于 7ft-lbf（10J）。4.2除 4.3 之规定外，板材/棒材的冲击试样取样位置应与拉伸试样取样位置相邻。型材的冲击试样应位于型材端部翼板或腿部边缘到型材中心线距离的 1/3 处取样（见 Fig.1 和 Fig.2）。对于由钢卷制成的钢板，从每个钢卷或由钢卷制成的钢板上取三组冲击试样（见第 5 部分）；从规定的两个拉伸试样取样位置附近各取一组冲击试样（见 A6/A6M）,第三组冲击试样取样位置应紧跟最后制成满足规范要求钢板的后面。4.2.1 除了 4.2.2 所要求的，试样的纵轴应平行于钢板的最终轧制方向，或平行于型钢的主轴。4.2.2 如果需方要求。对于宽度超过 24in[600mm]的钢...
