传感器课程设计——声音传感器应用电路设计

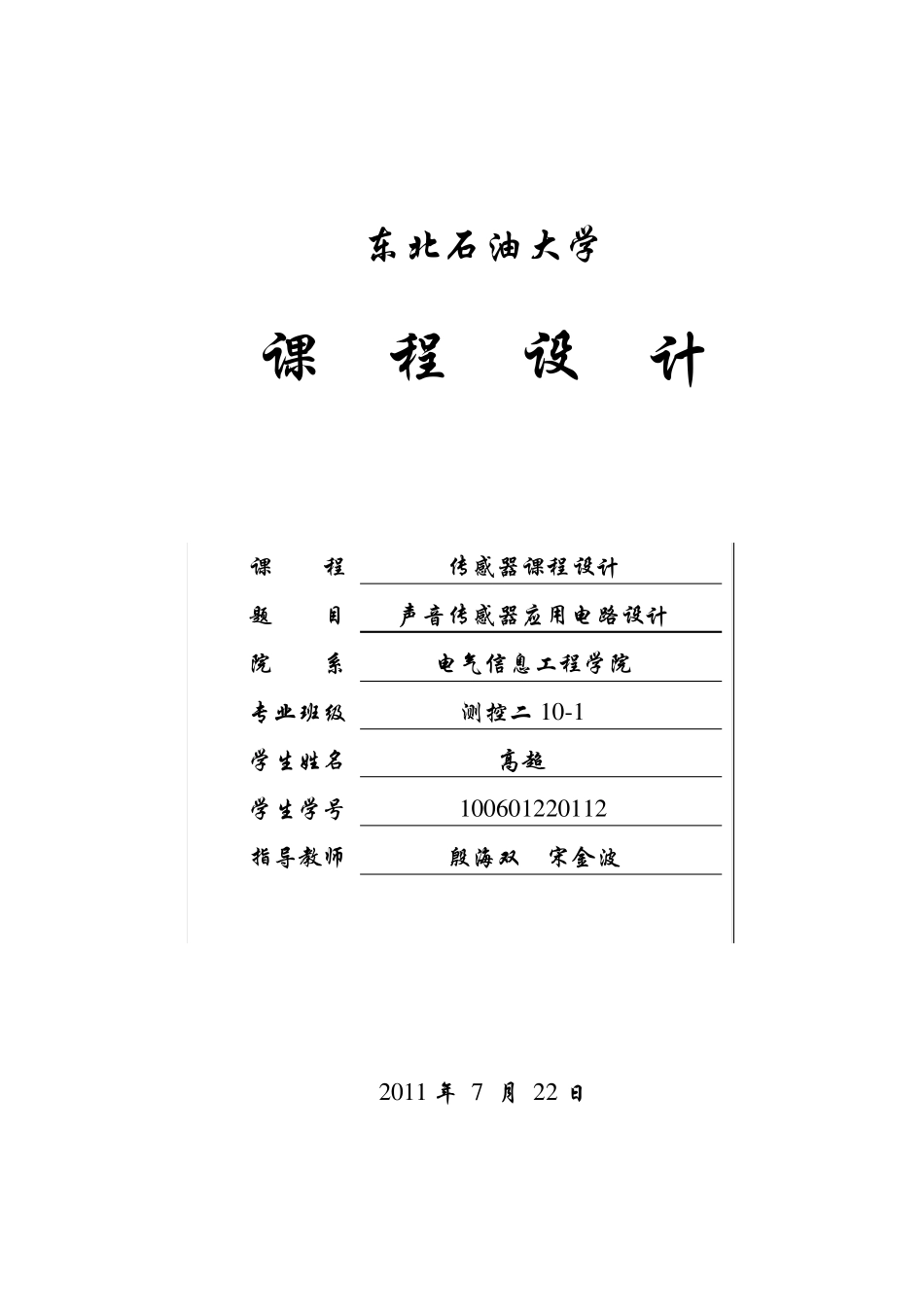

传感器课程设计——声音传感器应用电路设计_第1页
1/15

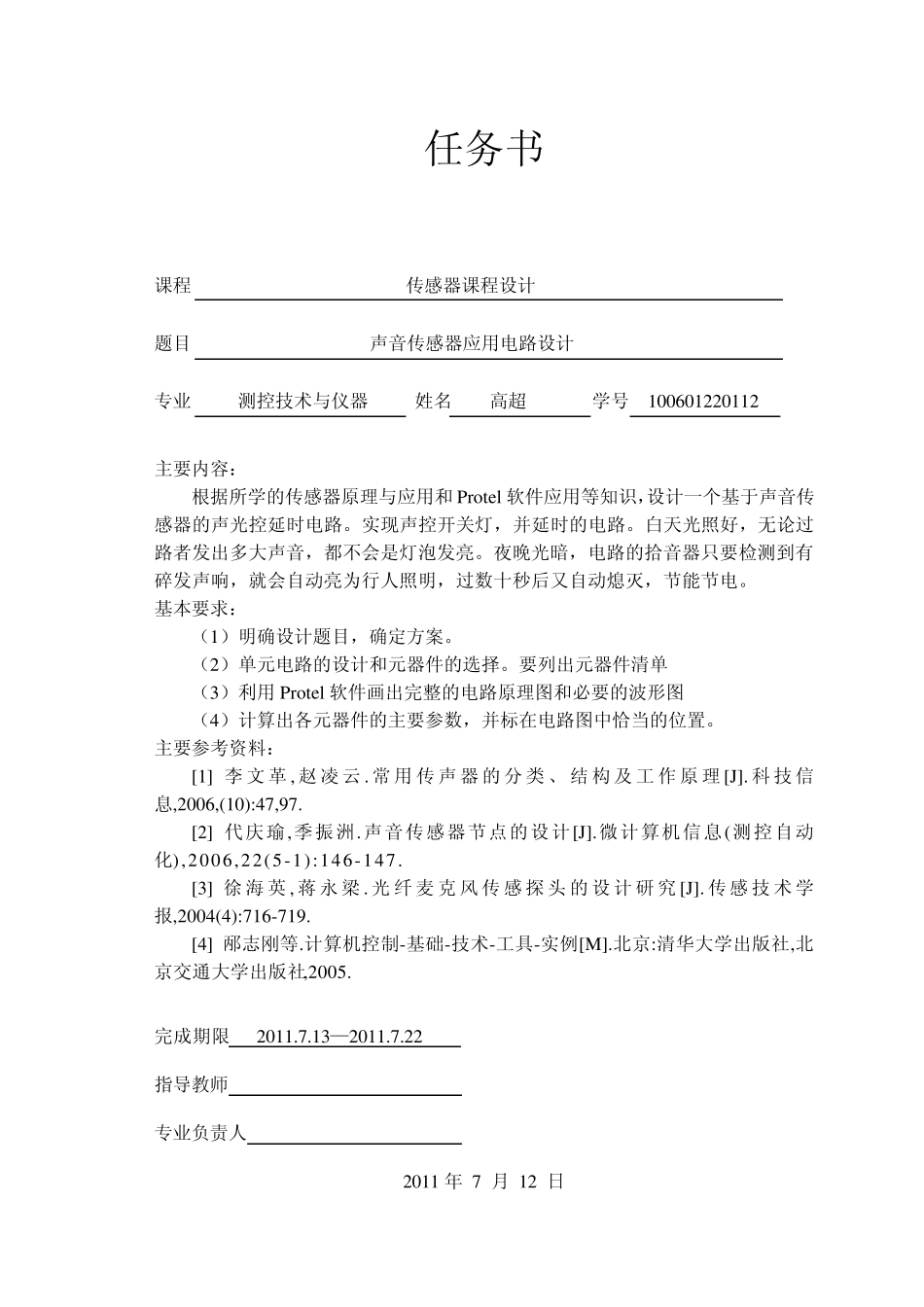

传感器课程设计——声音传感器应用电路设计_第2页
2/15

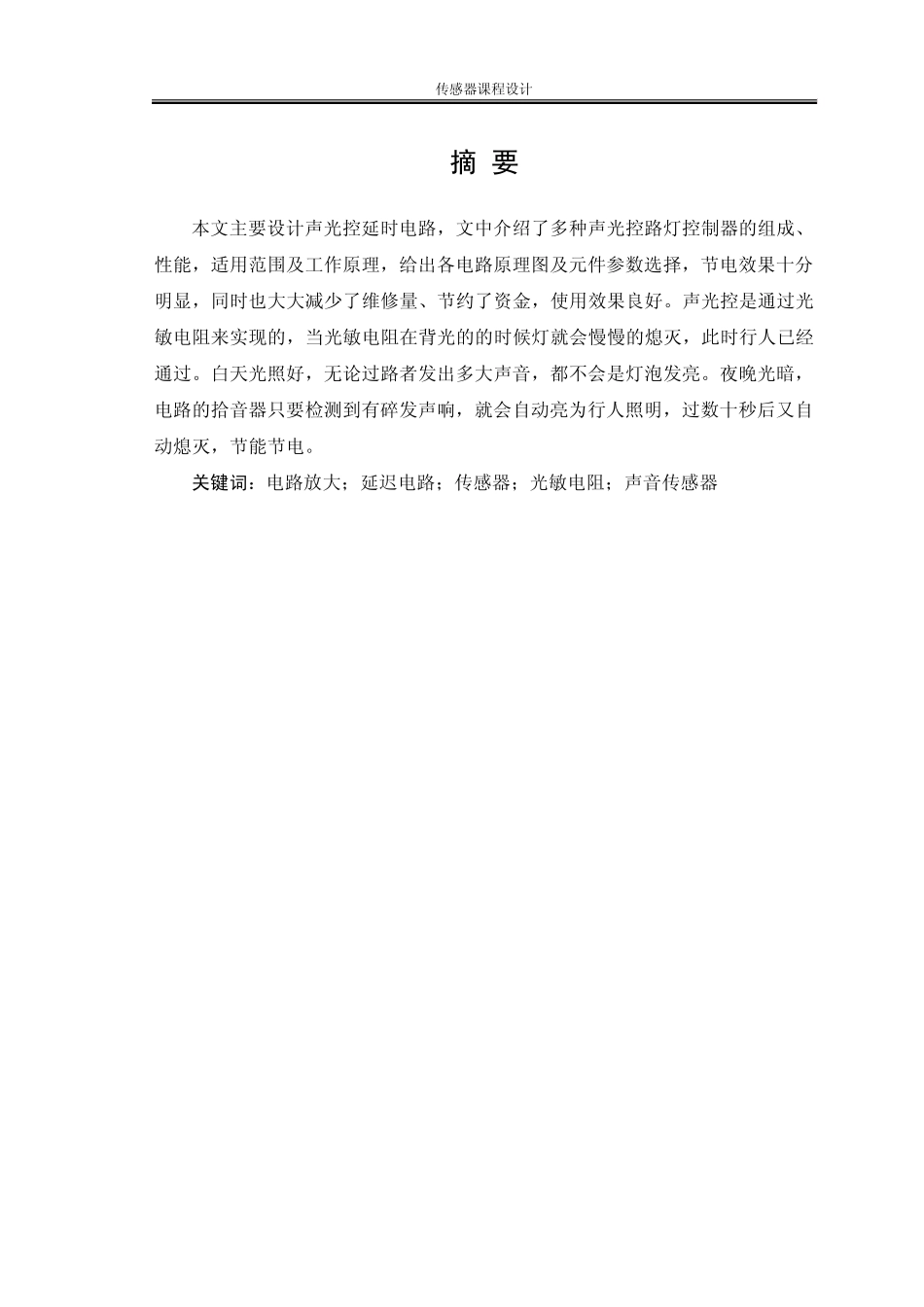

传感器课程设计——声音传感器应用电路设计_第3页
3/15
东北石油大学 课 程 设 计 2 0 1 1 年 7 月 2 2 日 课 程 传感器课程设计 题 目 声音传感器应用电路设计 院 系 电气信息工程学院 专业班级 测控二 1 0 -1 学生姓名 高超 学生学号 1 0 0 6 0 1 2 2 0 1 1 2 指导教师 殷海双 宋金波 任务书 课程 传感器课程设计 题目 声音传感器应用电路设计 专业 测控技术与仪器 姓名 高超 学号 100601220112 主要内容: 根据所学的传感器原理与应用和 Protel 软件应用等知识,设计一个基于声音传感器的声光控延时电路。实现声控开关灯,并延时的电路。白天光照好,无论过路者发出多大声音,都不会是灯泡发亮。夜晚光暗,电路的拾音器只要检测到有碎发声响,就会自动亮为行人照明,过数十秒后又自动熄灭,节能节电。 基本要求: (1)明确设计题目,确定方案。 (2)单元电路的设计和元器件的选择。要列出元器件清单 (3)利用 Protel 软件画出完整的电路原理图和必要的波形图 (4)计算出各元器件的主要参数,并标在电路图中恰当的位置。 主要参考资料: [1] 李文革, 赵凌云. 常用 传 声 器 的 分类、结构及工作原 理 [J]. 科技 信息,2006,(10):47,97. [2] 代庆瑜,季振洲.声音传感器节点的设计[J].微计算机信息(测控自动化),2006,22(5-1):146-147. [3] 徐海英, 蒋永梁. 光 纤麦克风传 感 探头的 设 计 研究[J]. 传 感 技 术 学报,2004(4):716-719. [4] 邴志刚等.计算机控制-基础-技术-工具-实例[M].北京:清华大学出版社,北京交通大学出版社,2005. 完成期限 2011.7.13—2011.7.22 指导教师 专业负责人 2011 年 7 月 12 日传感器课程设计 摘 要 本文主要设计声光控延时电路,文中介绍了多种声光控路灯控制器的组成、性能,适用范围及工作原理,给出各电路原理图及元件参数选择,节电效果十分明显,同时也大大减少了维修量、节约了资金,使用效果良好。声光控是通过光敏电阻来实现的,当光敏电阻在背光的的时候灯就会慢慢的熄灭,此时行人已经通过。白天光照好,无论过路者发出多大声音,都不会是灯泡发亮。夜晚光暗,电路的拾音器只要检测到有碎发声响,就会自动亮为行人照明,过数十秒后又自动熄灭,节能节电。 关键词:电路放大;延迟电路;传感器;光敏电阻;声音传感器 传感器课程设计 目 录 一、设计要求 ....................................................... 1 1、功能与用...
