伺服电机原理和应用

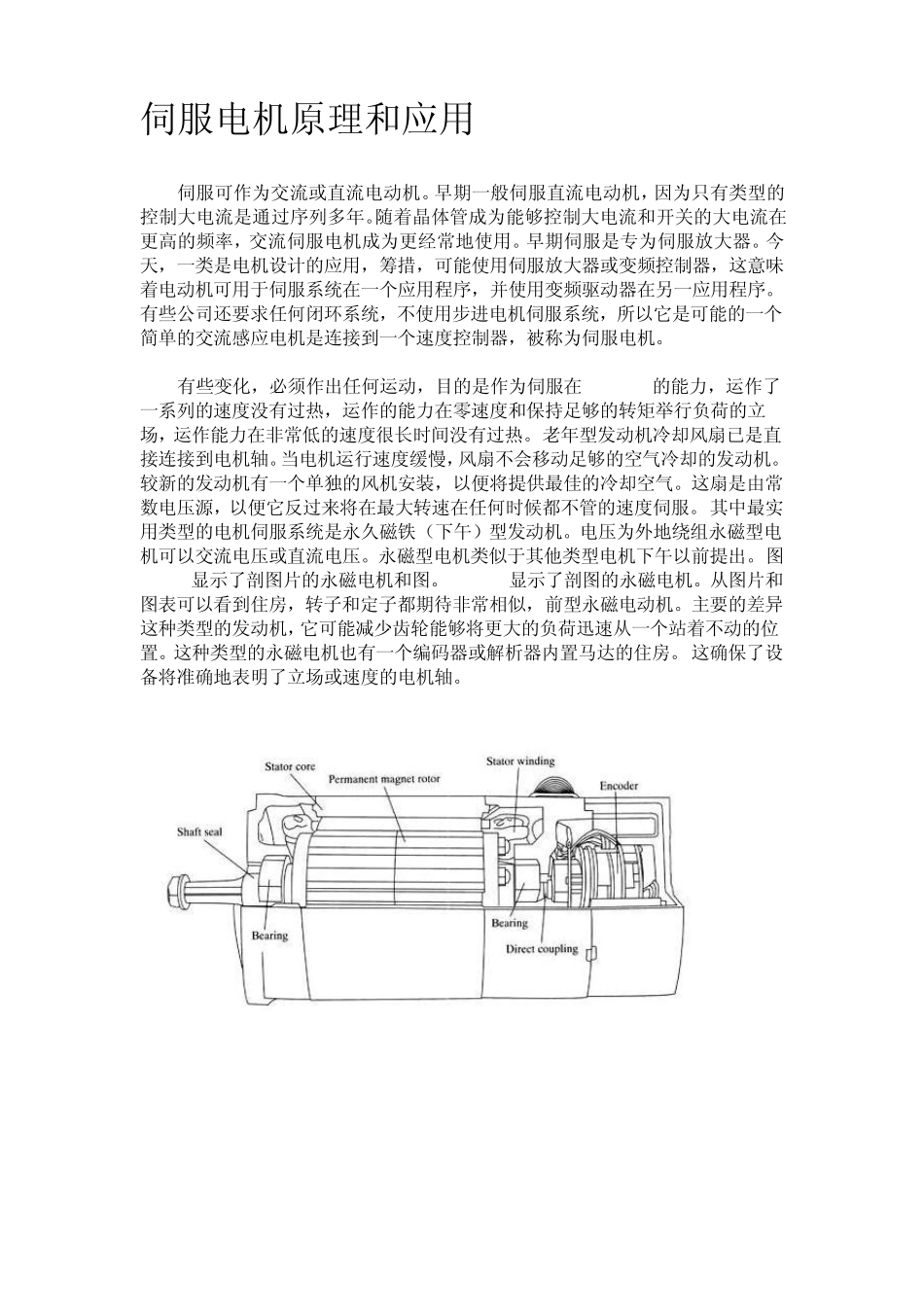

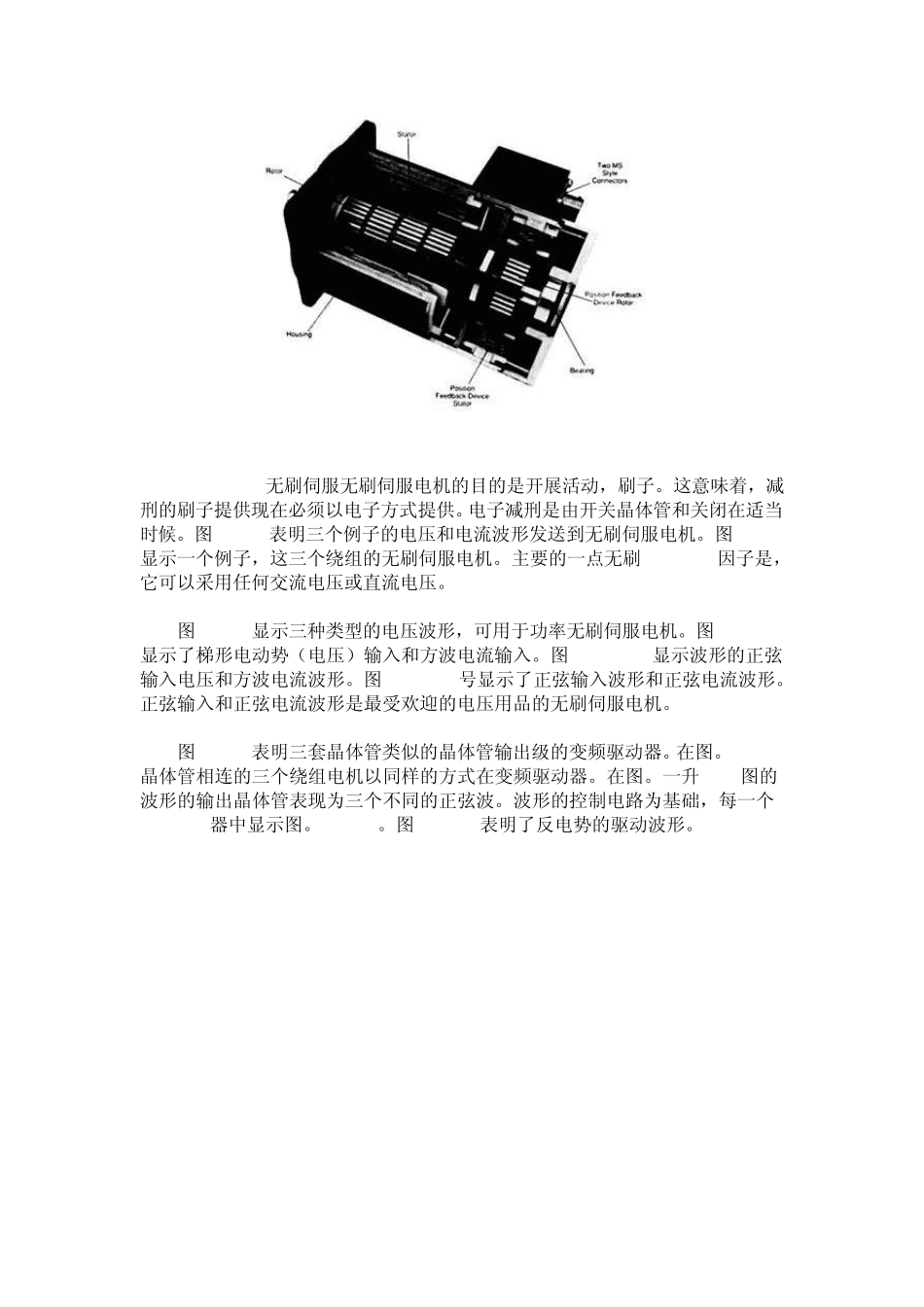

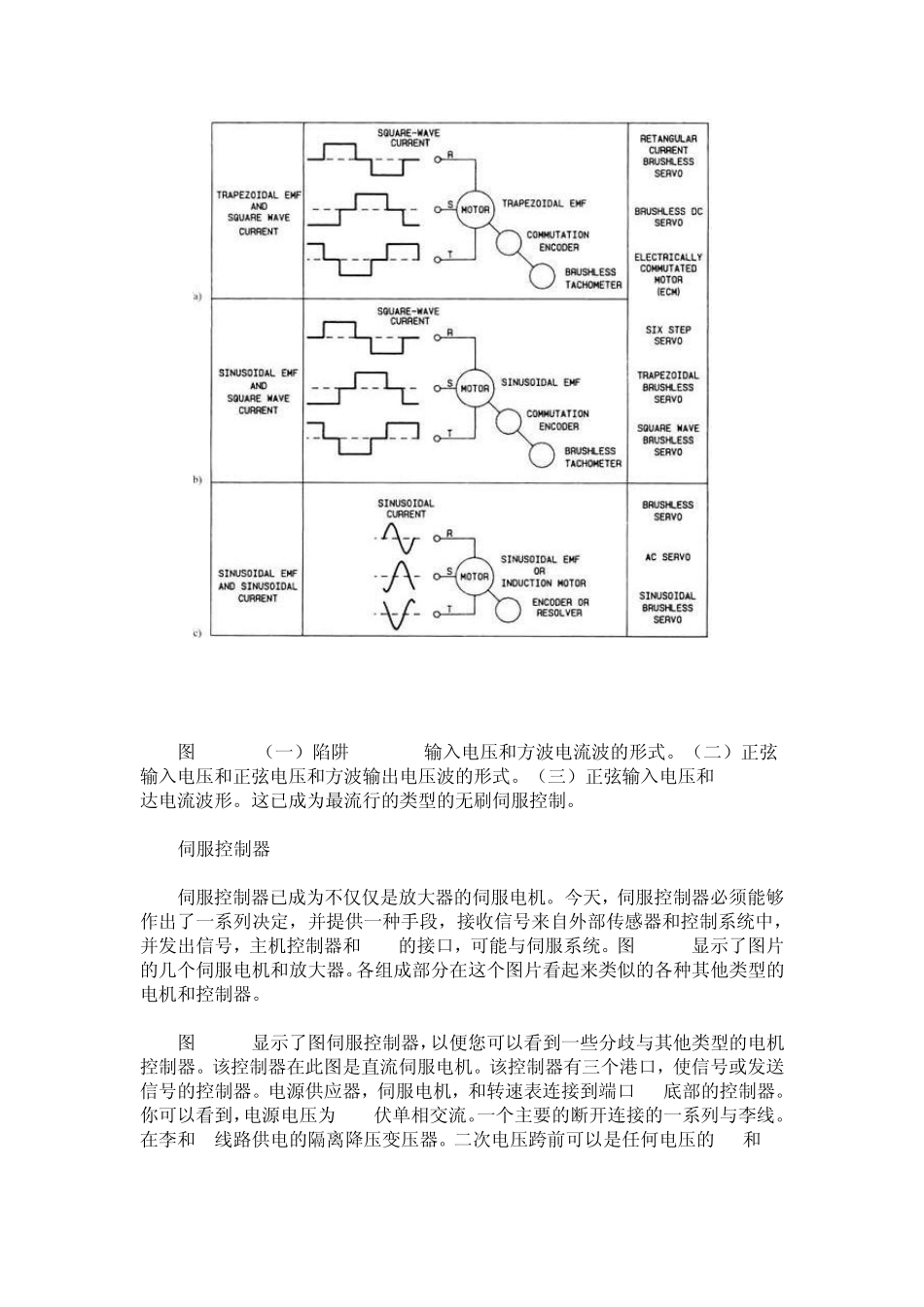

伺服电机原理和应用 伺服可作为交流或直流电动机。早期一般伺服直流电动机，因为只有类型的控制大电流是通过序列多年。随着晶体管成为能够控制大电流和开关的大电流在更高的频率，交流伺服电机成为更经常地使用。早期伺服是专为伺服放大器。今天，一类是电机设计的应用，筹措，可能使用伺服放大器或变频控制器，这意味着电动机可用于伺服系统在一个应用程序，并使用变频驱动器在另一应用程序。有些公司还要求任何闭环系统，不使用步进电机伺服系统，所以它是可能的一个简单的交流感应电机是连接到一个速度控制器，被称为伺服电机。 有些变化，必须作出任何运动，目的是作为伺服在 cludes的能力，运作了一系列的速度没有过热，运作的能力在零速度和保持足够的转矩举行负荷的立场，运作能力在非常低的速度很长时间没有过热。老年型发动机冷却风扇已是直接连接到电机轴。当电机运行速度缓慢，风扇不会移动足够的空气冷却的发动机。较新的发动机有一个单独的风机安装，以便将提供最佳的冷却空气。这扇是由常数电压源，以便它反过来将在最大转速在任何时候都不管的速度伺服。其中最实用类型的电机伺服系统是永久磁铁（下午）型发动机。电压为外地绕组永磁型电机可以交流电压或直流电压。永磁型电机类似于其他类型电机下午以前提出。图11-83显示了剖图片的永磁电机和图。 11-84显示了剖图的永磁电机。从图片和图表可以看到住房，转子和定子都期待非常相似，前型永磁电动机。主要的差异这种类型的发动机，它可能减少齿轮能够将更大的负荷迅速从一个站着不动的位置。这种类型的永磁电机也有一个编码器或解析器内置马达的住房。这确保了设备将准确地表明了立场或速度的电机轴。 11.11.5.1无刷伺服无刷伺服电机的目的是开展活动，刷子。这意味着，减刑的刷子提供现在必须以电子方式提供。电子减刑是由开关晶体管和关闭在适当时候。图 11-85表明三个例子的电压和电流波形发送到无刷伺服电机。图 11-86显示一个例子，这三个绕组的无刷伺服电机。主要的一点无刷servomo因子是，它可以采用任何交流电压或直流电压。 图 11-85显示三种类型的电压波形，可用于功率无刷伺服电机。图 11 - 85a显示了梯形电动势（电压）输入和方波电流输入。图 11 - 85b显示波形的正弦输入电压和方波电流波形。图 11 - 85C号显示了正弦输入波形和正弦电流波形。正弦输入和正弦电流波形是最受欢迎的电压用品的无刷伺服电机。 图 11-86表明三套晶体管类似的晶体管输...
