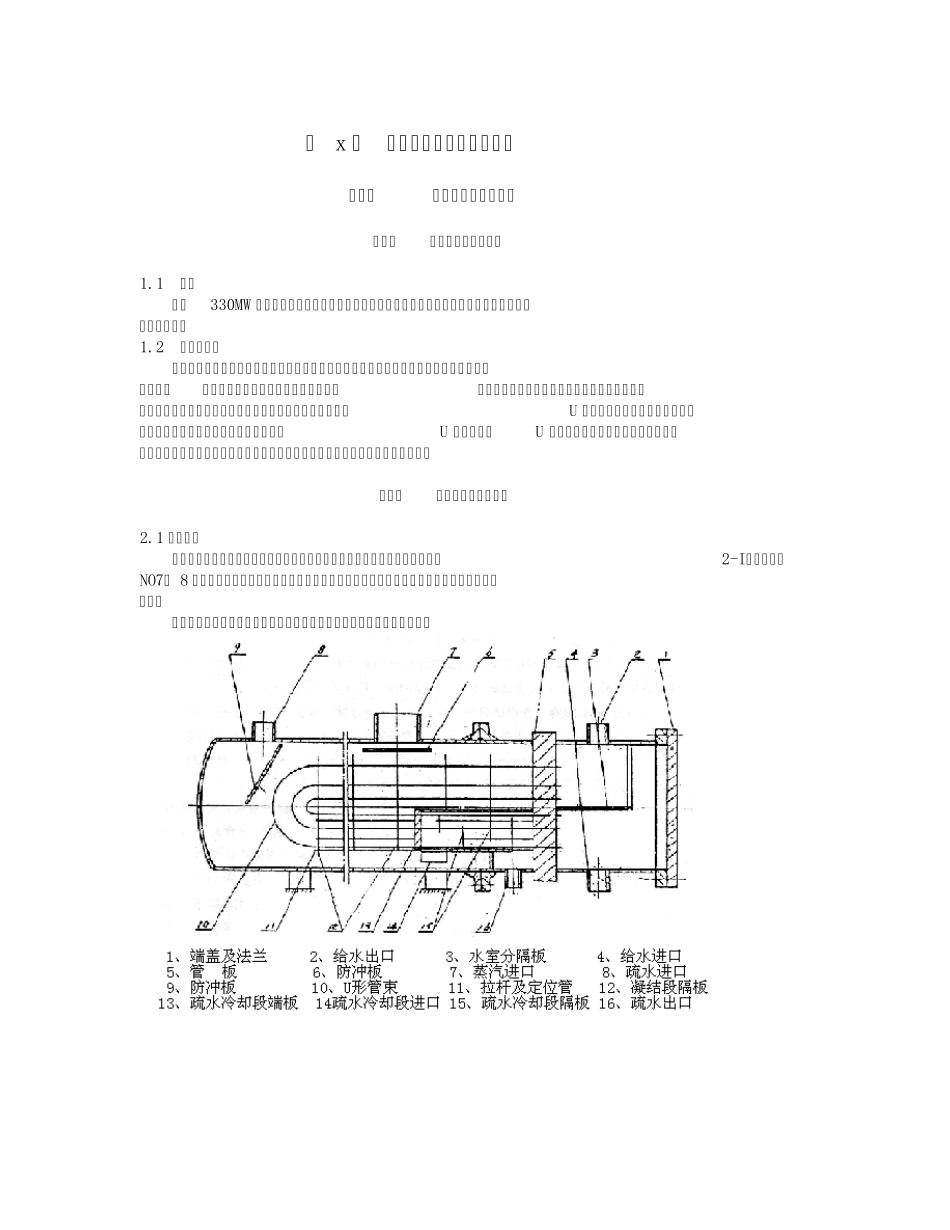

第 x 篇 低压加热器检修工艺规程 第一章 低压加热器结构概述 第一节 低压加热器工作原理 1.1 概述 本厂330MW 机组共四台低压加热器，本低压加热器为卧式，双流程表面式、水室与壳体采用法兰连接。 1.2 工作原理： 低压加热器的作用是利用在汽轮机内做过部分功的蒸气，抽至加热器内加热给水，提高水的温度，减少了汽轮机排往凝汽器中的蒸汽量，降低了能源损失，提高了热力系统的循环效率。加热器的受热面一般是用黄铜管或无缝钢管构成的直管束或U 形管束组成的。被加热的水从上部进水管进入分隔开的水室一侧，再流入U 形管束中，U 形管在加热器的蒸气空间，吸收加热蒸气的热量，由管壁传递给管内流动的水，被加热的水经过加热器出口水室流出。 第二节 高压加热器结构组成 2.1 结构简介 主要结构是由壳体、水室、传热管、隔板、防冲板和包壳板组成，具体见图（2-I）。其中，NO7、 8 两台低加为一个壳体，安装于凝汽器接颈内。检修为抽芯式，在两加热器芯子上均装有滚轮。 本低压加热器的加热面设计成两个区段，一是凝结段，二是疏水冷却段。 第二章 低压加热器主要技术规范 第一节 低压加热器设备参数 1.1 主要参数： 序号 参数名称 单位 #5 低加 #6 低加 #7 低加 #8 低加 1 型号 / JD-710-2-4 JD-530-2-2 JD-910 JD-930 2 设计压力 水侧 MPa 3.923 3.923 3.923 3.923 汽侧 MPa 0.75 0.48 0.206 0.206 3 设计温度 水侧 ℃ 340/170 266/138 130 130 汽侧 ℃ 170 138 110 110 4 设计流量 水侧 t/h 873.602 873.602 873.602 873.602 汽侧 t/h 36.376 39.177 36.376 39.17 5 加热面积 m2 710 530 910 930 6 工作 温度 水侧 ℃ 135 116.5 103.6 80.9 汽侧 ℃ 146 130 106.1 85.9 7 抽气温度 ℃ 230.2 143.3 89.8 64.4 8 凝结水压力 MPa 3.9 3.7 3.9 3.9 9 凝结水流量 t/h 873.602 873.602 873.602 873.602 10 凝结水温度 进口 ℃ 103.8 87.1 63 32.8 出口 ℃ 131.5 103.8 91 63 11 蒸汽量 t/h 36.376 39.177 36.376 39.177 12 本级疏水流量 t/h 33.79 53.80 29.5 29.25 13 本级疏水温度 ℃ 109.3 92.6 67.2 41.3 14 U 形管总数 根 515 515 / / 15 管径和壁厚 mm ф 25 δ ＝ 2.２ 第三章 检修周期及检修项目 第一节 检修周期 1.1 检修周期 1.1.1 高...
