低压断路器的简单介绍

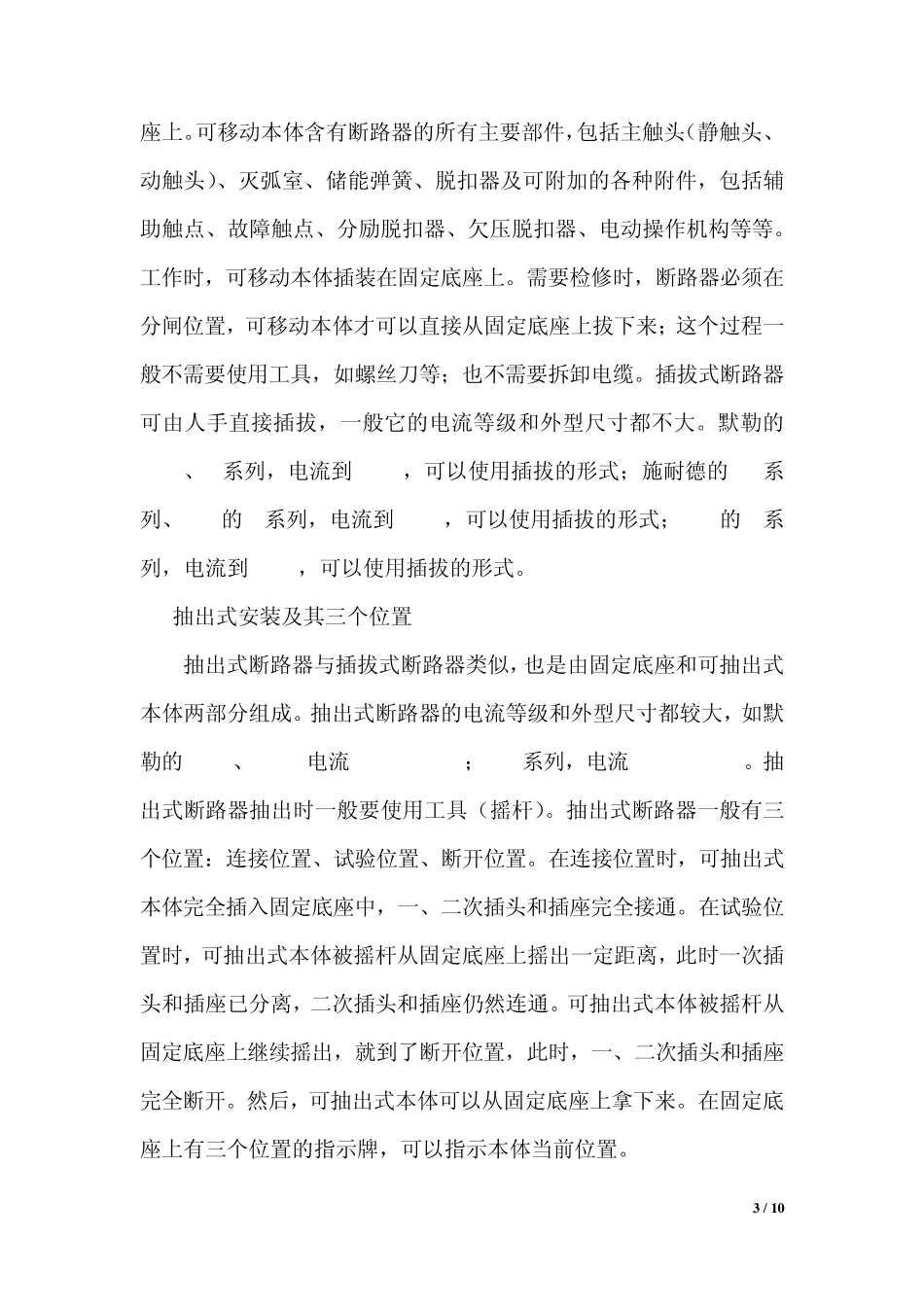

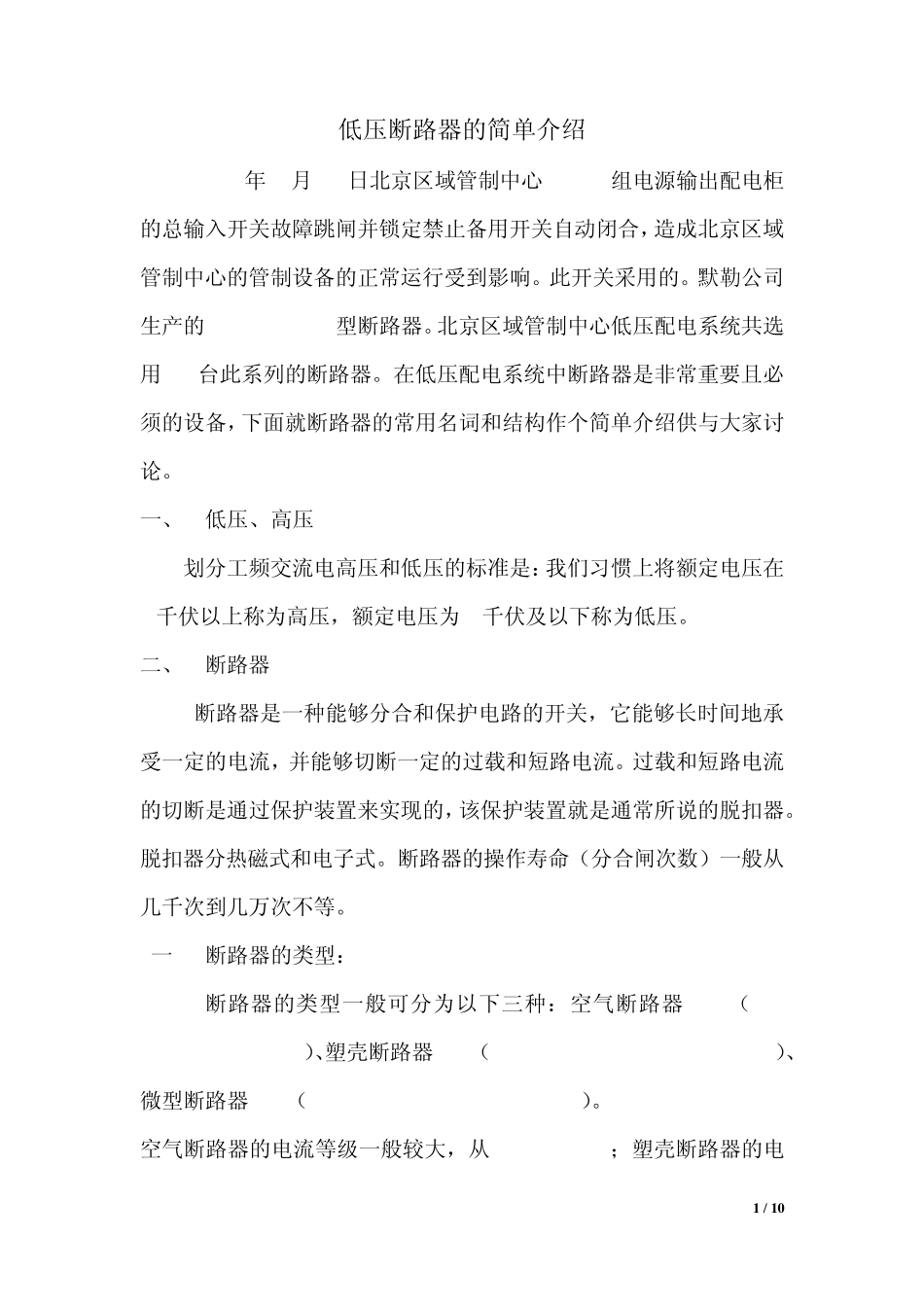

1 / 10 低压断路器的简单介绍 2012年3月17日北京区域管制中心UPS B组电源输出配电柜的总输入开关故障跳闸并锁定禁止备用开关自动闭合，造成北京区域管制中心的管制设备的正常运行受到影响。此开关采用的。默勒公司生产的IZM32H-1250型断路器。北京区域管制中心低压配电系统共选用18台此系列的断路器。在低压配电系统中断路器是非常重要且必须的设备，下面就断路器的常用名词和结构作个简单介绍供与大家讨论。 一、 低压、高压 划分工频交流电高压和低压的标准是：我们习惯上将额定电压在1千伏以上称为高压，额定电压为 1千伏及以下称为低压。 二、 断路器 断路器是一种能够分合和保护电路的开关，它能够长时间地承受一定的电流，并能够切断一定的过载和短路电流。过载和短路电流的切断是通过保护装置来实现的，该保护装置就是通常所说的脱扣器。脱扣器分热磁式和电子式。断路器的操作寿命（分合闸次数）一般从几千次到几万次不等。 (一) 断路器的类型： 断路器的类型一般可分为以下三种：空气断路器ACB（Air Circuit-Breaker）、塑壳断路器MCCB（Molded Case Circuit-Breaker）、微型断路器MCB（Miniature Circuit-Breaker）。 空气断路器的电流等级一般较大，从 630A~6300A；塑壳断路器的电 2 / 10 流等级一般从几十安培到1600A，通常用到630A；微型断路器的电流等级一般在63A以下，但也有到125A的。空气断路器的外型较大，可以配置更多的附件，可以手动操作，也可以加装电动操作；可以是固定安装，也可以是抽出式安装；它的大部分技术参数和性能都高于塑壳断路器和微型断路器。塑壳断路器外型较小，也可以配置较多的附件，但不如空气断路器多；可以手动操作，也可以加装电动操作；可以是固定安装，也可以是插拔式或抽出式安装；它的大部分技术参数和性能都高于微型断路器。微型断路器外型最小，可以握在手掌心中，它可以配置一些基本的附件，如辅助触点、故障触点、分励或欠压脱扣器等，但在实际使用中很少配置；微型断路器只能手动操作、固定安装；它的技术参数和性能都较低；它一般用在线路末端的小型用电设备上。 (二) 断路器的安装方式： 断路器的安装方式可范围三种：固定式（F）、插入式（P）、抽出式(W)。 1. 固定式安装： 固定式安装指断路器本体直接固定在配电柜内安装板或安装支件上，进出线电缆直接连接在断路器本体的接线端子上。需要检修时，需使用工具将电缆及断路器的固定螺钉拆卸后方可检修或更...
