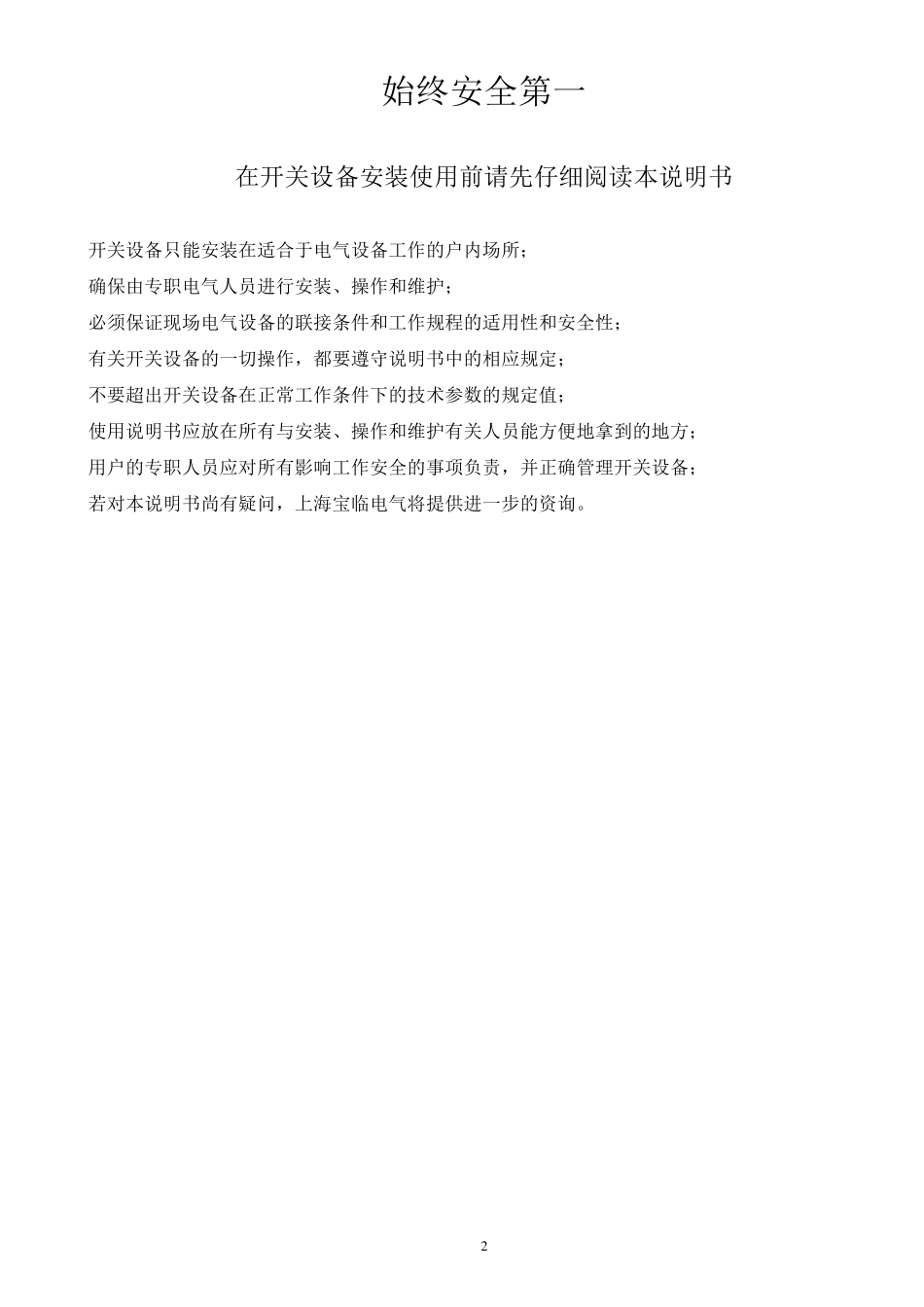

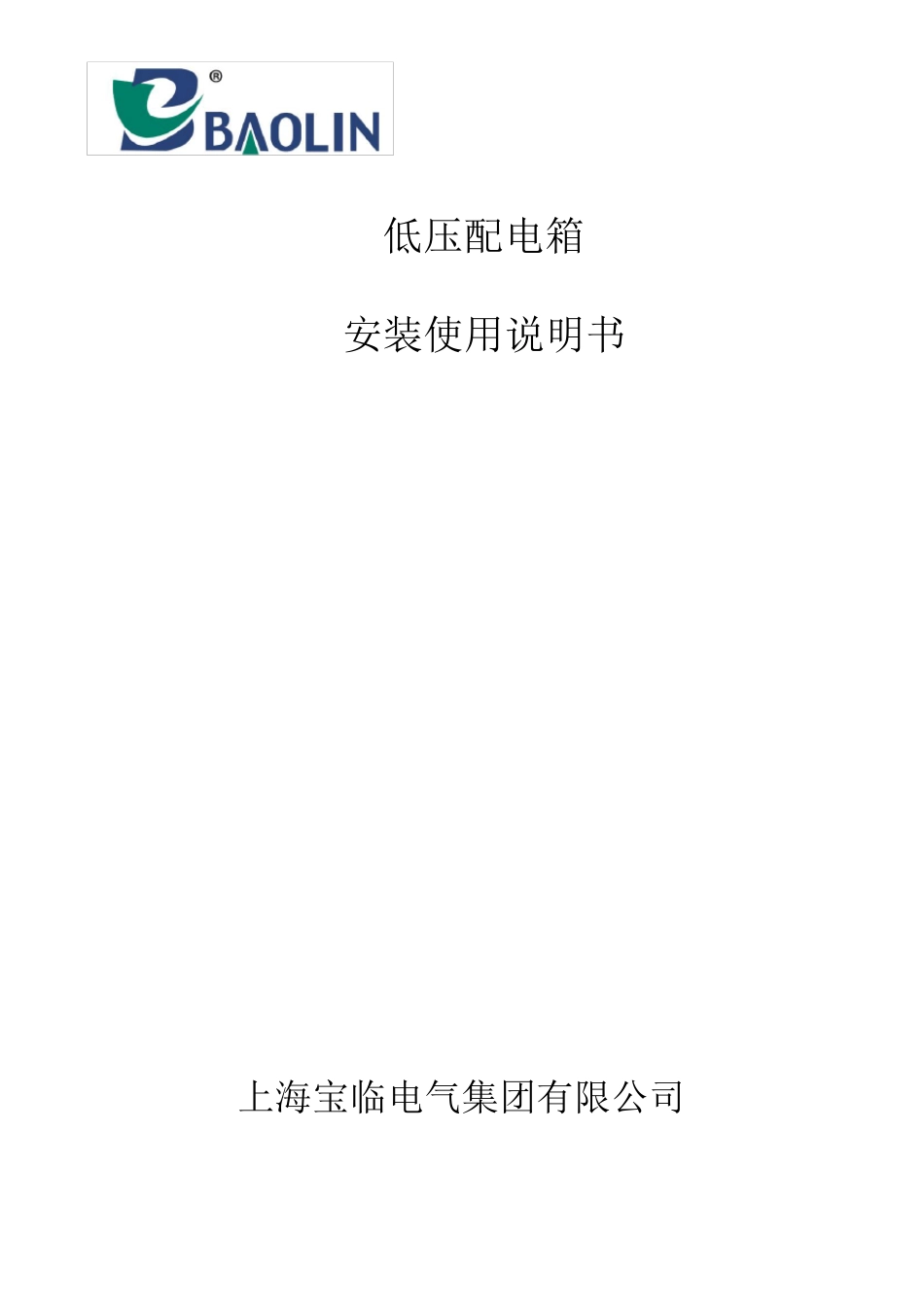

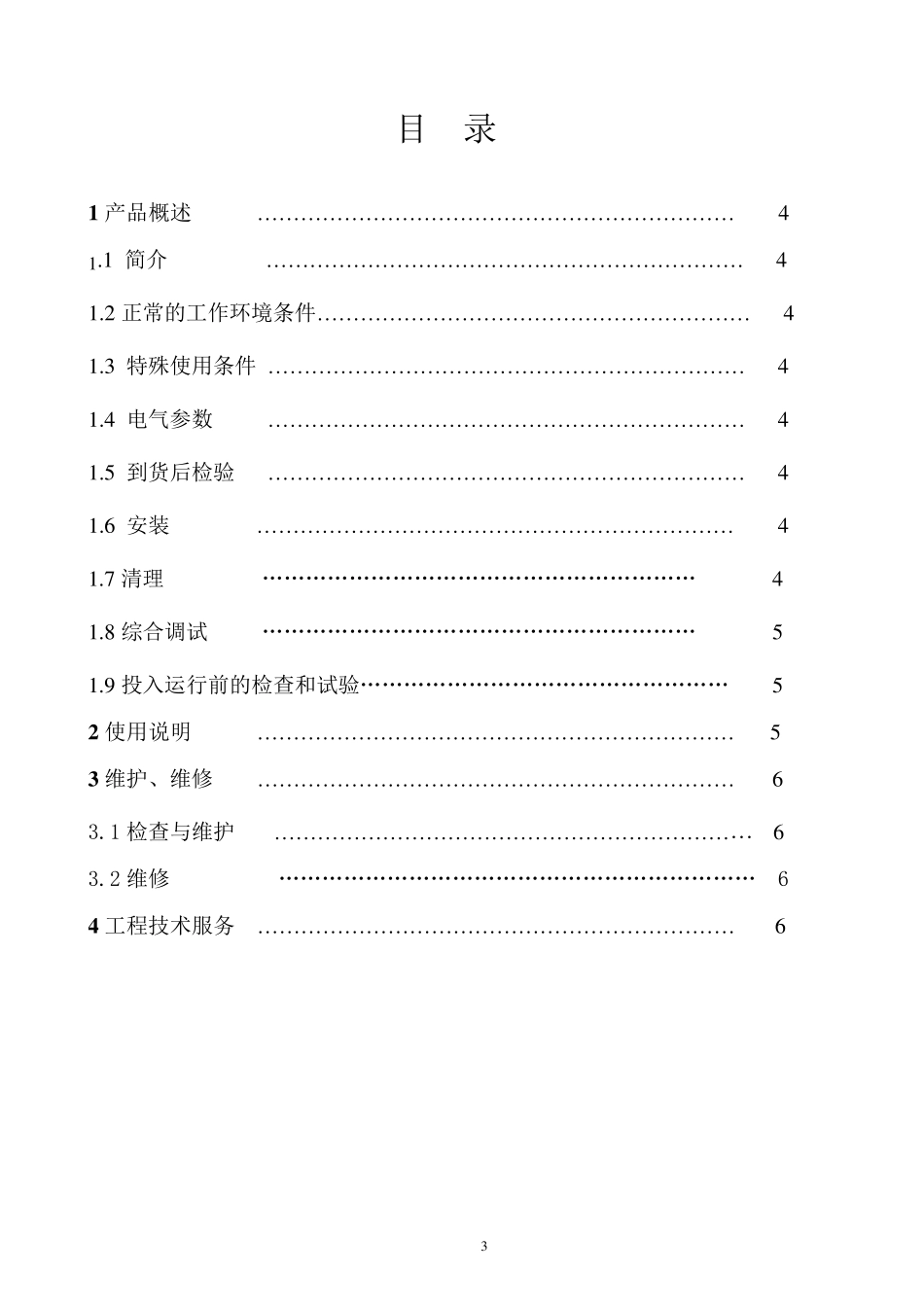

低压配电箱 安装使用说明书 上海宝临电气集团有限公司 2 始终安全第一 在开关设备安装使用前请先仔细阅读本说明书 开关设备只能安装在适合于电气设备工作的户内场所; 确保由专职电气人员进行安装、操作和维护; 必须保证现场电气设备的联接条件和工作规程的适用性和安全性; 有关开关设备的一切操作,都要遵守说明书中的相应规定; 不要超出开关设备在正常工作条件下的技术参数的规定值; 使用说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方; 用户的专职人员应对所有影响工作安全的事项负责,并正确管理开关设备; 若对本说明书尚有疑问,上海宝临电气将提供进一步的资询。 3 目 录 1 产品概述 ………………………………………………………… 4 1 .1 简介 ………………………………………………………… 4 1 .2 正常的工作环境条件…………………………………………………… 4 1 .3 特殊使用条件 ………………………………………………………… 4 1 .4 电气参数 ………………………………………………………… 4 1 .5 到货后检验 ………………………………………………………… 4 1 .6 安装 ………………………………………………………… 4 1 .7 清理 …………………………………………………… 4 1 .8 综合调试 …………………………………………………… 5 1 .9 投入运行前的检查和试验…………………………………………… 5 2 使用说明 ………………………………………………………… 5 3 维护、维修 ………………………………………………………… 6 3.1 检查与维护 ………………………………………………………… 6 3.2 维修 ………………………………………………………… 6 4 工程技术服务 ………………………………………………………… 6 4 1 . 产品概述 1.1 简介 上海宝临电气低压系列配电箱,适用于三相交流低压配电系统中,额定电压为交流 220/ 380V、额定电流为630A 及以下、额定频率 50Hz,作为接受和分配电能使用。产品具有防漏电、防浪涌、过载、欠压、短路保护等功能。可应用于大户型住宅、别墅、写字楼等民用建筑,商场、酒店等商用设施以及工矿企业、体育场馆、医院、学校、机场、 地铁等公共场所。 1 .2 正常的工作环境条件 1.2.1 环境温度: -15℃~+45℃,24h 内平均温度不超过 +35℃ 1.2.2 ...
