使用inventor绘制百叶窗的形成

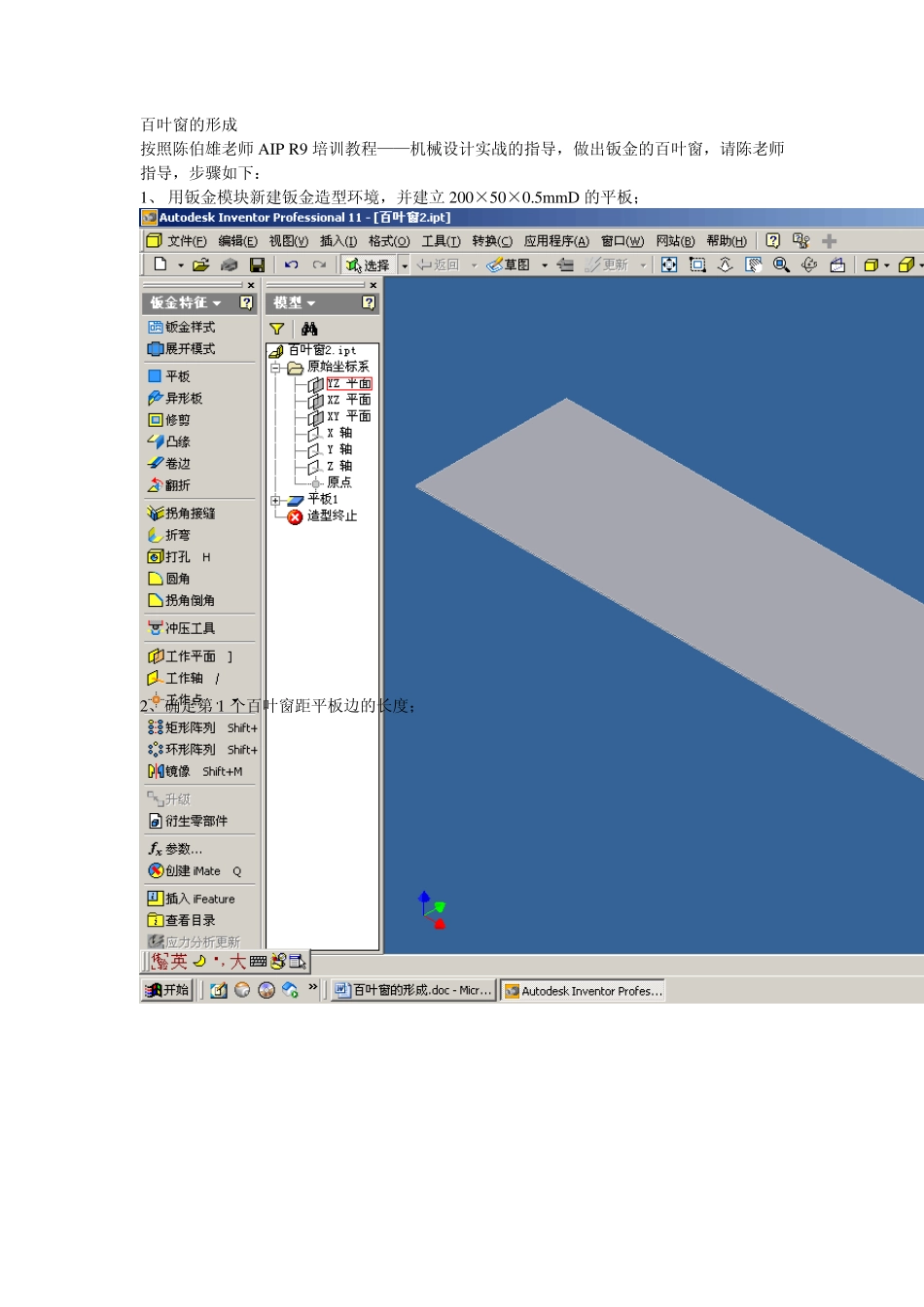

使用inventor绘制百叶窗的形成_第1页
1/8

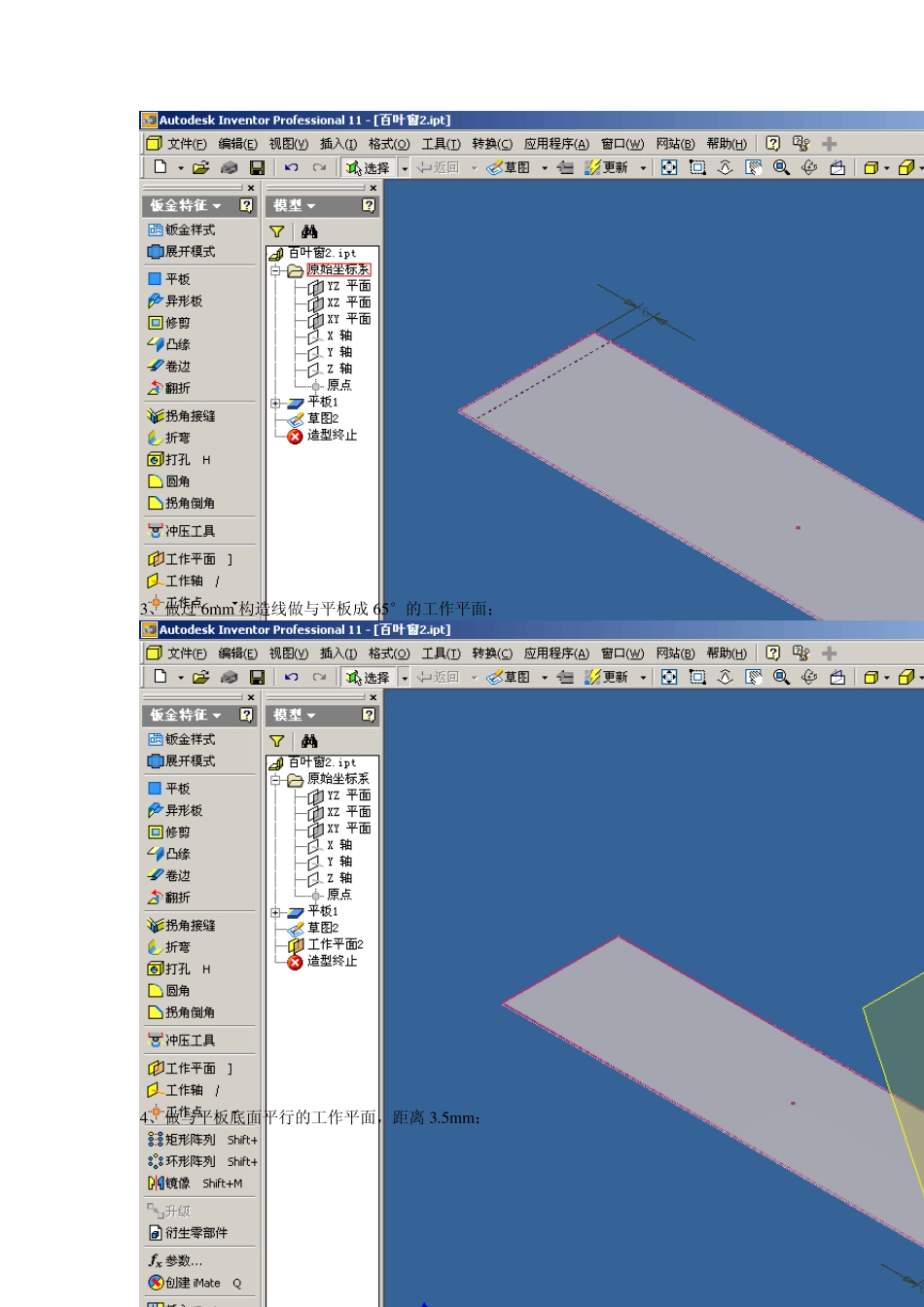

使用inventor绘制百叶窗的形成_第2页
2/8

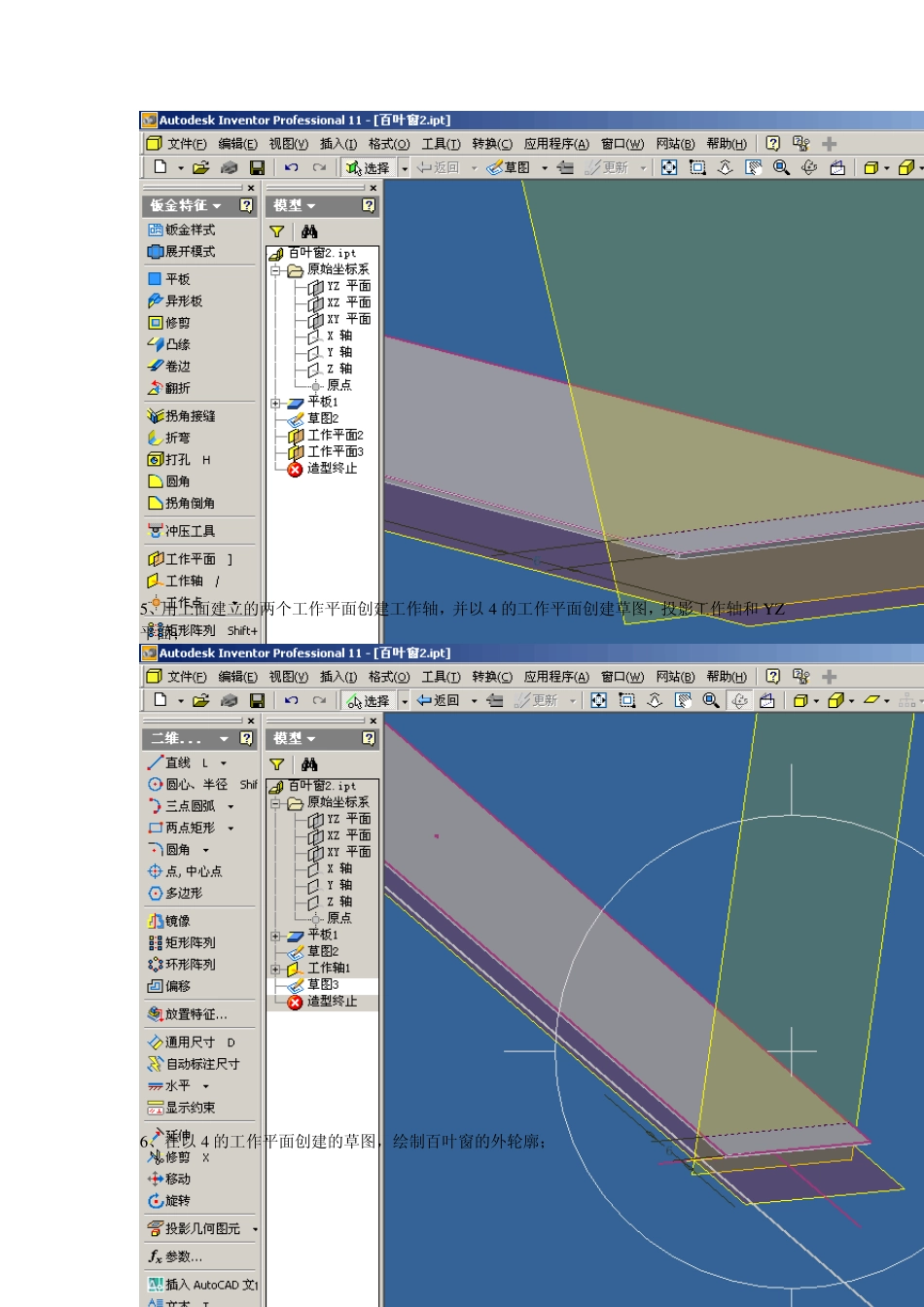

使用inventor绘制百叶窗的形成_第3页
3/8
百叶窗的形成 按照陈伯雄老师AIP R9 培训教程——机械设计实战的指导,做出钣金的百叶窗,请陈老师指导,步骤如下: 1、 用钣金模块新建钣金造型环境,并建立200×50×0.5mmD 的平板; 2、确定第 1 个百叶窗距平板边的长度; 3、做过6m m 构造线做与平板成65°的工作平面; 4、做与平板底面平行的工作平面,距离 3.5m m ; 5、用上面建立的两个工作平面创建工作轴,并以 4 的工作平面创建草图,投影工作轴和 YZ平面; 6、在以 4 的工作平面创建的草图,绘制百叶窗的外轮廓; 7 、切换到零件特征,选择旋转; 8 、生成如下回转特征; 9 、共享 6 的草图,做内轮廓; 1 0 、同 7 ,旋转除料,得到内腔; 11、选择分割—X Y 平面—除去方式—确定,得到第一个百叶窗; 1 2 、选择矩形阵列,输入数量和间距,指定方向; 1 3 、做出百叶窗。 ru bber ty re gantry ,橡胶轮胎门式起重机,一般用于港口堆场转运集装箱,起重机的一种,轮胎行走,KALMAR,ZPMC,NOELL等公司在
