复杂基坑BIM建模技巧案例实践

复杂基坑BIM建模技巧案例实践_第1页
1/11

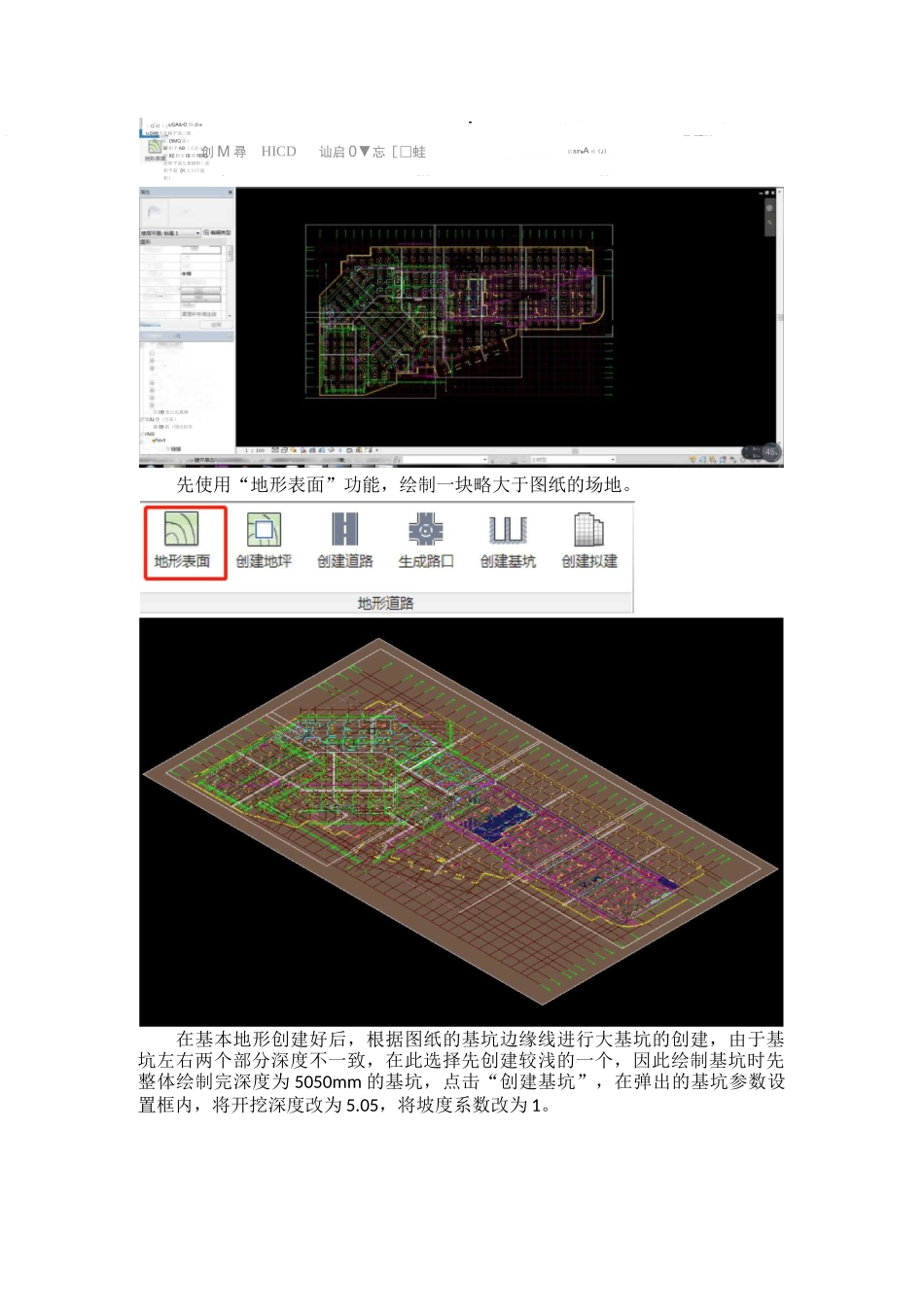

复杂基坑BIM建模技巧案例实践_第2页
2/11
复杂基坑BIM建模技巧案例实践_第3页
3/11
rm复杂基坑 BIM 建模技巧案例实践本案例基坑较为复杂,首先是场地较大,独立基坑较多,开挖深度超过 5 米,其次存在独立基坑融合现象。本基坑图纸如下图所示,场地平面标高为 0,从图可以看出基坑边缘不规则,当中的红色线条将基坑划分为两个部分,左侧基坑高度为-5050mm,右侧基坑标高为-6050mm,右侧基坑与左侧高差为 1000mm。从数据查看可知基坑的坡度系数为 1。那么利用建模大师(施工)当中的创建基坑功能如何快速创建案例中的基坑模型呢?创建的基本顺序是先创建大基坑,再创建小基坑,最后进行其他部件的添加。具体操作如下所示:创建基坑需要首先创建地形表面,在此先链接基础的图纸,方便确定地形的大小,点击建模大师(施工),在下方的选项栏目中点击“连接 CAD”,如图所示。Bit]□□MMMMII':rtnitnrtnfcns 曲few'■■■■'■■■■'“」,,]EE□ElHaaaatiFEL3LEJEJABBE30R0EU•-@sa•/QA&•O 国-x0-»E3 建云结构拓貌 1■入注R 分斬体量和场垃 ttwr??ffi«理 wto»»构件均 x 大 WV3.2 红瓦开发工 n 建■大輔(通用)(9^.)p«大俞(PC)dryj-r-nre^J.□⑦•»W^:«(iKT)絵改Cv^.amHICD讪启 0▼忘[□蛙拮 S3"■A 呦(J)创 if■工婪办公生后 msusnvrn 设色水电卸 s09 冊标记瓷全堆场帧.马 SS*®▼tA祂图比例|l:100-比她 I:100S^W$«ME详崛舷■件可 SJ 性豪示康伏杰可见性屈电昨««...,圉形丘护选项*<■方向Ifi 目北埸葩丘示■nwanZ1SBJV^a-9BX先使用“地形表面”功能,绘制一块略大于图纸的场地。在基本地形创建好后,根据图纸的基坑边缘线进行大基坑的创建,由于基坑左右两个部分深度不一致,在此选择先创建较浅的一个,因此绘制基坑时先整体绘制完深度为 5050mm 的基坑,点击“创建基坑”,在弹出的基坑参数设置框内,将开挖深度改为 5.05,将坡度系数改为 1。创 M 尋£:o 邑 51:门I_E;T7也k:*••I小—1ft'•一件F©&2]SB 壶可迸行送理;STab 可选硯興 3 目;按 Ctrl■开毎击可将餅项目俸 m 到选再 KShift■开 86 击可昌 0B 依比也厲赠袤/U 豊〈空部)融 99 纸(细出创歩rfMS■Revit日:Q 砸(±«>t«S¥®天花帳平面三展图:面(9MQ 面)Bi 枳平 AB(人防分区昨 8E 积军 IB 淳 flBR)面积平面乞那硒积)面积平面(K 火分区面积)绘制完成后,点击键生成即可完成基坑创建。品HH4hLUB地形表面创建地坪创建道路生成路口创建基坑创圍瓏it3JWS&在绘制时,由于基...
