信号放大电路实验一VIP专享

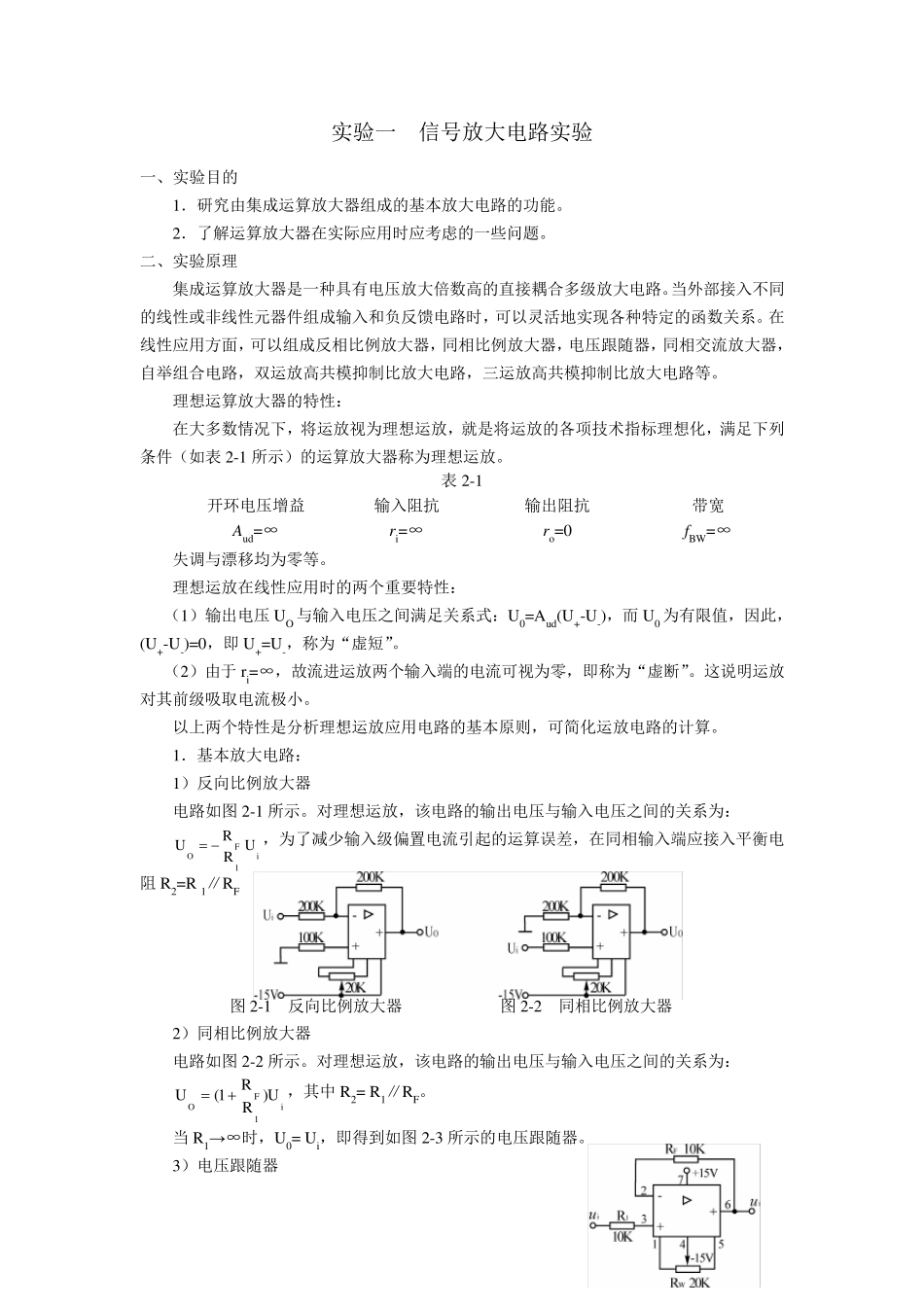

评 分 ： 测控电路实验 实验报告 实 验 名 称 ： 测 控 电 路 实 验 报 告 实 验 班 级 ： 测 控 10-2 * 名 ： *** 学 号 ： *********** 指 导 教 师 ： *** 实 验 一 信 号 放 大 电 路 实 验 一 、 实 验 目 的 1． 研 究 由 集 成 运 算 放 大 器 组 成 的 基 本 放 大 电 路 的 功 能 。 2． 了 解 运 算 放 大 器 在 实 际 应 用 时 应 考 虑 的 一 些 问 题 。 二 、 实 验 原 理 集 成 运 算 放 大 器 是 一 种 具 有 电 压 放 大 倍 数 高 的 直 接 耦 合 多 级 放 大 电 路 。当 外 部 接 入 不 同的 线 性 或 非 线 性 元 器 件 组 成 输 入 和 负 反 馈 电 路 时 ， 可 以 灵 活 地 实 现 各 种 特 定 的 函 数 关 系 。 在线 性 应 用 方 面 ， 可 以 组 成 反 相 比 例 放 大 器 ， 同 相 比 例 放 大 器 ， 电 压 跟 随 器 ， 同 相 交 流 放 大 器 ，自 举 组 合 电 路 ， 双 运 放 高 共 模 抑 制 比 放 大 电 路 ， 三 运 放 高 共 模 抑 制 比 放 大 电 路 等 。 理 想 运 算 放 大 器 的 特 性 ： 在 大 多 数 情 况 下 ， 将 运 放 视 为 理 想 运 放 ， 就 是 将 运 放 的 各 项 技 术 指 标 理 想 化 ， 满 足 下 列条 件 （ 如 表 2-1 所 示 ）的 运 算 放 大 器 称为 理 想 运 放 。 表 2-1 开环电 压 增益 输 入 阻抗 输 出阻抗 带宽 Aud=∞ r i=∞ r o=0 fBW=∞ 失调与漂移均为 零等 。 理 想 运 放 在 线 性 应 用 时 的 两个重要特 性 ： （ 1）输 出电 压 UO 与输 入 电 压 之间满 足 关 系 式： U0=Aud(U+-U-)， 而U0 为 有 限值， 因此，(U+-U-)=0， 即U+=U-， 称为 “虚短”。 （ 2）由 于 ri=∞， 故流 进运 放 两个输 入 端的 电 流 可 视 为 零， 即称为 “虚断”。 这说明运 放对其前级 吸取电 流 极小。 以 上两个特 性 是 分析理 想 运 放 应 用 电 路 的 基 本 原 则， 可 简化 运 放 电 路 的 计算 。 1． 基 本 放 大 电 路 ：...
