虚拟实验室proteus在物理教学中的应用

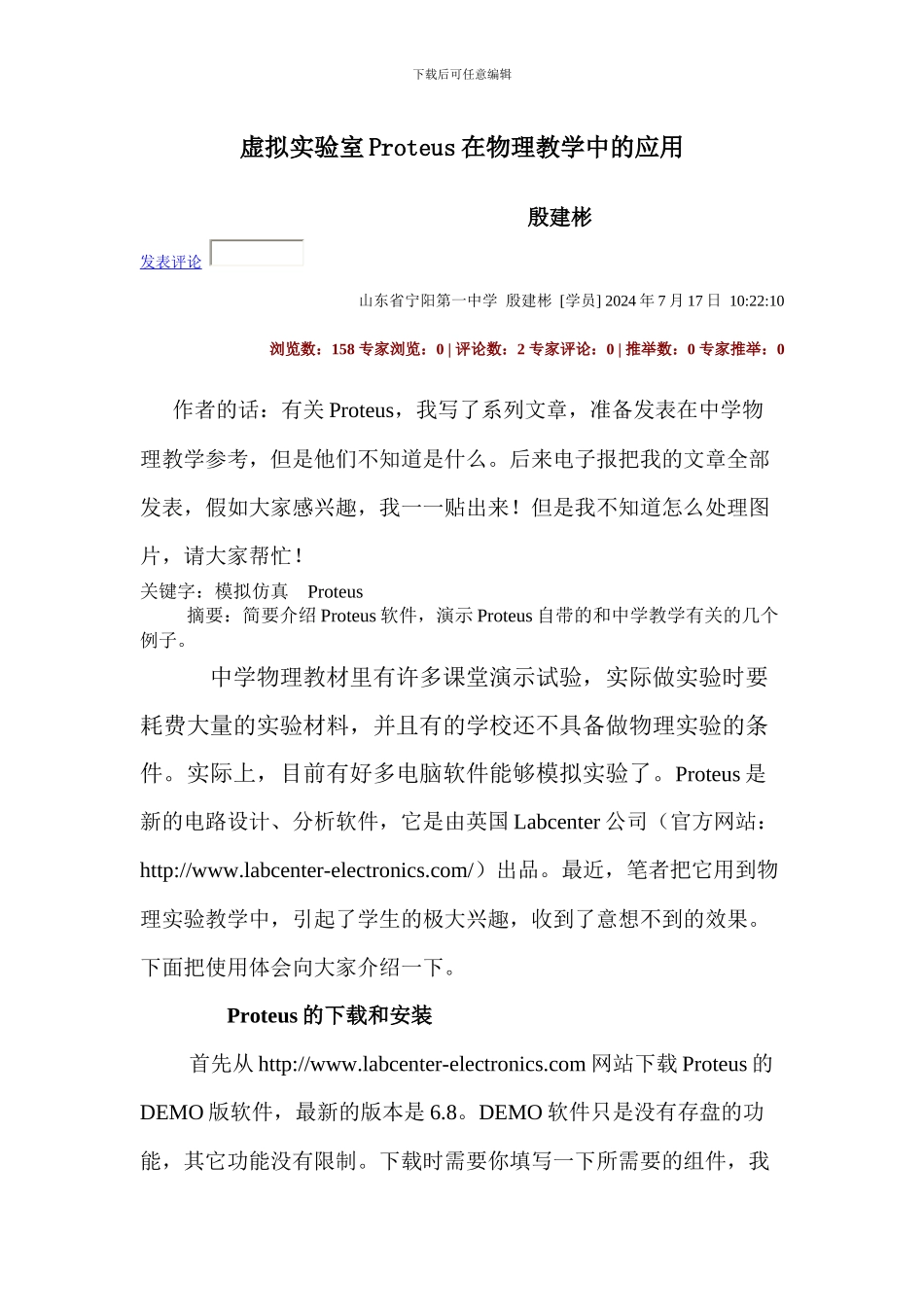

虚拟实验室proteus在物理教学中的应用_第1页
1/13
虚拟实验室proteus在物理教学中的应用_第2页
2/13

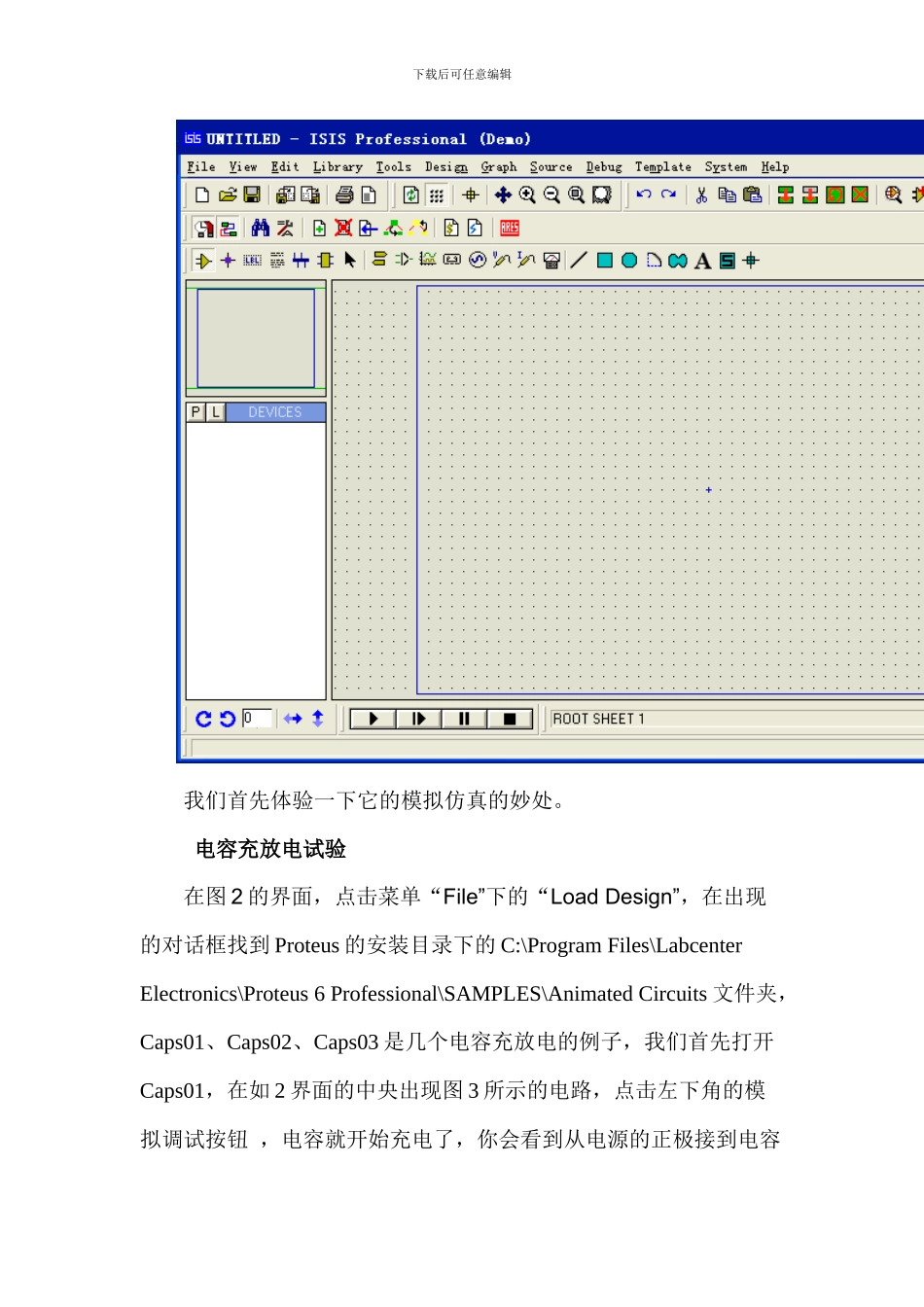

虚拟实验室proteus在物理教学中的应用_第3页
3/13
下载后可任意编辑虚拟实验室 Proteus 在物理教学中的应用 殷建彬发表评论 山东省宁阳第一中学 殷建彬 [学员] 2024 年 7 月 17 日 10:22:10 浏览数:158 专家浏览:0 | 评论数:2 专家评论:0 | 推举数:0 专家推举:0 作者的话:有关 Proteus,我写了系列文章,准备发表在中学物理教学参考,但是他们不知道是什么。后来电子报把我的文章全部发表,假如大家感兴趣,我一一贴出来!但是我不知道怎么处理图片,请大家帮忙!关键字:模拟仿真 Proteus 摘要:简要介绍 Proteus 软件,演示 Proteus 自带的和中学教学有关的几个例子。中学物理教材里有许多课堂演示试验,实际做实验时要耗费大量的实验材料,并且有的学校还不具备做物理实验的条件。实际上,目前有好多电脑软件能够模拟实验了。Proteus 是新的电路设计、分析软件,它是由英国 Labcenter 公司(官方网站:http://www.labcenter-electronics.com/)出品。最近,笔者把它用到物理实验教学中,引起了学生的极大兴趣,收到了意想不到的效果。下面把使用体会向大家介绍一下。 Proteus 的下载和安装 首先从 http://www.labcenter-electronics.com 网站下载 Proteus 的DEMO 版软件,最新的版本是 6.8。DEMO 软件只是没有存盘的功能,其它功能没有限制。下载时需要你填写一下所需要的组件,我下载后可任意编辑们不妨都下载下来。下载后安装,一路 NEXT 即可安装成功。安装后,鼠标点击“开始”,再点击“程序”,找到“Proteus 6 Demonstration”程序,出现如图 1 所示的情形。其中 ISIS 是仿真模拟设计 SCH 设计程序,ARES 是线路板 PCB设计程序。我们需要的是 ISIS,点击它,打开如图 2 所示的界面。下载后可任意编辑我们首先体验一下它的模拟仿真的妙处。 电容充放电试验在图 2 的界面,点击菜单“File”下的“Load Design”,在出现的对话框找到 Proteus 的安装目录下的 C:\Program Files\Labcenter Electronics\Proteus 6 Professional\SAMPLES\Animated Circuits 文件夹,Caps01、Caps02、Caps03 是几个电容充放电的例子,我们首先打开Caps01,在如 2 界面的中央出现图 3 所示的电路,点击左下角的模拟调试按钮 ,电容就开始充电了,你会看到从电源的正极接到电容下载后可任意编辑正极的导线变成了红线,还带有红色的箭头,地线则变成了蓝色,有蓝色的箭头;随着时间的延长,电容正极的红色“+”号越来越多,电...
