信手剖面图的画法

信手剖面图的画法_第1页
1/9
信手剖面图的画法_第2页
2/9

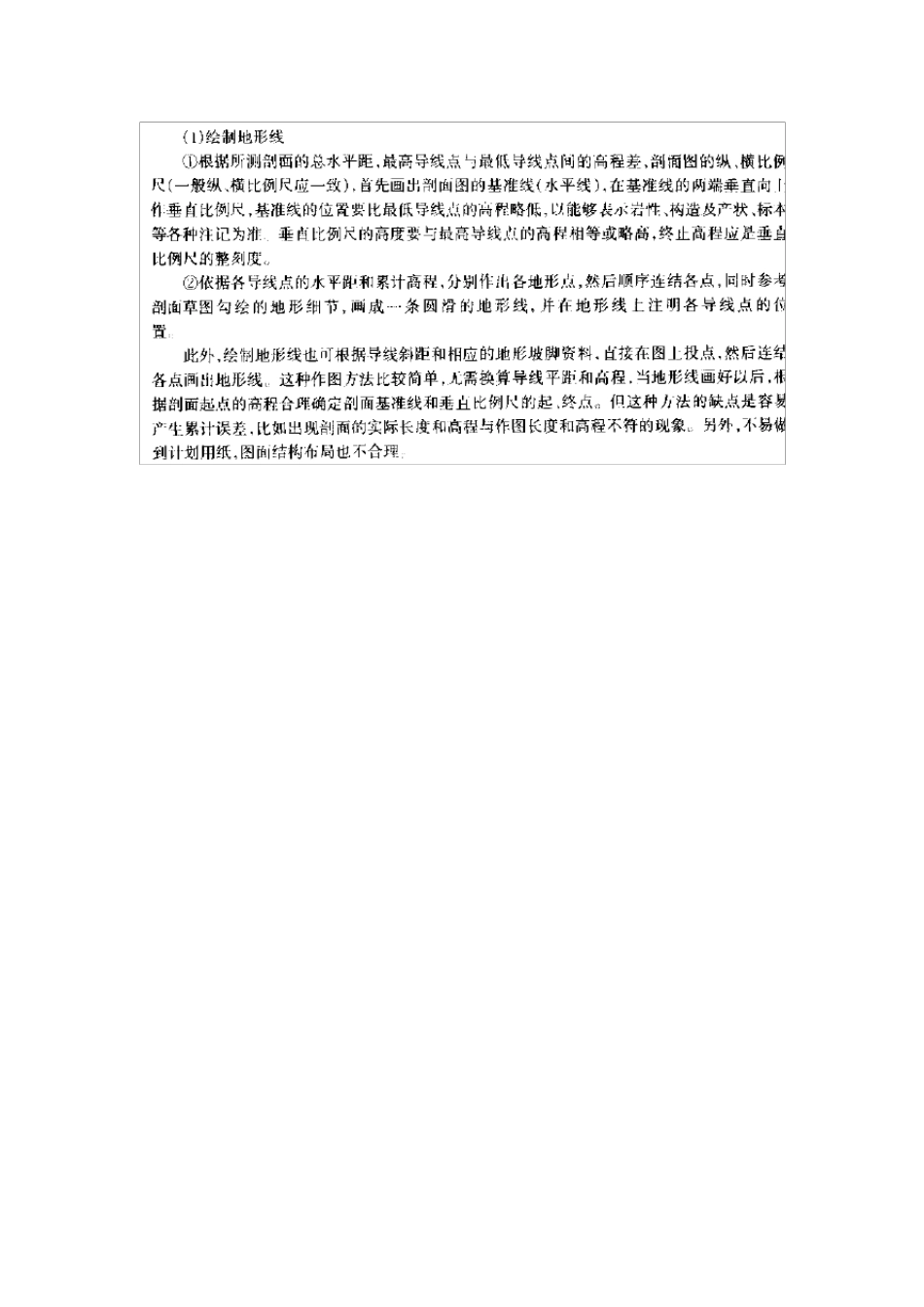

信手剖面图的画法_第3页
3/9
(1)信手地质利面图的绘制方法 为了了解岩石性质、地层层序和地层接触关系,展示构造持祉,建立整体的概念.在路线穿越时,一般应作连续的倍手地质剖面图(简称信手剖面)。信手剖面图是在野外边观察边绘制而成的,不允许回到室内绘制。其方法和步骤如下: ①确定信手剖面方向和起止点,信手剖面的起点和终点一般是一条踏勘路线的第一个点和最后一个观测点,一般应标定在野外手图(地形底图)上,起、终点连线应该垂直主要地层和构造线的方间,因此信于剖面图在路线穿越法中使用。 ②确定绘图比例尺;比例尺的确定、要根据每条路线的长度视实际情况而定,不要求每条路线的信手剖面比例尺都一样, 总的原则是所绘出的倍手剖面图应尽量将完整地层显示在记录簿的同一页上,如因各种原因不能满足时,也要尽量减少页数,以达到完整、系统的效果。 ③确定各点间的水平距离和各点的高程。信手剖面第一个点(起点)标定在地形图上后可 读出该点高程、第二个点的高程也可用同样办法得知,根据图上该两点的平距高程差,按比例尺内插求出两点间所需的不同高程点,相邻等高点间的连线即为地形线,以此方法类推直至整个剖面作完,对于有经验的地质工作者来说。完全可以抛外地形图,目测斜距和坡度角,信手勾绘地形线 ④量取地层产状,并根据踏勘路线中的观测点标注地质持征;在观测点上要测定有代表性的产状标在剖面的相应位置上,并填绘岩性符号,同时注记分层号、地层时代代号等。此外,如有褶皱、断层、岩体等,应及时将其形态特征绘出;对各种特征地质现象也应加以表示,有些情况下允许加注必要的文字,以弥补符号的不足或使其更加醒目。 ⑤标出标本采集层位和标本编号 ⑥最后在剖面上方写出剖面名称,标出比例尺和剖面方向,以及主要地物和绘图者及绘图日期等。 (2)路线地质图的绘制方法 路线地质图是在沿线观测过程中,随手将路线上的各种地质情况,以平面图的形式表达的一种图件,因此又称信手路线地质图,路线的方位是用罗盘测出,路线的距离采用目估或步测,各种高程可参照地形图或用气压测高计读数获得,将所见的岩性、岩层分界、各种褶皱和断层等按走向用符号加以表示,并注明产状,标本采集地点及其编号。对于断层和其它有意义的地质现象,在路线地质图上无法表示时,可另附局部素描图或辅以必要的文字说明。
