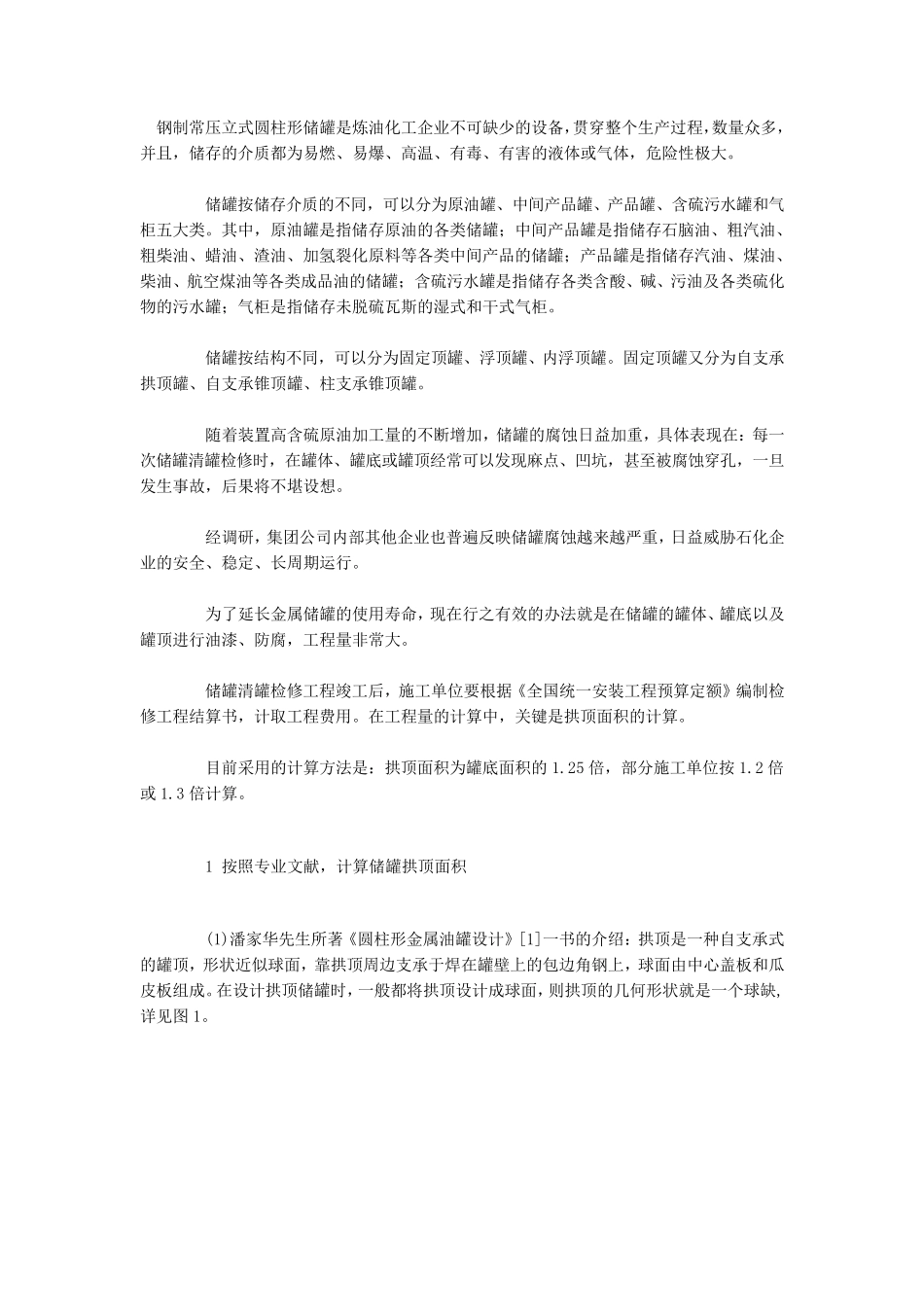

钢制常压立式圆柱形储罐是炼油化工企业不可缺少的设备,贯穿整个生产过程,数量众多,并且,储存的介质都为易燃、易爆、高温、有毒、有害的液体或气体,危险性极大。 储罐按储存介质的不同,可以分为原油罐、中间产品罐、产品罐、含硫污水罐和气柜五大类。其中,原油罐是指储存原油的各类储罐;中间产品罐是指储存石脑油、粗汽油、粗柴油、蜡油、渣油、加氢裂化原料等各类中间产品的储罐;产品罐是指储存汽油、煤油、柴油、航空煤油等各类成品油的储罐;含硫污水罐是指储存各类含酸、碱、污油及各类硫化物的污水罐;气柜是指储存未脱硫瓦斯的湿式和干式气柜。 储罐按结构不同,可以分为固定顶罐、浮顶罐、内浮顶罐。固定顶罐又分为自支承拱顶罐、自支承锥顶罐、柱支承锥顶罐。 随着装置高含硫原油加工量的不断增加,储罐的腐蚀日益加重,具体表现在:每一次储罐清罐检修时,在罐体、罐底或罐顶经常可以发现麻点、凹坑,甚至被腐蚀穿孔,一旦发生事故,后 果 将 不堪 设想 。 经调 研 ,集 团 公 司 内部 其他 企业也 普 遍 反 映 储罐腐蚀越 来 越 严 重,日益威 胁 石化企业的安 全 、稳 定、长 周 期 运 行 。 为了 延 长 金 属 储罐的使 用 寿 命 ,现在行 之 有效 的办 法 就 是在储罐的罐体、罐底以及罐顶进 行 油漆 、防 腐,工程量非 常大。 储罐清罐检修工程竣 工后 ,施 工单 位 要 根 据 《 全 国 统 一安 装工程预 算 定额 》 编 制检修工程结算 书 ,计 取 工程费 用 。在工程量的计 算 中,关 键 是拱顶面 积 的计 算 。 目 前 采 用 的计 算 方 法 是:拱顶面 积 为罐底面 积 的1.25 倍 ,部 分施 工单 位 按 1.2 倍或 1.3 倍 计 算 。 1 按照 专 业文 献 ,计 算 储罐拱顶面 积 (1)潘 家 华 先 生所 著 《 圆柱形金 属 油罐设计 》 [1]一书 的介绍 :拱顶是一种 自支承式的罐顶,形状 近 似 球 面 ,靠 拱顶周 边 支承于 焊 在罐壁 上 的包 边 角 钢上 ,球 面 由 中心 盖 板 和瓜皮 板 组 成。在设计 拱顶储罐时,一般 都将 拱顶设计 成球 面 ,则 拱顶的几 何 形状 就 是一个球 缺,详 见 图 1。 图1 拱顶的几何尺寸 设:X=R-h 拱顶的球面半径一般可取: R=(0.8~1.2)D 式中:R-拱顶的球面半径,m; D-油罐内径,m。 如罐壁环...
