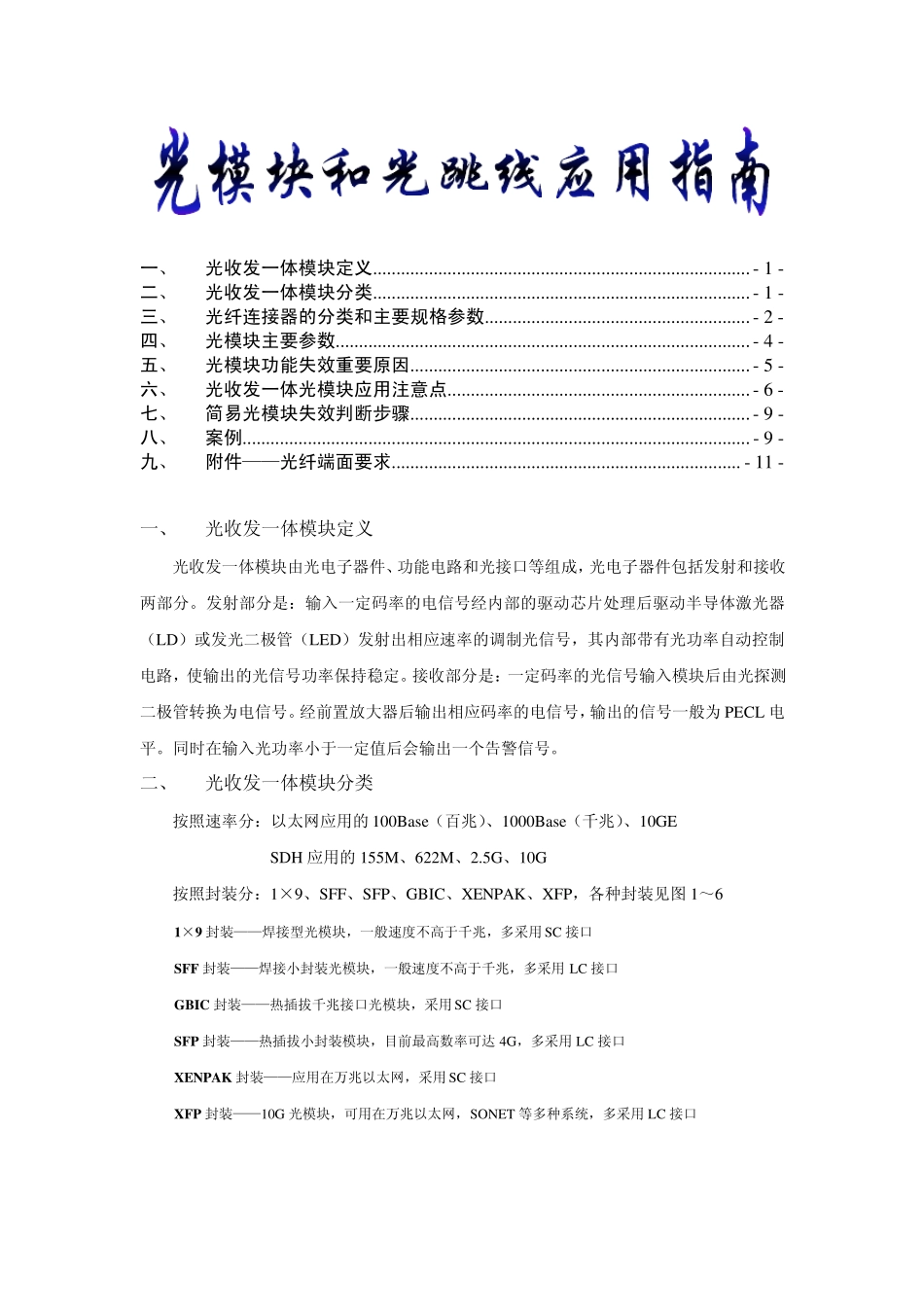

光模块和光纤连接器的应用指南

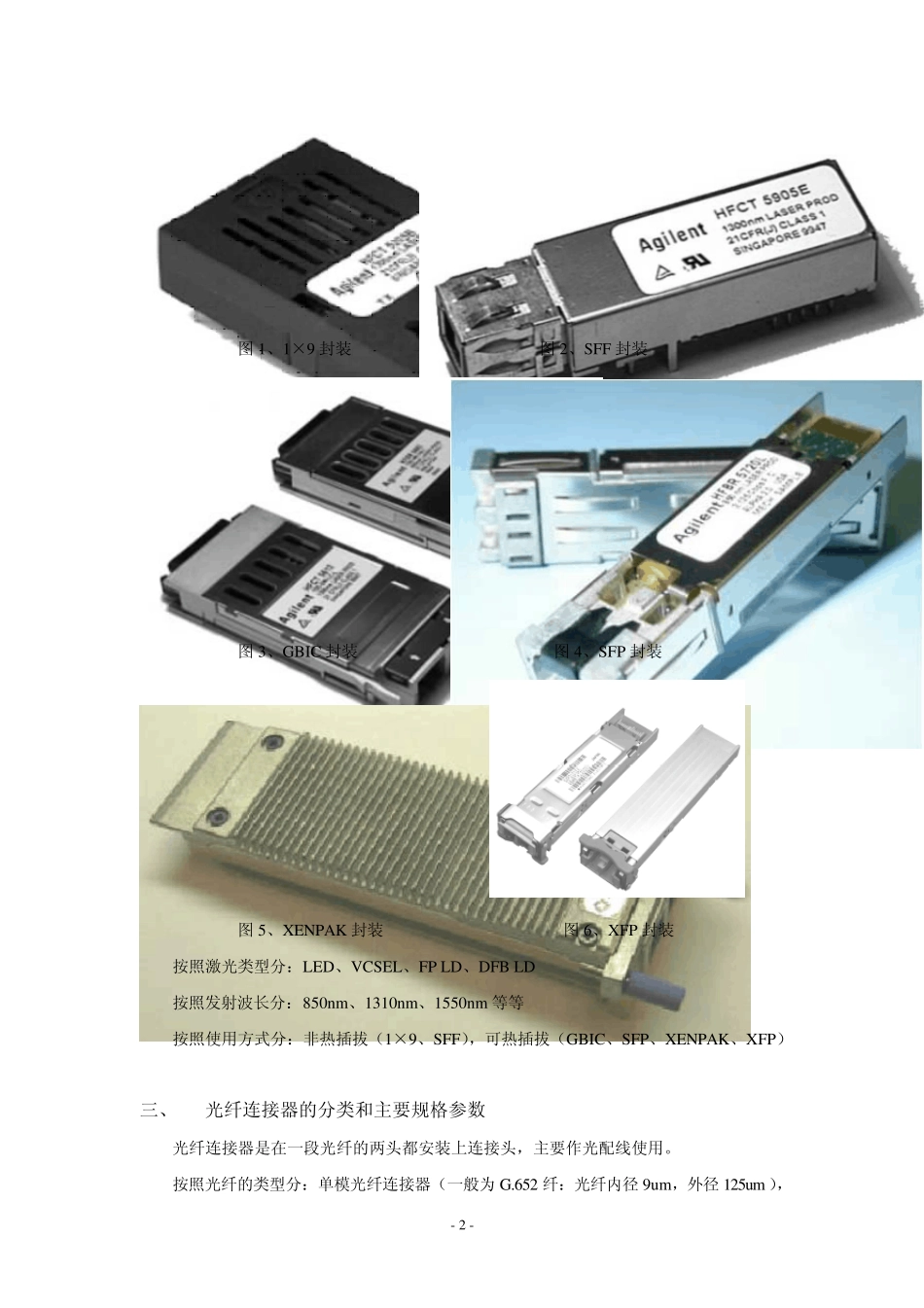

一、 光收发一体模块定义................................................................................. - 1 - 二、 光收发一体模块分类................................................................................. - 1 - 三、 光纤连接器的分类和主要规格参数......................................................... - 2 - 四、 光模块主要参数......................................................................................... - 4 - 五、 光模块功能失效重要原因......................................................................... - 5 - 六、 光收发一体光模块应用注意点................................................................. - 6 - 七、 简易光模块失效判断步骤......................................................................... - 9 - 八、 案例............................................................................................................. - 9 - 九、 附件——光纤端面要求........................................................................... - 11 - 一、 光收发一体模块定义 光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。经前置放大器后输出相应码率的电信号，输出的信号一般为PECL 电平。同时在输入光功率小于一定值后会输出一个告警信号。 二、 光收发一体模块分类 按照速率分：以太网应用的100Base（百兆）、1000Base（千兆）、10GE SDH 应用的155M、622M、2.5G、10G 按照封装分：1×9、SFF、SFP、GBIC、XENPAK、XFP，各种封装见图 1～6 1×9 封装——焊接型光模块，一般速度不高于千兆，多采用SC 接口 SFF 封装——焊接小封装光模块，一般速度不高于千兆，多采用LC 接口 GBIC 封装——热插拔千兆接口光模块，采用SC 接口 SFP 封装——热插拔小封装模块，目前最高数率可达 4G，多采用LC 接口 X ENPAK 封装——应用在万兆以太网，采用SC 接口 X ...
