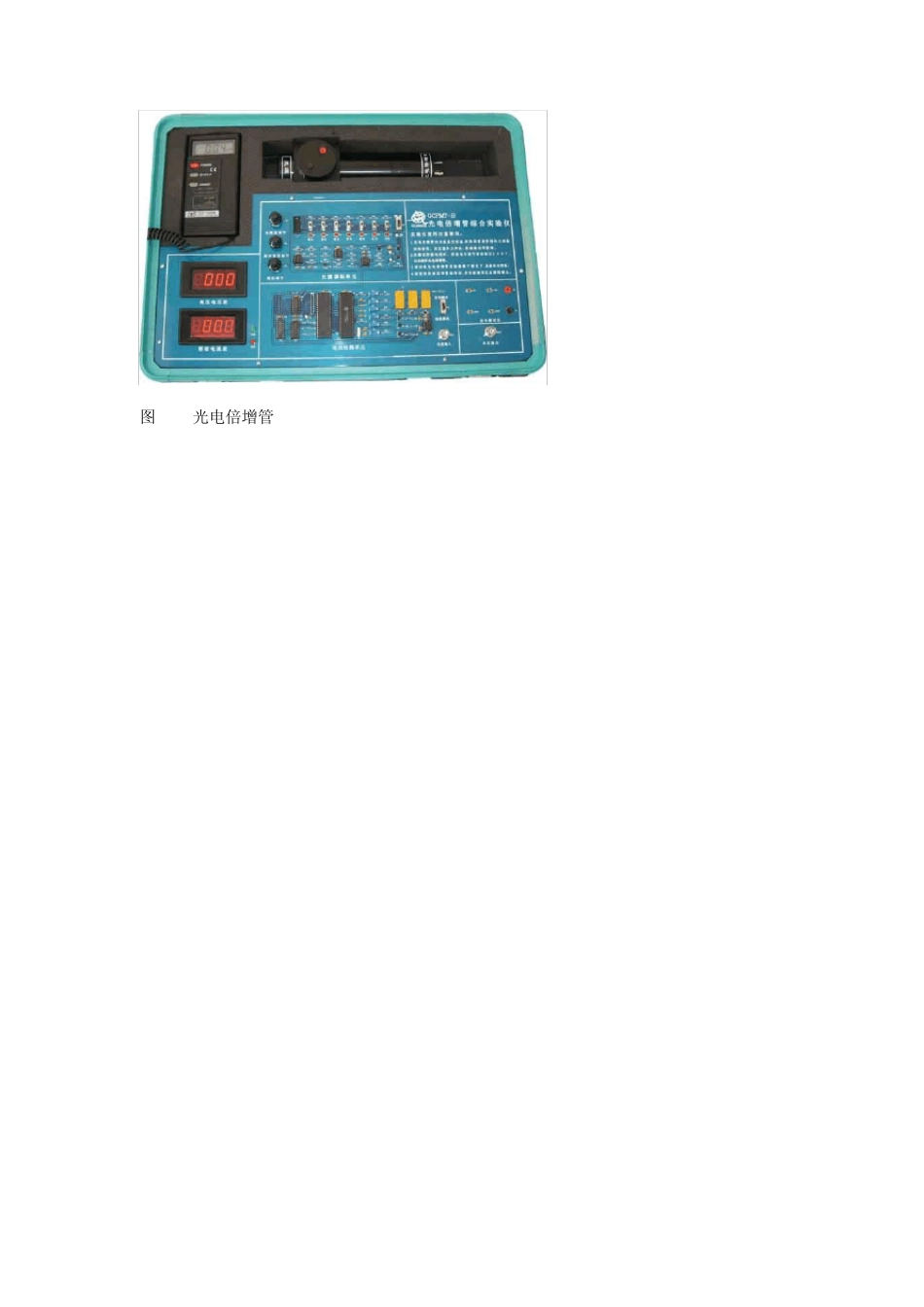

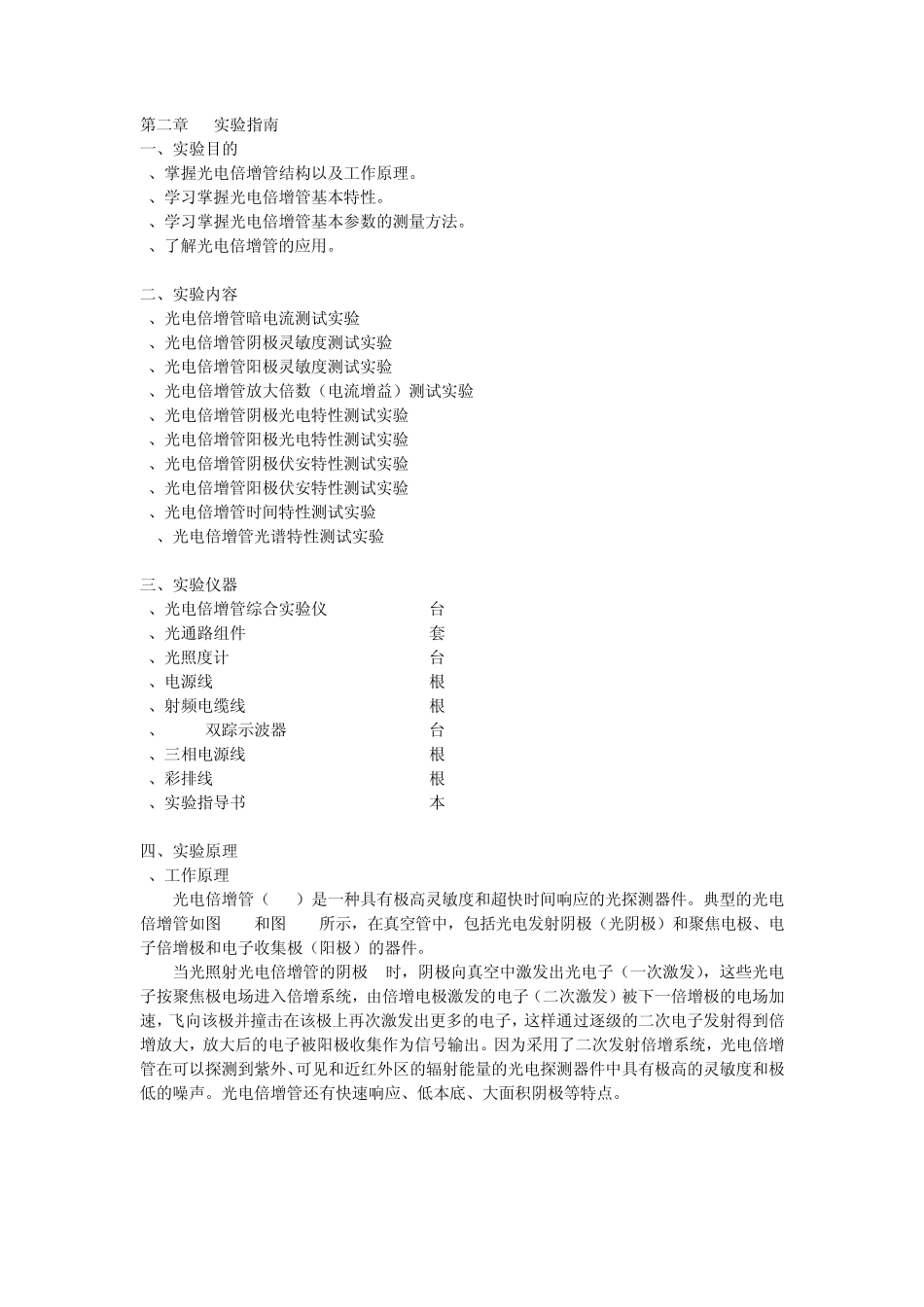

光电倍增管综合实验 指导老师:王凌波 组长:柳凯 组员:蔡伦 窦淼全 高升 二、实验仪说明 GCPMT-B型光电倍增管综合实验仪由电路 PCB板和结构件两部分组成,如图 1-1所示,在电路 PCB板部分,将精密电流表(nA级)及高压电压表(0~2000V)集在电路板上,电路部分由精密电流表检测单元、光源及光调制单元、时间特性测试单元、光电倍增管供电电路以及相关调节单元等几个模块组成;在结构件部分,所有易损贵重光器件均安装在独立的光通路组件内,如光源、分光镜、光照度计探头、光电倍增管等等,这样不仅可以满足所需求的避光环境,而且可以使学生在实验过程中对光电倍增管性能测试的光路原理一目了然,实验操作记录方便。所有结构件均嵌入在硬质海绵内,可以对仪器进行的有效的保护,以免振动及其它因素造成仪器损坏。 图1-1 光电倍增管第二章 实验指南 一、实验目的 1、掌握光电倍增管结构以及工作原理。 2、学习掌握光电倍增管基本特性。 3、学习掌握光电倍增管基本参数的测量方法。 4、了解光电倍增管的应用。 二、实验内容 1、光电倍增管暗电流测试实验 2、光电倍增管阴极灵敏度测试实验 3、光电倍增管阳极灵敏度测试实验 4、光电倍增管放大倍数(电流增益)测试实验 5、光电倍增管阴极光电特性测试实验 6、光电倍增管阳极光电特性测试实验 7、光电倍增管阴极伏安特性测试实验 8、光电倍增管阳极伏安特性测试实验 9、光电倍增管时间特性测试实验 10、光电倍增管光谱特性测试实验 三、实验仪器 1、光电倍增管综合实验仪 1台 2、光通路组件 1套 3、光照度计 1台 4、电源线 1根 5、射频电缆线 2根 6、100M 双踪示波器 1台 7、三相电源线 1根 8、彩排线 1根 9、实验指导书 1本 四、实验原理 1、工作原理 光电倍增管(PMT)是一种具有极高灵敏度和超快时间响应的光探测器件。典型的光电倍增管如图 2-1和图 2-2所示,在真空管中,包括光电发射阴极(光阴极)和聚焦电极、电子倍增极和电子收集极(阳极)的器件。 当光照射光电倍增管的阴极 k时,阴极向真空中激发出光电子(一次激发),这些光电子按聚焦极电场进入倍增系统,由倍增电极激发的电子(二次激发)被下一倍增极的电场加速,飞向该极并撞击在该极上再次激发出更多的电子,这样通过逐级的二次电子发射得到倍增放大,放大后的电子被阳极收集作为信号输出。因为采用了二次发射倍增系统,光电倍增管在可以探测到紫外、可见和近红外区的...
