光电耦合器在数字开关电源中的应用

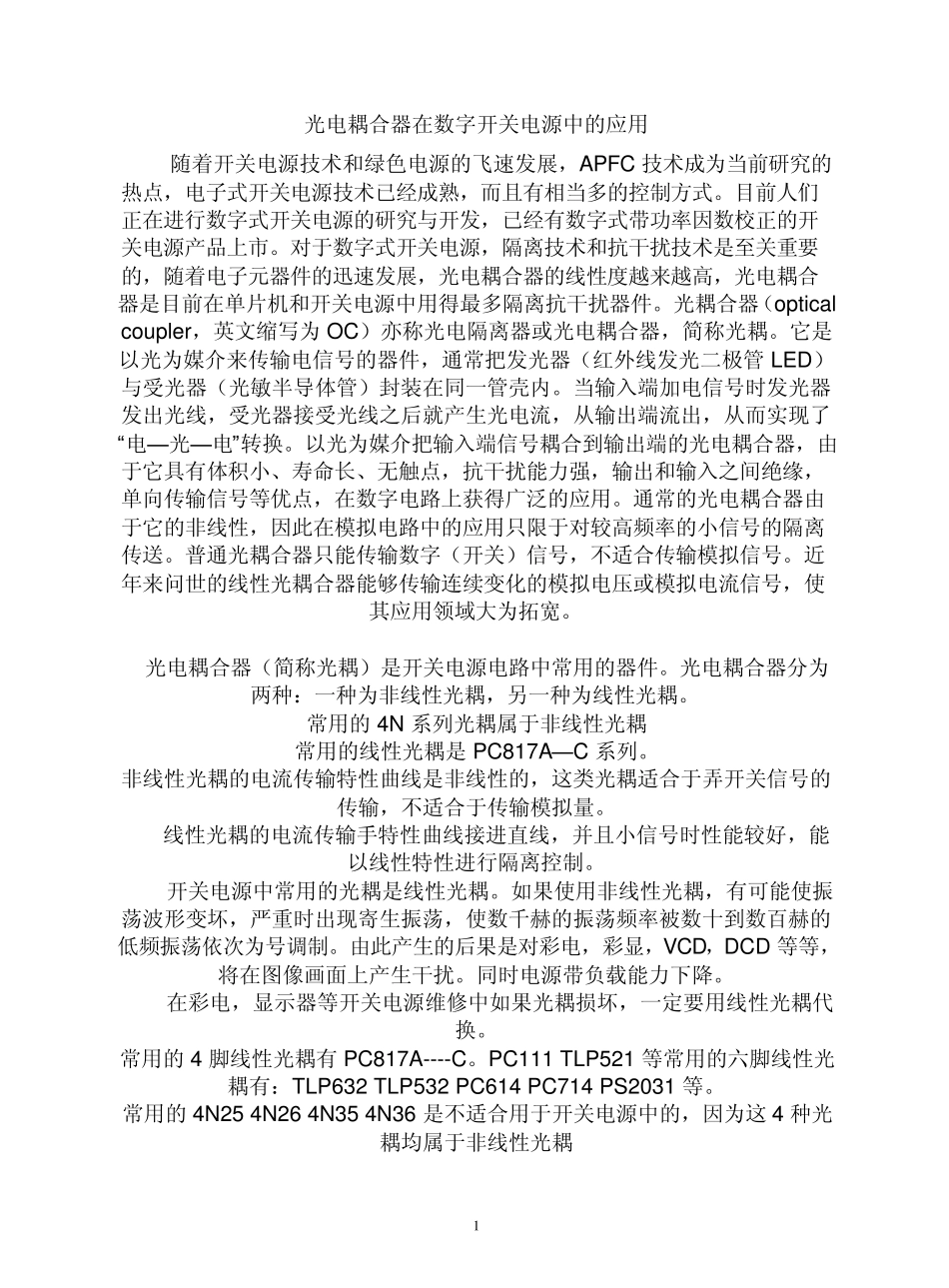

光电耦合器在数字开关电源中的应用_第1页
1/6

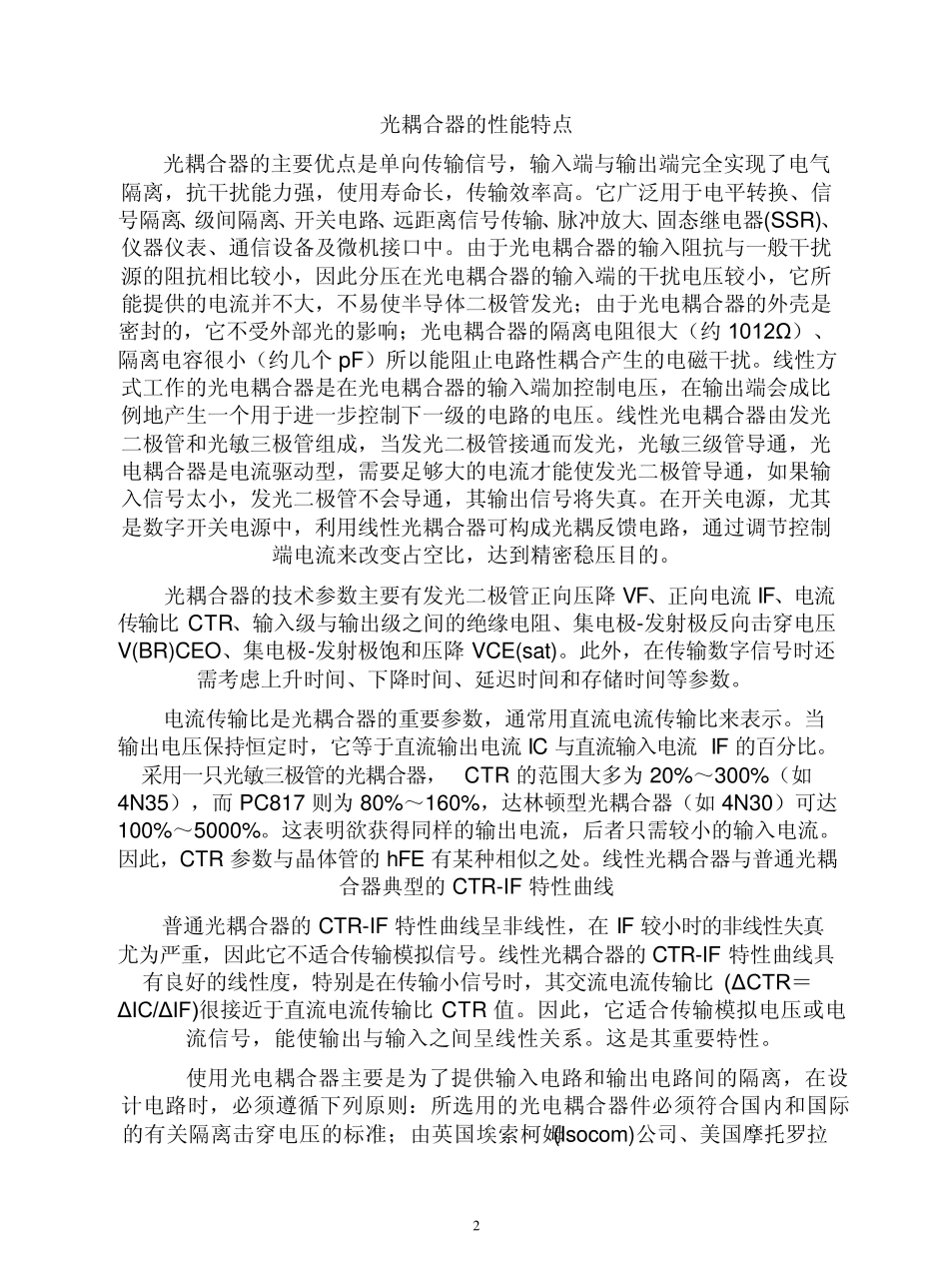

光电耦合器在数字开关电源中的应用_第2页
2/6

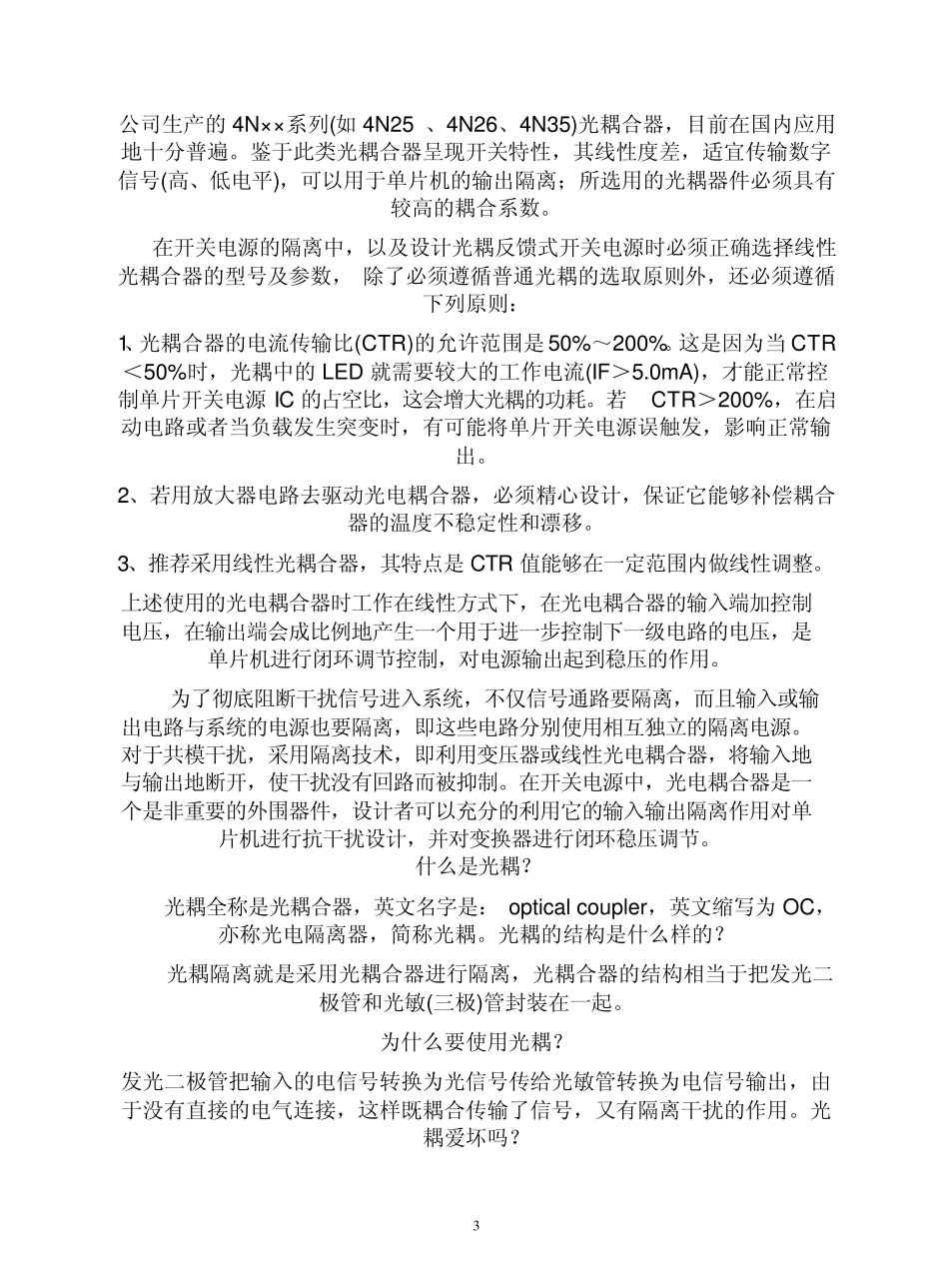

光电耦合器在数字开关电源中的应用_第3页
3/6
1 光电耦合器在数字开关电源中的应用 随着开关电源技术和绿色电源的飞速发展,APFC 技术成为当前研究的热点,电子式开关电源技术已经成熟,而且有相当多的控制方式。目前人们正在进行数字式开关电源的研究与开发,已经有数字式带功率因数校正的开关电源产品上市。对于数字式开关电源,隔离技术和抗干扰技术是至关重要的,随着电子元器件的迅速发展,光电耦合器的线性度越来越高,光电耦合器是目前在单片机和开关电源中用得最多隔离抗干扰器件。光耦合器(optical cou pler,英文缩写为 OC)亦称光电隔离器或光电耦合器,简称光耦。它是以光为媒介来传输电信号的器件,通常把发光器(红外线发光二极管 LED)与受光器(光敏半导体管)封装在同一管壳内。当输入端加电信号时发光器发出光线,受光器接受光线之后就产生光电流,从输出端流出,从而实现了“电—光—电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器,由于它具有体积小、寿命长、无触点,抗干扰能力强,输出和输入之间绝缘,单向传输信号等优点,在数字电路上获得广泛的应用。通常的光电耦合器由于它的非线性,因此在模拟电路中的应用只限于对较高频率的小信号的隔离传送。普通光耦合器只能传输数字(开关)信号,不适合传输模拟信号。近年来问世的线性光耦合器能够传输连续变化的模拟电压或模拟电流信号,使其应用领域大为拓宽。 光电耦合器(简称光耦)是开关电源电路中常用的器件。光电耦合器分为两种:一种为非线性光耦,另一种为线性光耦。 常用的 4N 系列光耦属于非线性光耦 常用的线性光耦是 PC817A—C 系列。 非线性光耦的电流传输特性曲线是非线性的,这类光耦适合于弄开关信号的传输,不适合于传输模拟量。 线性光耦的电流传输手特性曲线接进直线,并且小信号时性能较好,能以线性特性进行隔离控制。 开关电源中常用的光耦是线性光耦。如果使用非线性光耦,有可能使振荡波形变坏,严重时出现寄生振荡,使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电,彩显,VCD,DCD 等等,将在图像画面上产生干扰。同时电源带负载能力下降。 在彩电,显示器等开关电源维修中如果光耦损坏,一定要用线性光耦代换。 常用的 4 脚线性光耦有 PC817A----C。PC111 TLP521 等常用的六脚线性光耦有:TLP632 TLP532 PC614 PC714 PS2031 等。 常用的 4N25 4N26 4N35 4N36 是不适合用于开关电源中的,因为这 4 种光耦...
