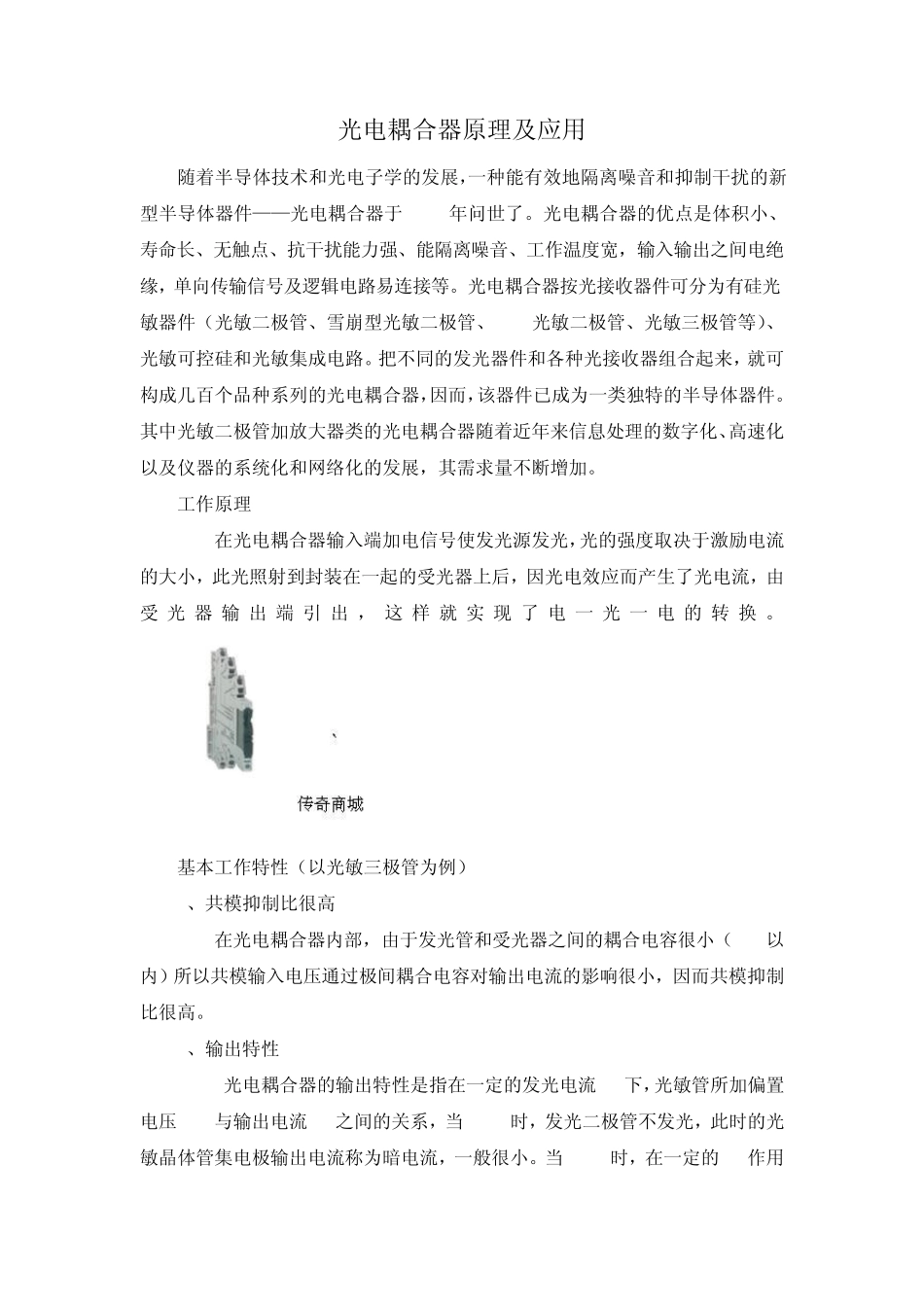

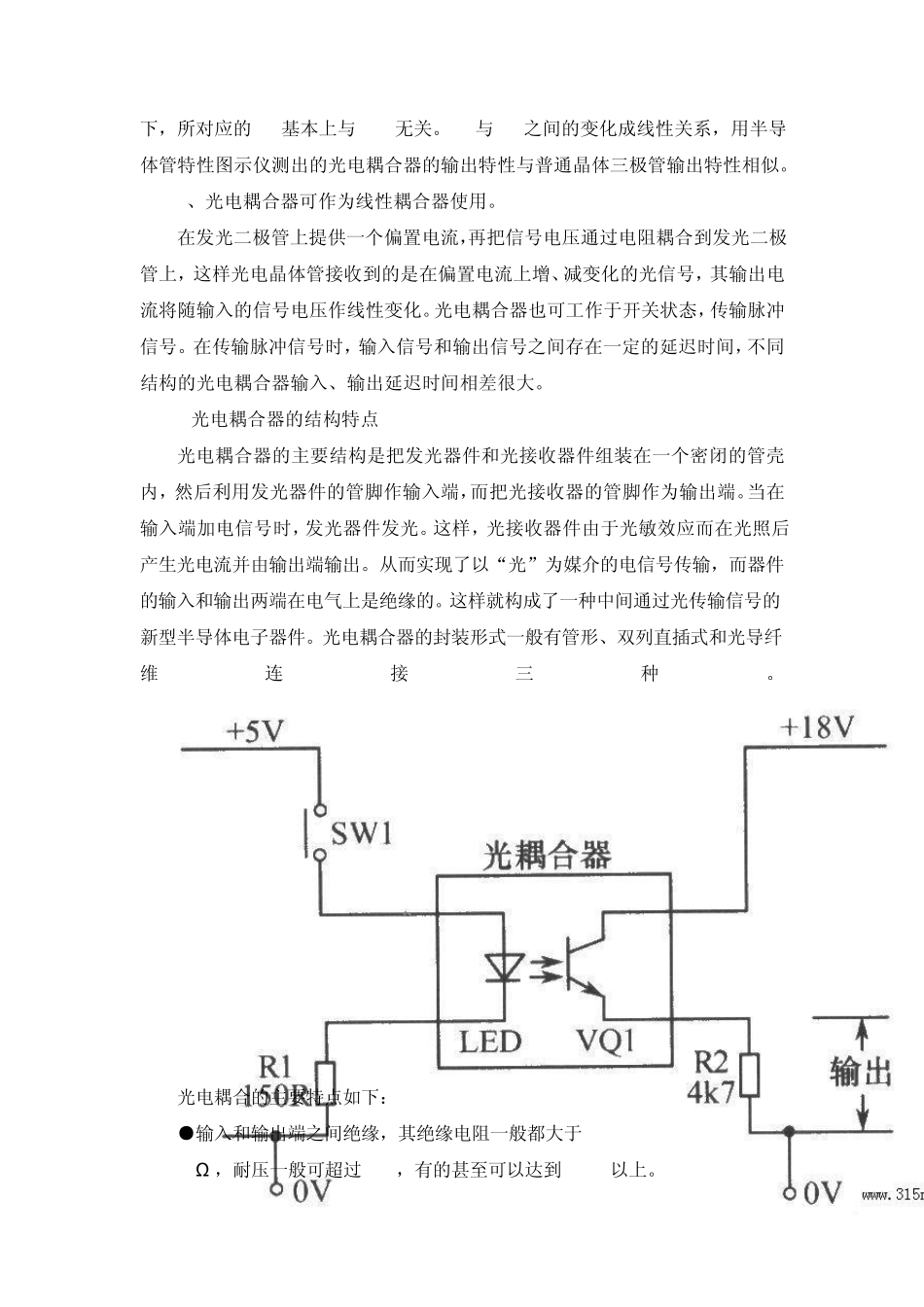

光电耦合器原理及应用 随着半导体技术和光电子学的发展，一种能有效地隔离噪音和抑制干扰的新型半导体器件——光电耦合器于 1966年问世了。光电耦合器的优点是体积小、寿命长、无触点、抗干扰能力强、能隔离噪音、工作温度宽，输入输出之间电绝缘，单向传输信号及逻辑电路易连接等。光电耦合器按光接收器件可分为有硅光敏器件（光敏二极管、雪崩型光敏二极管、PIN光敏二极管、光敏三极管等）、光敏可控硅和光敏集成电路。把不同的发光器件和各种光接收器组合起来，就可构成几百个品种系列的光电耦合器，因而，该器件已成为一类独特的半导体器件。其中光敏二极管加放大器类的光电耦合器随着近年来信息处理的数字化、高速化以及仪器的系统化和网络化的发展，其需求量不断增加。 工作原理 在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受 光器输 出 端 引 出 ，这 样 就 实 现 了 电一光一电的转 换 。 基本工作特性（以光敏三极管为例） A、共模抑制比很高 在光电耦合器内部，由于发光管和受光器之间的耦合电容很小（2pF以内）所以共模输入电压通过极间耦合电容对输出电流的影响很小，因而共模抑制比很高。 B、输出特性 光电耦合器的输出特性是指在一定的发光电流 IF下，光敏管所加偏置电压 VCE与输出电流 IC之间的关系，当 IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。当 IF>0时，在一定的IF作用下，所对应的 IC基本上与 VCE无关。IC与 IF之间的变化成线性关系，用半导体管特性图示仪测出的光电耦合器的输出特性与普通晶体三极管输出特性相似。 C、光电耦合器可作为线性耦合器使用。 在发光二极管上提供一个偏置电流，再把信号电压通过电阻耦合到发光二极管上，这样光电晶体管接收到的是在偏置电流上增、减变化的光信号，其输出电流将随输入的信号电压作线性变化。光电耦合器也可工作于开关状态，传输脉冲信号。在传输脉冲信号时，输入信号和输出信号之间存在一定的延迟时间，不同结构的光电耦合器输入、输出延迟时间相差很大。 1光电耦合器的结构特点 光电耦合器的主要结构是把发光器件和光接收器件组装在一个密闭的管壳内，然后利用发光器件的管脚作输入端，而把光接收器的管脚作为输出端。当在输入端加电信号时，发光器件发光。这样，光接收器件由于光敏效应而在光照后产生...
