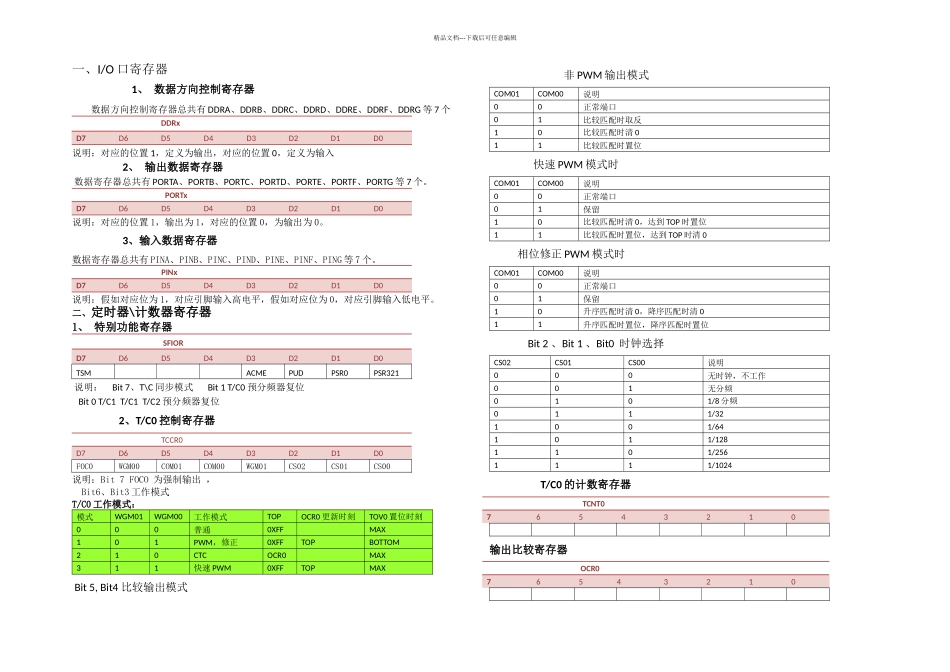

精品文档---下载后可任意编辑一、I/O 口寄存器 1、 数据方向控制寄存器数据方向控制寄存器总共有 DDRA、DDRB、DDRC、DDRD、DDRE、DDRF、DDRG 等 7 个DDRx D7D6D5D4D3D2D1D0说明：对应的位置 1，定义为输出，对应的位置 0，定义为输入 2、 输出数据寄存器 数据寄存器总共有 PORTA、PORTB、PORTC、PORTD、PORTE、PORTF、PORTG 等 7 个。 PORTx D7D6D5D4D3D2D1D0说明：对应的位置 1，输出为 1，对应的位置 0，为输出为 0。 3、输入数据寄存器数据寄存器总共有 PINA、PINB、PINC、PIND、PINE、PINF、PING 等 7 个。PINx D7D6D5D4D3D2D1D0说明：假如对应位为 1，对应引脚输入高电平，假如对应位为 0，对应引脚输入低电平。二、定时器\计数器寄存器1、 特别功能寄存器 SFIOR D7D6D5D4D3D2D1D0TSMACMEPUDPSR0PSR321 说明： Bit 7、T\C 同步模式 Bit 1 T/C0 预分频器复位 Bit 0 T/C1 T/C1 T/C2 预分频器复位2、T/C0 控制寄存器TCCR0D7D6D5D4D3D2D1D0FOC0WGM00COM01COM00WGM01CS02CS01CS00说明：Bit 7 FOCO 为强制输出 ， Bit6、Bit3 工作模式T/C0 工作模式：模式WGM01WGM00工作模式TOPOCR0 更新时刻TOV0 置位时刻000普通0XFFMAX101PWM，修正0XFFTOPBOTTOM210CTCOCR0MAX311快速 PWM0XFFTOPMAX Bit 5, Bit4 比较输出模式 非 PWM 输出模式COM01COM00说明00正常端口01比较匹配时取反10比较匹配时清 011比较匹配时置位快速 PWM 模式时COM01COM00说明00正常端口01保留10比较匹配时清 0，达到 TOP 时置位11比较匹配时置位，达到 TOP 时清 0相位修正 PWM 模式时COM01COM00说明00正常端口01保留10升序匹配时清 0，降序匹配时清 011升序匹配时置位，降序匹配时置位Bit 2 、Bit 1 、Bit0 时钟选择CS02CS01CS00说明000无时钟，不工作001无分频0101/8 分频0111/321001/641011/1281101/2561111/1024T/C0 的计数寄存器 TCNT0 76543210输出比较寄存器 OCR0 76543210精品文档---下载后可任意编辑T/C 中断屏蔽寄存器 TIMSK 76543210OCIE0TOIE0Bit 1 输出比较匹配使能 Bit 0 T/C0 溢出使能T/C 中断标志寄存器TIFR 76543210OCF0TOV0Bit 1 输出比较匹配标志 Bit 0 T/C0 溢出标志2、定时/计数器 2（大多定时/计数器 1 大多一样，注意区分）定时/计数器 2 控制器寄存器 TCCR2 76543210FOC2WGM20COM21COM20WGM21CS22CS21CS020说明：Bit 7 强制输出比较 Bit6...
