六类水晶头制作方法

下载本文档

阅读 171
下载 20
格式 pdf
大小 1.27 MB
约8页
2025-02-07 发布于天津市
收藏
评论
点赞(0)
海报
举报

1/8页

2/8页

3/8页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

文本预览下载提示常见问题

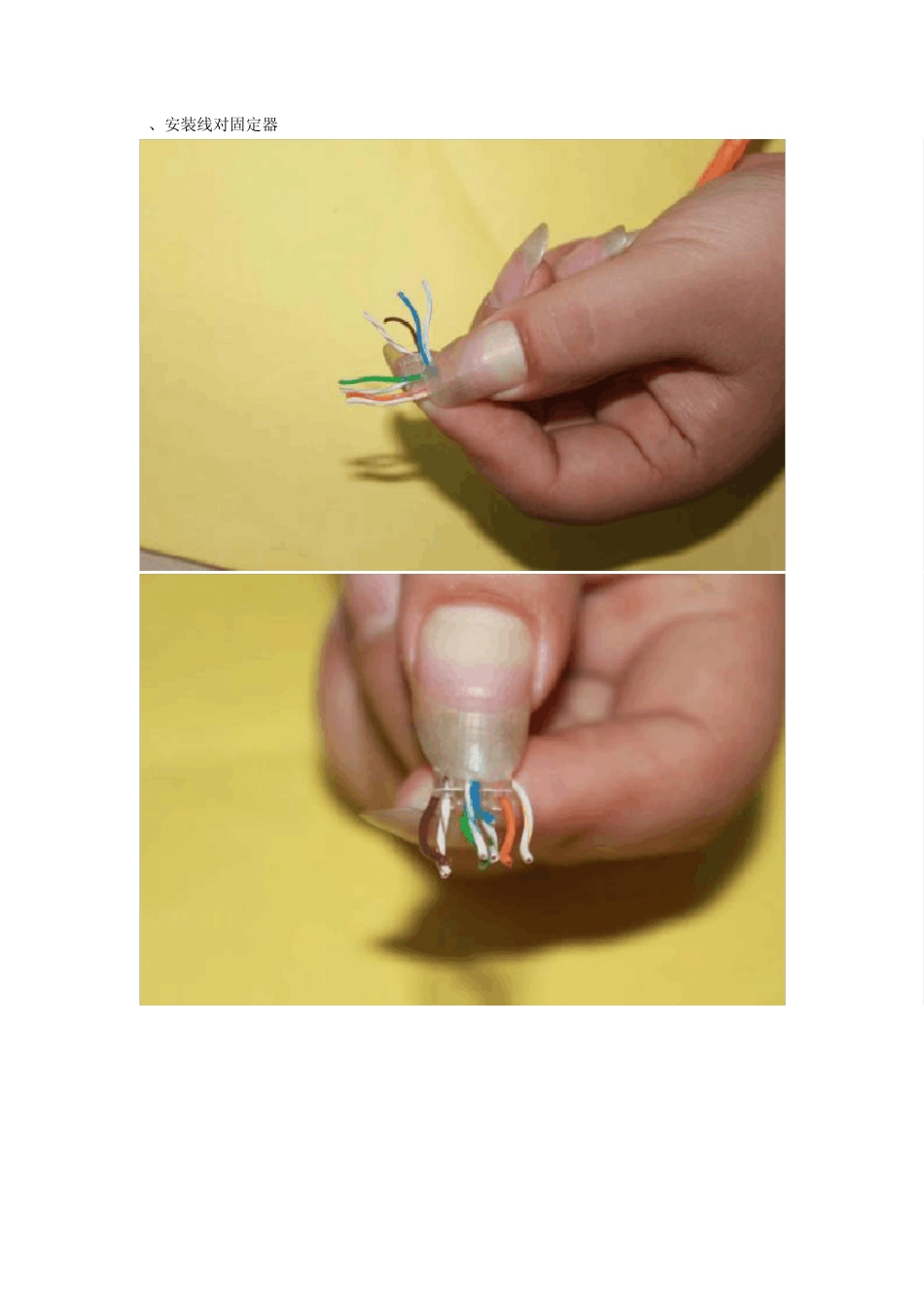

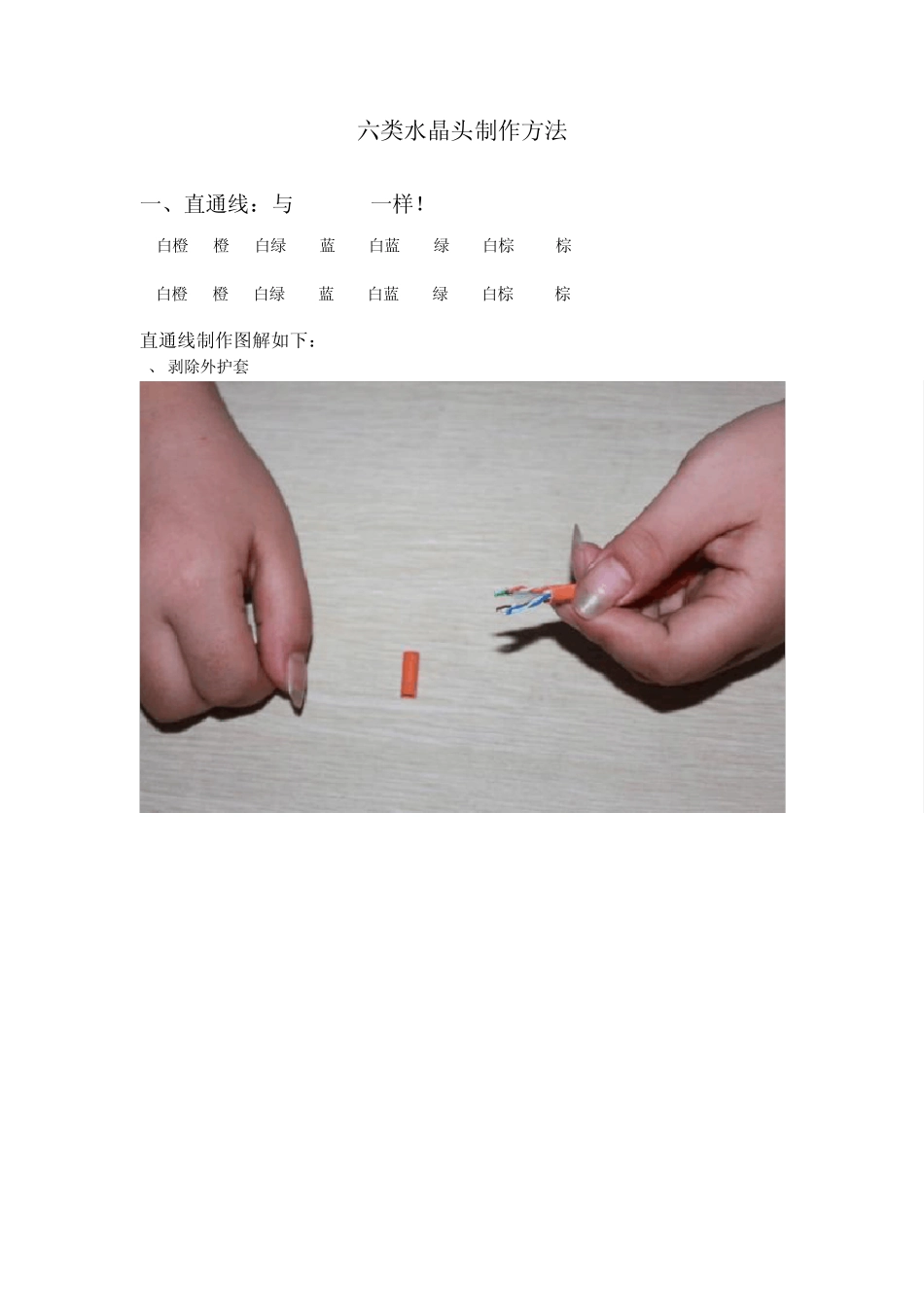

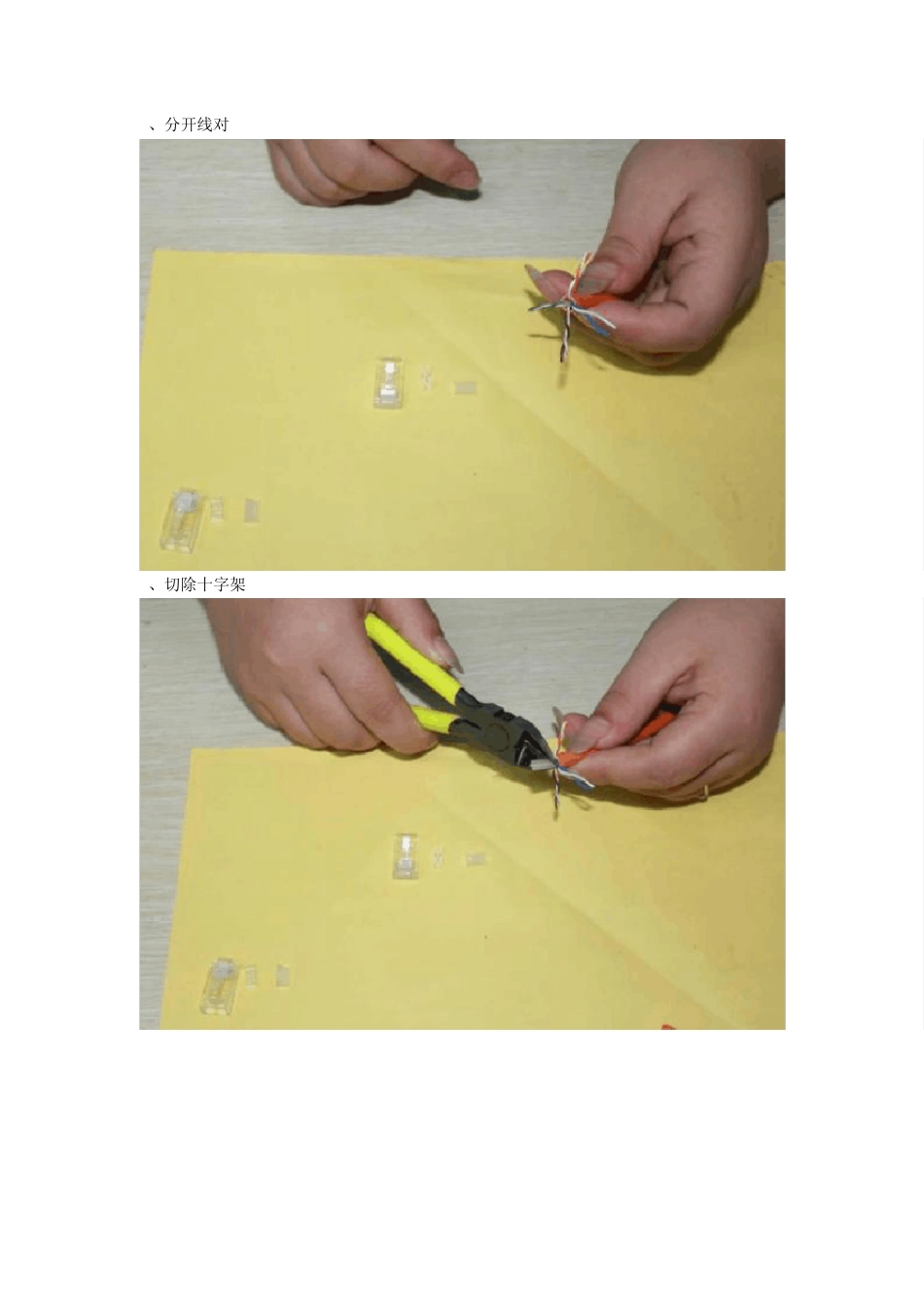

六类水晶头制作方法一、直通线：与 100MB一样！A:白橙橙白绿蓝白蓝绿白棕棕B:白橙橙白绿蓝白蓝绿白棕棕直通线制作图解如下：1、剥除外护套2、分开线对3、切除十字架4、安装线对固定器5、切平导体端6、安装芯线固定器8、再次切平导体端9、套接水晶头外壳10、压接水接头二、交叉线：与 100MB交叉线相比，4、5和 7、8还要交叉一次。A：白橙（1）、橙（2）、白绿（3）、蓝（4）、白蓝（5）、绿（6）、白棕（7）、棕（8）B：白绿（3）、绿（6）、白橙（1）、白棕（7）、棕（8）、橙（2）、蓝（4）、白蓝（5）三、注意事项：不要以为所有的六类网线均为交叉地！！！交换机与电脑接一定要直通！要不不小心就上百兆！最后所有人在做的时候注意将交换机强制为全双工，1000。四、华为设置：intg0/0/1dufu/#全双工speed1000/#1000MB
