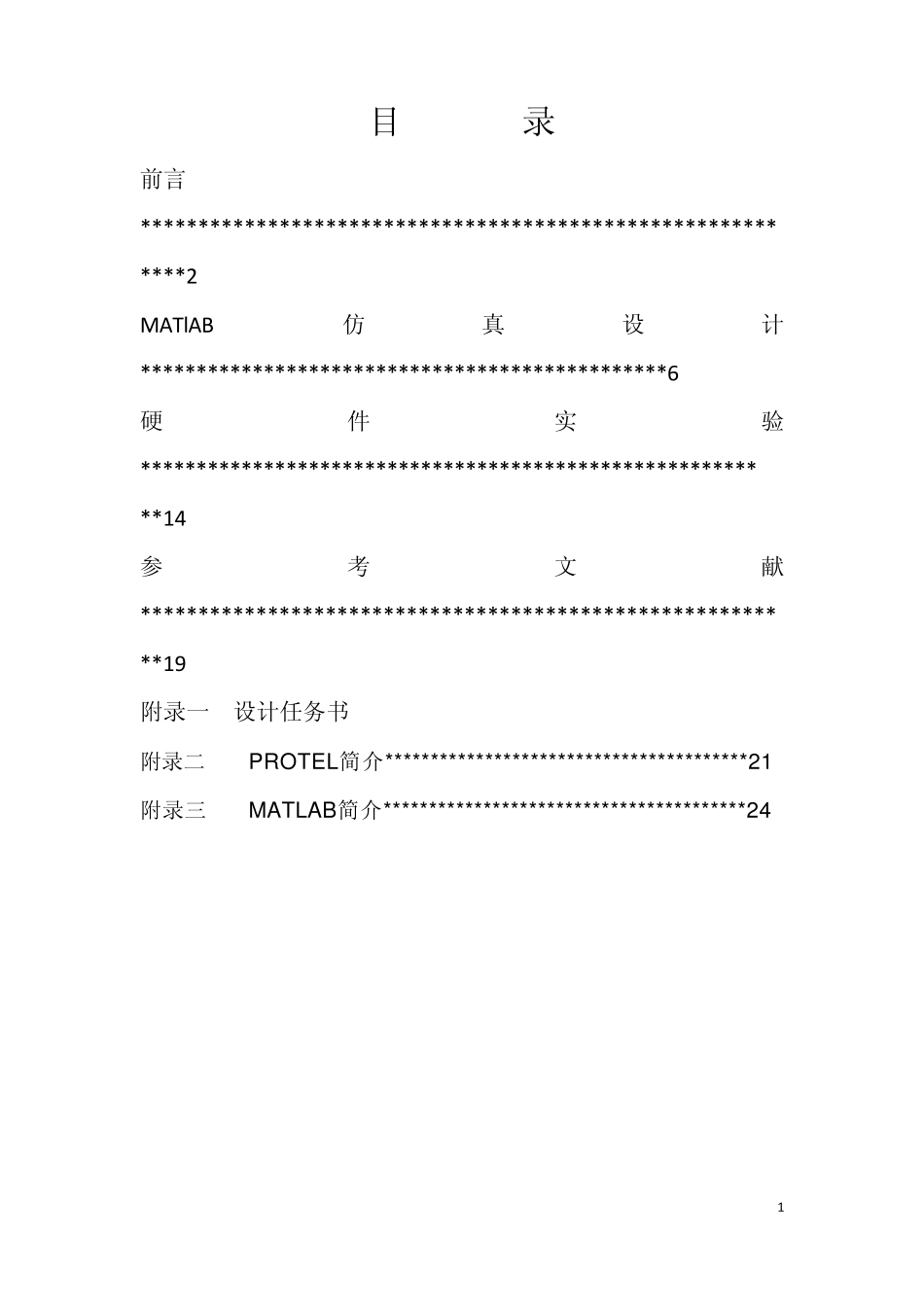

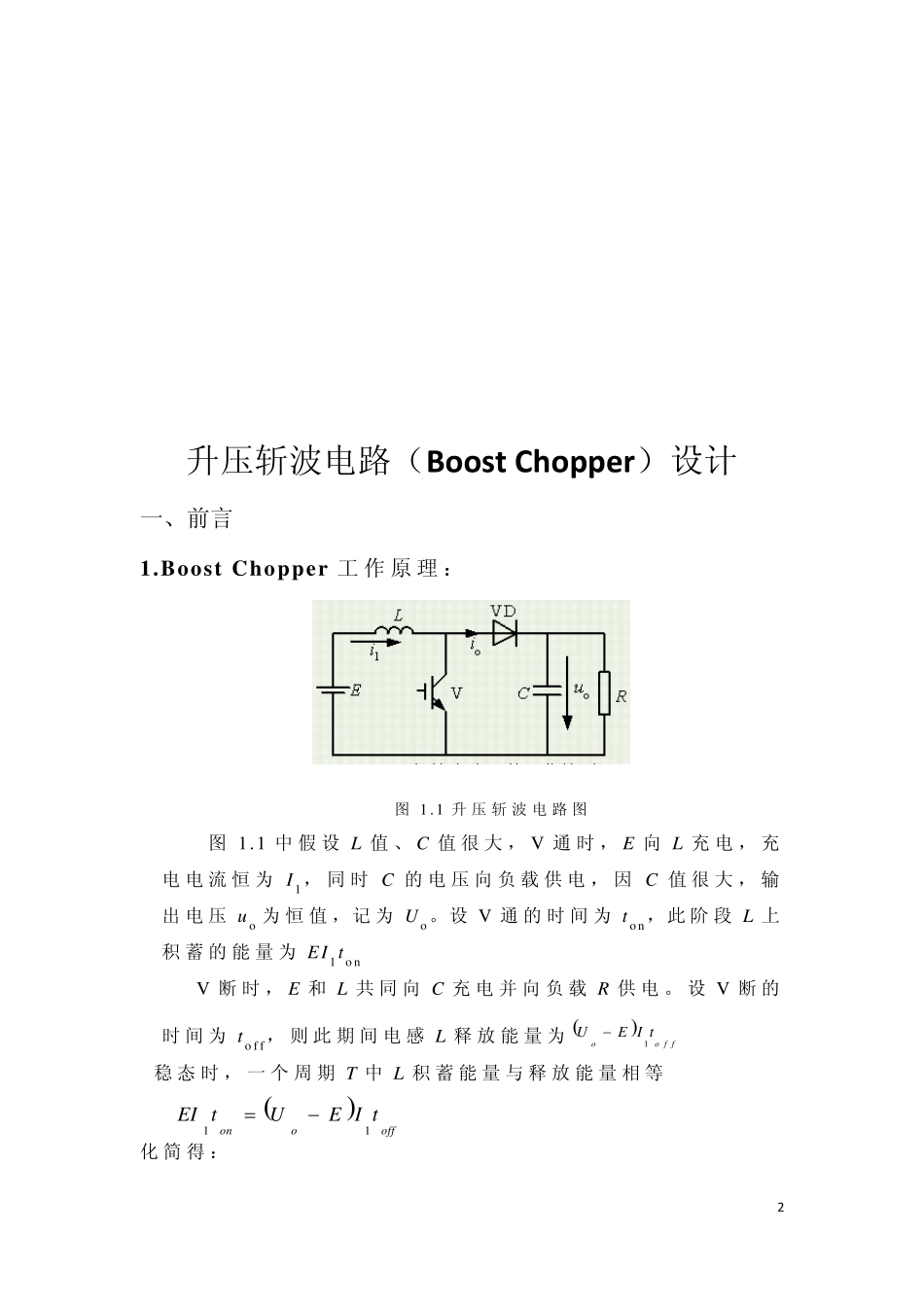

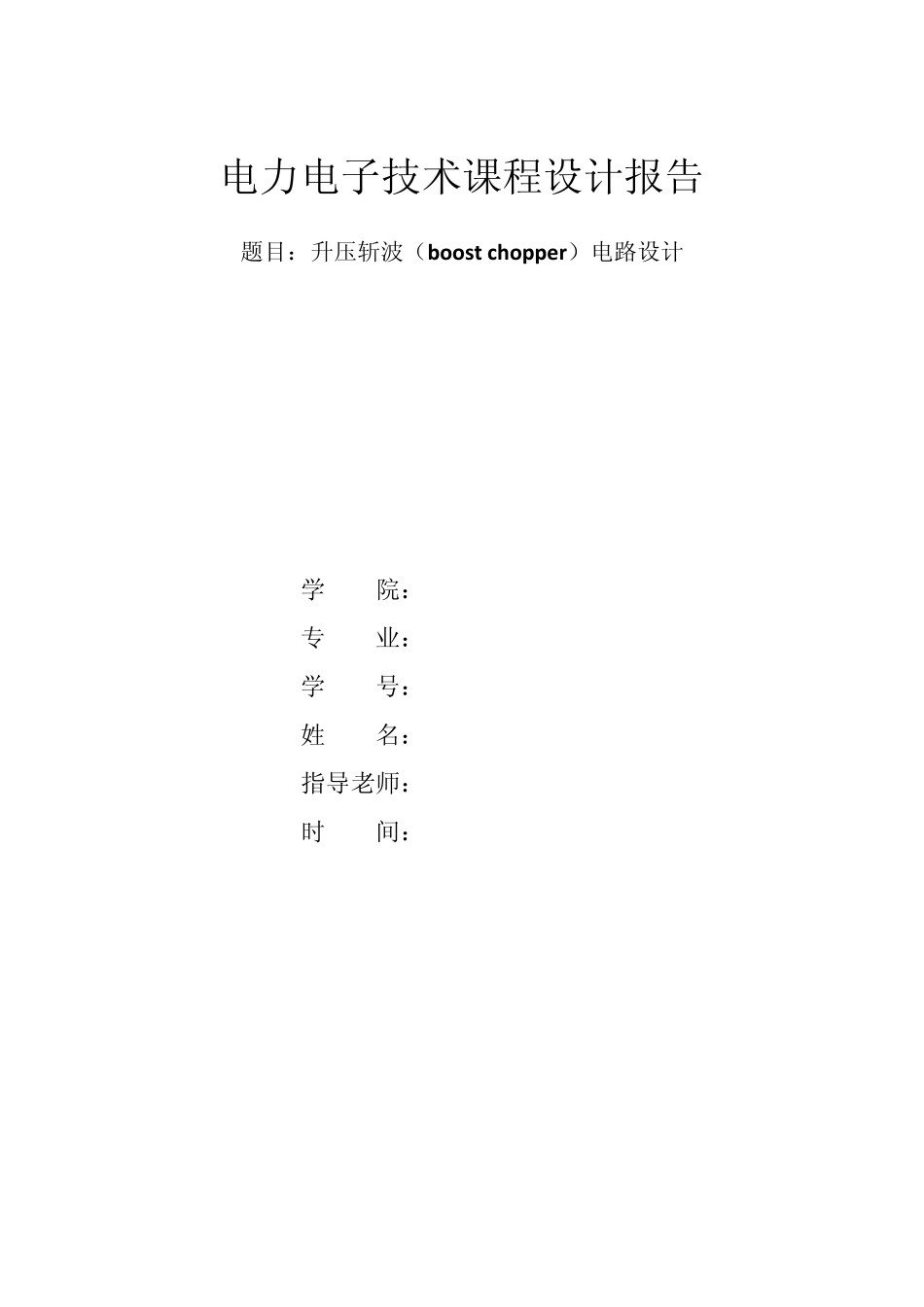

电力电子技术课程设计报告 题目：升压斩波（boost chopper）电路设计 学 院： 专 业： 学 号： 姓 名： 指导老师： 时 间： 1 目 录 前言***********************************************************2 MATlAB仿真设计***********************************************6 硬件实验*********************************************************14 参考文献*********************************************************19 附录一 设计任务书*************************************20 附录二 PROTEL简介****************************************21 附录三 MATLAB简介****************************************24 2 升压斩波电路（Boost Chopper）设计 一、前言 1.Boost Chopper 工 作 原 理 ： 图 1.1 升压斩波电路图 图 1.1 中 假 设L 值 、 C 值 很 大 ， V 通 时 ， E 向 L 充 电， 充电电流 恒 为 I 1， 同 时 C 的 电压向 负 载 供 电， 因 C 值 很 大 ， 输出 电压u o 为 恒 值 ，记 为 U o 。设V 通 的 时 间 为 t o n ，此 阶 段 L 上积 蓄 的 能 量 为 EI 1t o n V 断 时 ， E 和 L 共 同 向 C 充 电并 向 负 载 R 供 电。 设V 断 的时 间 为 t o f f， 则 此 期 间 电感 L 释 放 能 量 为 o f fotIEU1 稳 态 时 ， 一个 周 期 T 中 L 积 蓄 能 量 与 释 放 能 量 相 等 offoontIEUtEI11 化 简 得 ： 3 EtTEtttUoffoffoffono （1） 1/offtT，输出电压高于电源电压，故称升压斩波电路。也称之为boost 变换器 offtT /— — 升压比 ，调 节 其 即 可 改 变U o。将 升压比 的 倒 数 记 作，即Tto f f。和 导 通 占 空 比 有 如 下 关 系 ： 1  （2） 因 此 ，式 （1）可 表 示 为 EEUo111 （3） 升压斩波电路能 使 输出电压高于电源电压的 原 因 ：L 储 能 之后 具有 使 电压泵 升的 作 用 ，电容 C 可 将 输出电压保 持 住 。 2 .升压斩波电路的 典 型 应 用 ： 1) 直 流 电动 机 传 动 2) 单 相 功 率 因 数 校 正 （Pow er Factor Correction— PFC）电路 3) 用 于其 他 交 直 流...
