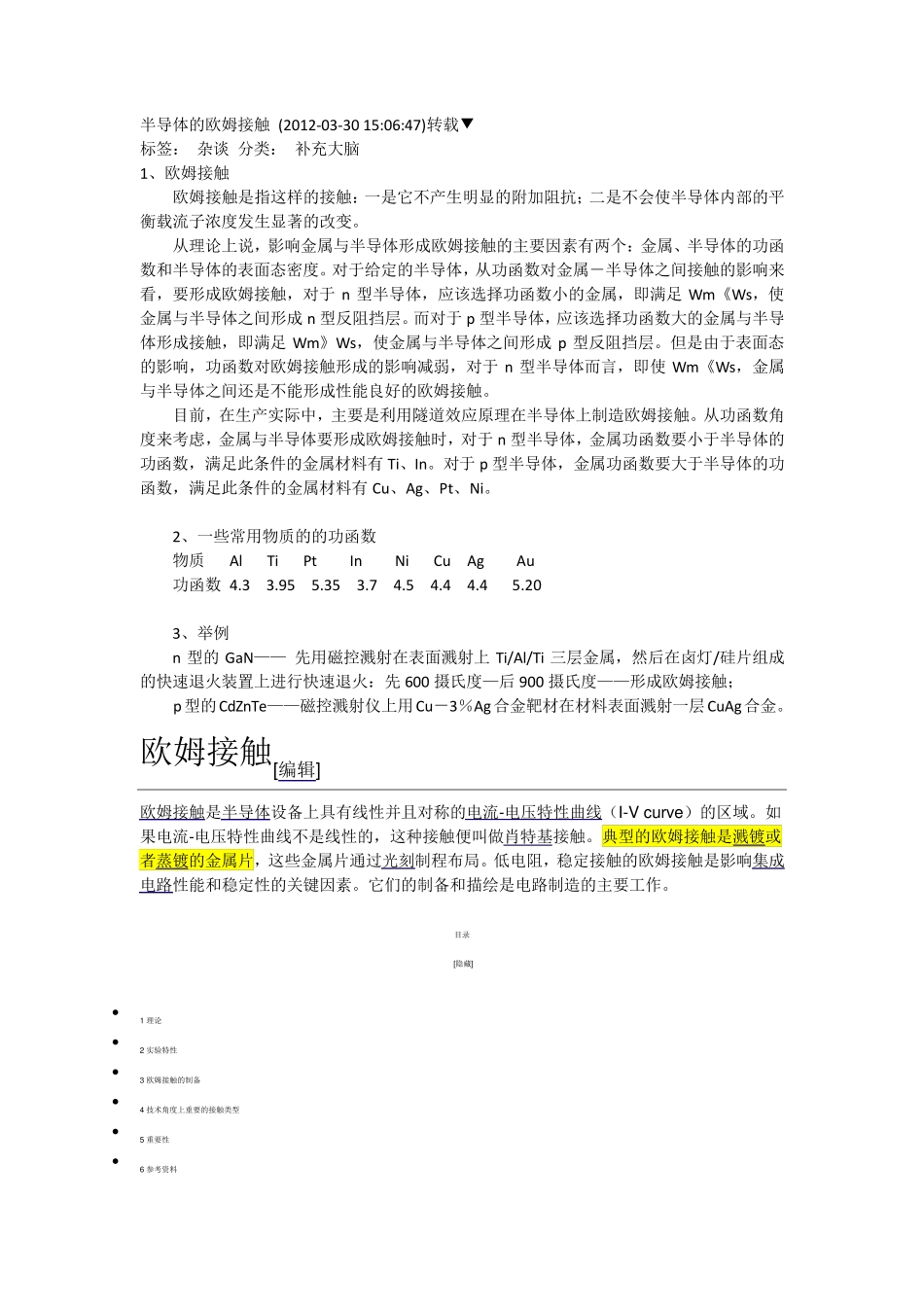

半 导 体 的 欧 姆 接 触 (2012-03-30 15:06:47)转 载 ▼ 标 签 ： 杂 谈 分 类 ： 补 充 大 脑 1、 欧 姆 接 触 欧 姆 接 触 是 指 这 样 的 接 触 ： 一 是 它 不 产 生 明 显 的 附 加 阻 抗 ； 二 是 不 会 使 半 导 体 内 部 的 平衡 载 流 子 浓 度 发 生 显 著 的 改 变 。 从 理 论 上 说 ， 影 响 金 属 与 半 导 体 形 成 欧 姆 接 触 的 主 要 因 素 有 两 个 ： 金 属 、 半 导 体 的 功 函数 和 半 导 体 的 表 面 态 密 度 。 对 于 给 定 的 半 导 体 ， 从 功 函 数 对 金 属 － 半 导 体 之 间 接 触 的 影 响 来看 ， 要 形 成 欧 姆 接 触 ， 对 于n 型 半 导 体 ， 应 该 选 择 功 函 数 小 的 金 属 ， 即 满 足Wm《 Ws， 使金 属 与 半 导 体 之 间 形 成 n 型 反 阻 挡 层 。 而 对 于 p 型 半 导 体 ， 应 该 选 择 功 函 数 大 的 金 属 与 半 导体 形 成 接 触 ， 即 满 足Wm》 Ws， 使 金 属 与 半 导 体 之 间 形 成p 型 反 阻 挡 层 。 但 是 由 于 表 面 态的 影 响 ， 功 函 数 对 欧 姆 接 触 形 成 的 影 响 减 弱 ， 对 于n 型 半 导 体 而 言 ， 即 使Wm《 Ws， 金 属与 半 导 体 之 间 还 是 不 能 形 成 性 能 良 好 的 欧 姆 接 触 。 目 前 ， 在 生 产 实 际 中 ， 主 要 是 利 用 隧 道 效 应 原理 在 半 导 体 上 制造欧 姆 接 触 。 从 功 函 数 角度 来 考虑， 金 属 与 半 导 体 要 形 成 欧 姆 接 触 时， 对 于 n 型 半 导 体 ， 金 属 功 函 数 要 小 于 半 导 体 的功 函 数 ， 满 足 此条件的 金 属 材料有 Ti、 In。 对 于 p 型 半 导 体 ， 金 属 功 函 数 要 大 于 半 导 体 的 功函 数 ， 满 足 此条件的 金 属 材料有 Cu 、 Ag、 Pt、 Ni。 2、 一 些常用 物质的 的 功 函 数 物质 Al Ti Pt In Ni Cu Ag Au 功 函 数 4.3 3.95 5.35 3.7 4.5 4.4 4.4 5.20 3、 举例 n 型 的GaN—— 先用 磁...
