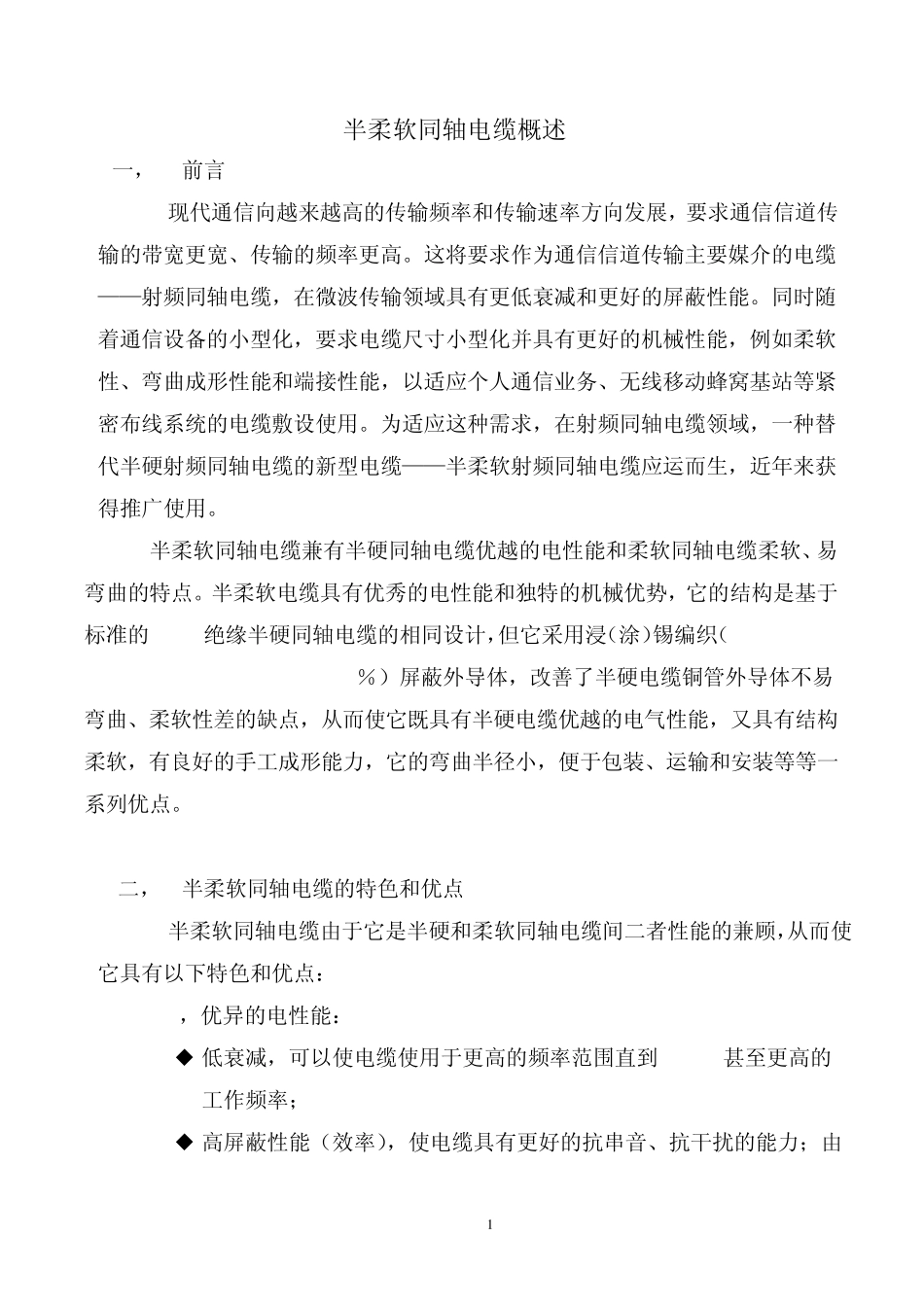

半柔软同轴电缆概述_第1页
1/20

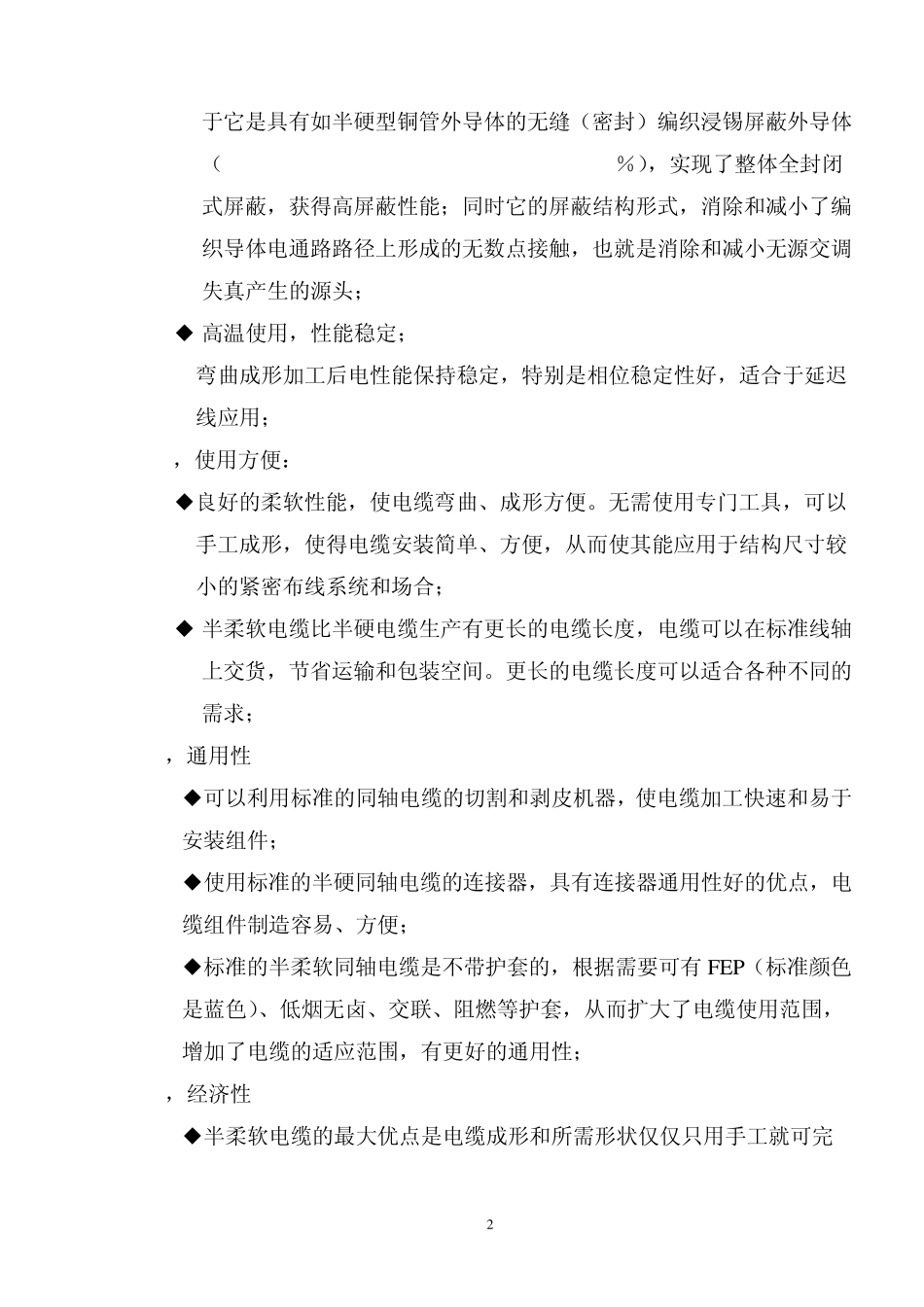

半柔软同轴电缆概述_第2页
2/20

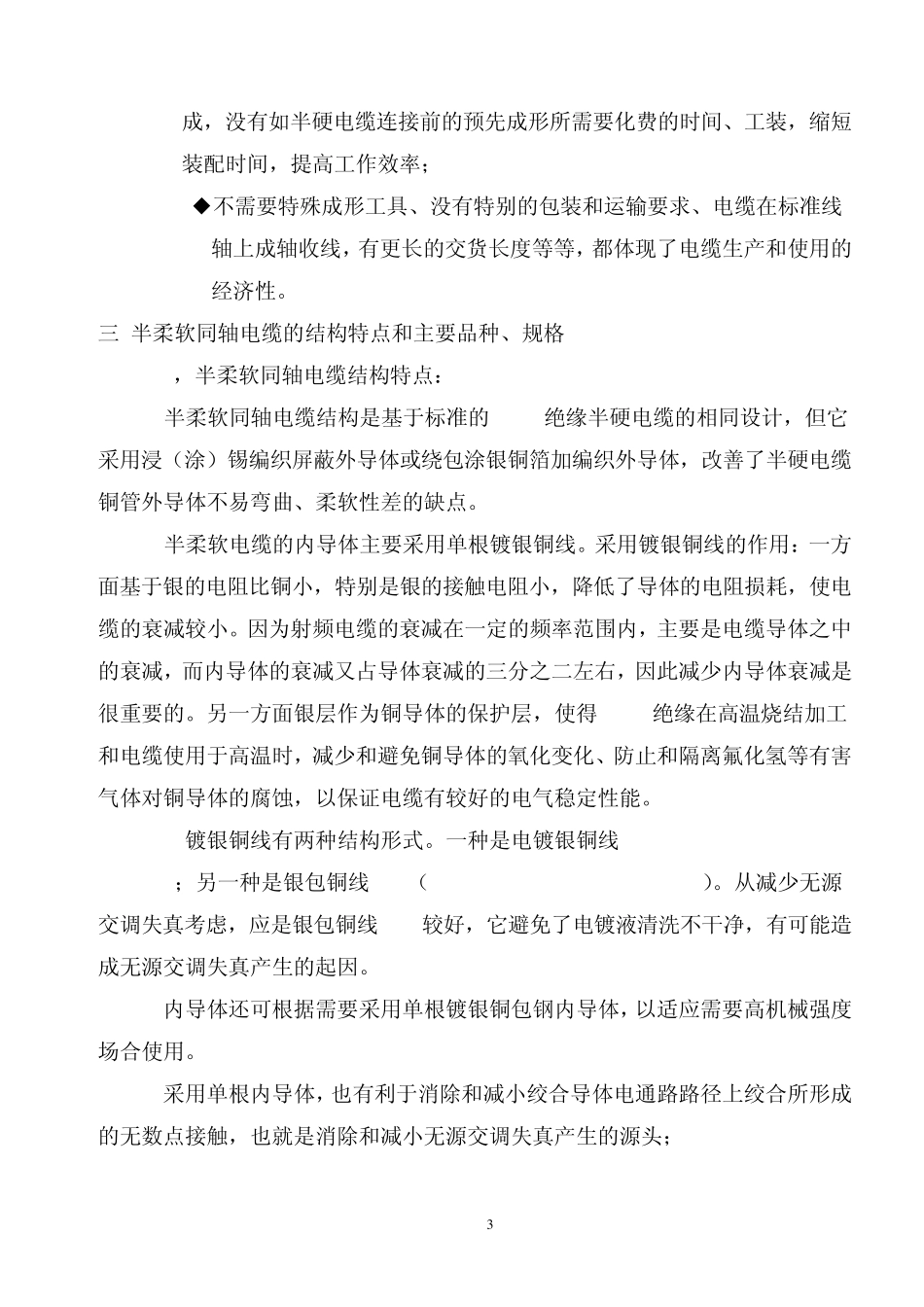

半柔软同轴电缆概述_第3页
3/20
1 半柔软同轴电缆概述 一, 前言 现代通信向越来越高的传输频率和传输速率方向发展,要求通信信道传输的带宽更宽、传输的频率更高。这将要求作为通信信道传输主要媒介的电缆——射频同轴电缆,在微波传输领域具有更低衰减和更好的屏蔽性能。同时随着通信设备的小型化,要求电缆尺寸小型化并具有更好的机械性能,例如柔软性、弯曲成形性能和端接性能,以适应个人通信业务、无线移动蜂窝基站等紧密布线系统的电缆敷设使用。为适应这种需求,在射频同轴电缆领域,一种替代半硬射频同轴电缆的新型电缆——半柔软射频同轴电缆应运而生,近年来获得推广使用。 半柔软同轴电缆兼有半硬同轴电缆优越的电性能和柔软同轴电缆柔软、易弯曲的特点。半柔软电缆具有优秀的电性能和独特的机械优势,它的结构是基于标准的PTFE绝缘半硬同轴电缆的相同设计,但它采用浸(涂)锡编织(tin-soaked copper braid,coverange100%)屏蔽外导体,改善了半硬电缆铜管外导体不易弯曲、柔软性差的缺点,从而使它既具有半硬电缆优越的电气性能,又具有结构柔软,有良好的手工成形能力,它的弯曲半径小,便于包装、运输和安装等等一系列优点。 二, 半柔软同轴电缆的特色和优点 半柔软同轴电缆由于它是半硬和柔软同轴电缆间二者性能的兼顾,从而使它具有以下特色和优点: 1,优异的电性能: ◆ 低衰减,可以使电缆使用于更高的频率范围直到 20GHz甚至更高的工作频率; ◆ 高屏蔽性能(效率),使电缆具有更好的抗串音、抗干扰的能力;由 2 于它是具有如半硬型铜管外导体的无缝(密封)编织浸锡屏蔽外导体(tin-soaked copper braid,coverange100%),实现了整体全封闭式屏蔽,获得高屏蔽性能;同时它的屏蔽结构形式,消除和减小了编织导体电通路路径上形成的无数点接触,也就是消除和减小无源交调失真产生的源头; ◆ 高温使用,性能稳定; 弯曲成形加工后电性能保持稳定,特别是相位稳定性好,适合于延迟线应用; 2,使用方便: ◆良好的柔软性能,使电缆弯曲、成形方便。无需使用专门工具,可以手工成形,使得电缆安装简单、方便,从而使其能应用于结构尺寸较小的紧密布线系统和场合; ◆ 半柔软电缆比半硬电缆生产有更长的电缆长度,电缆可以在标准线轴上交货,节省运输和包装空间。更长的电缆长度可以适合各种不同的需求; 3,通用性 ◆可以利用标准的同轴电缆的切割和剥皮机器,使电缆加工快速和易于安装组件; ◆使用标准的半硬同轴电缆的...
