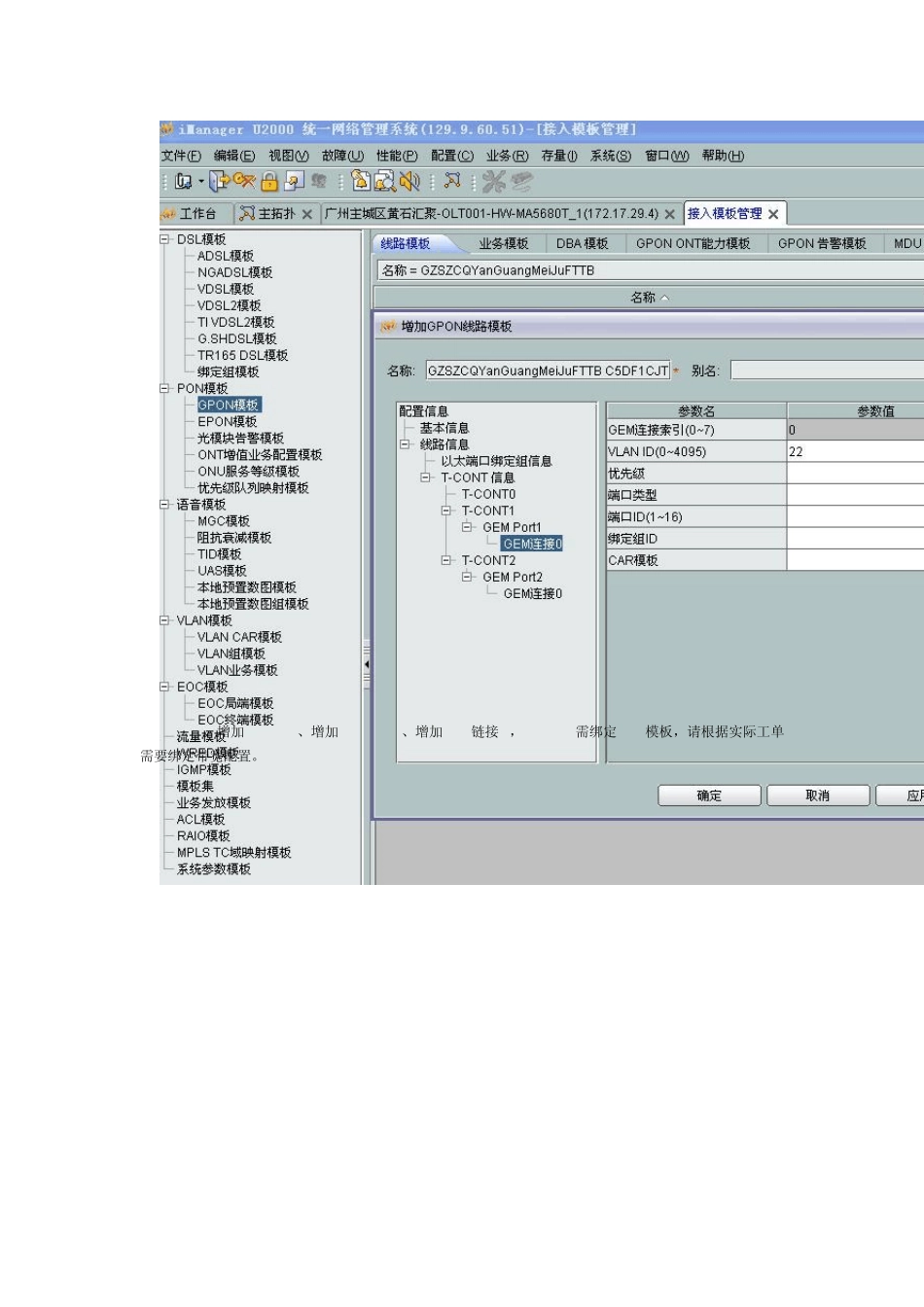

华为ONU配置业务指引 举例说明： B类ONU配置指引：MA5620 线路模板名称：GZSZCQYanGuangMeiJuFTTB C5DF1CJT ONU网管vlan：22 Cvlan:1534 Svlan:1269 在OLT增加vlan 并在上行口透传 1、 首先在网管服务器增加一个B类ONU的线路模板下发到OLT设备。 1-1、网管U2000终端→配置→接入模板管理→右键增加全局线路模板，增加T-CONT1、增加GEM Port1、增加GEM链接 0，T-CONT1需绑定 DBA模板，请根据实际工单需要绑定带宽配置。 1-2、GEM链接 0映射网管vlan 22 1-3、增加 T-CONT2、增加 GEM Port2、增加 GEM链接 0，T-CONT2需绑定 DBA模板，请根据实际工单需要绑定带宽配置。 1-4、GEM链接 0映射业务 Cvlan 1534 2、 下发线路模板到OLT设备 2-1、选择线路模板右键→下发模板到设备→选择相关OLT设备→确认 3、 注册 ONU设备 3-1、首先将自动发现上报上来 SN码的 ONU确认。 3-2、名称请根据实际修改，B类的 ONU类型选择 MDU，线路模板选择上面新建的线路模板（根据实际的配置） 3-3、配置网管管理通道参数，SNMP模板名称选择 SNMP1，网络参数的网管 vlan、IP地址、掩码、网关请根据实际填写。OLT管理通道根据实际的填写、上下行流量根据实际选择，业务类型选择多业务 vlan模式，然后选择确认。到此完成 ONU的注册。 4、 配置业务ServicePort。 4-1、在主拓扑找到ONU设备→定位到ONU列表→选择 ServicePort信息→右键增加→对话框设置参数 4-2、名称根据实际情况填写，vlan ID信息为 SVLAN 用户 vlan为 cvlan,业务类型选择多业务vlan模式，接口选择实际端口信息，（0/4/4/2/2表示为 0框 4槽 4端口，ONTID 2、GEMport2），上下行流量根据工单需要多大带宽流量实际选择配置。 5、 ONU设备的数据。 5-1、添加业务CVLAN。进入ONU设备MA5620面板图，增加vlan1534,加入端口列表(即把vlan在上行口透传的意思)。 5-2、增加业务ServicePort。进入ONU设备MA5620面板图，左侧ServicePort，增加→增加ServicePort对话框，名称根据实际情况填写，vlanID信息添加CVLAN,接口选择实际需要的ONU业务端口，业务类型选择多业务VLAN模式，用户 vlan请根据实际情况选择（untaged是用户数据不带 vlan标签，需要带 vlan标签则填写CVLAN1534）,上下行流量请根据实际需求选择相应的流量带宽模板。 A类ONU配置指引：HG850a 线路模板名称：5HaoTingJiPingFTTHL2058N 业务模板名称：5HaoTingJiPingFTTHL2058N Cvla...
