华为GPS故障处理案例集锦

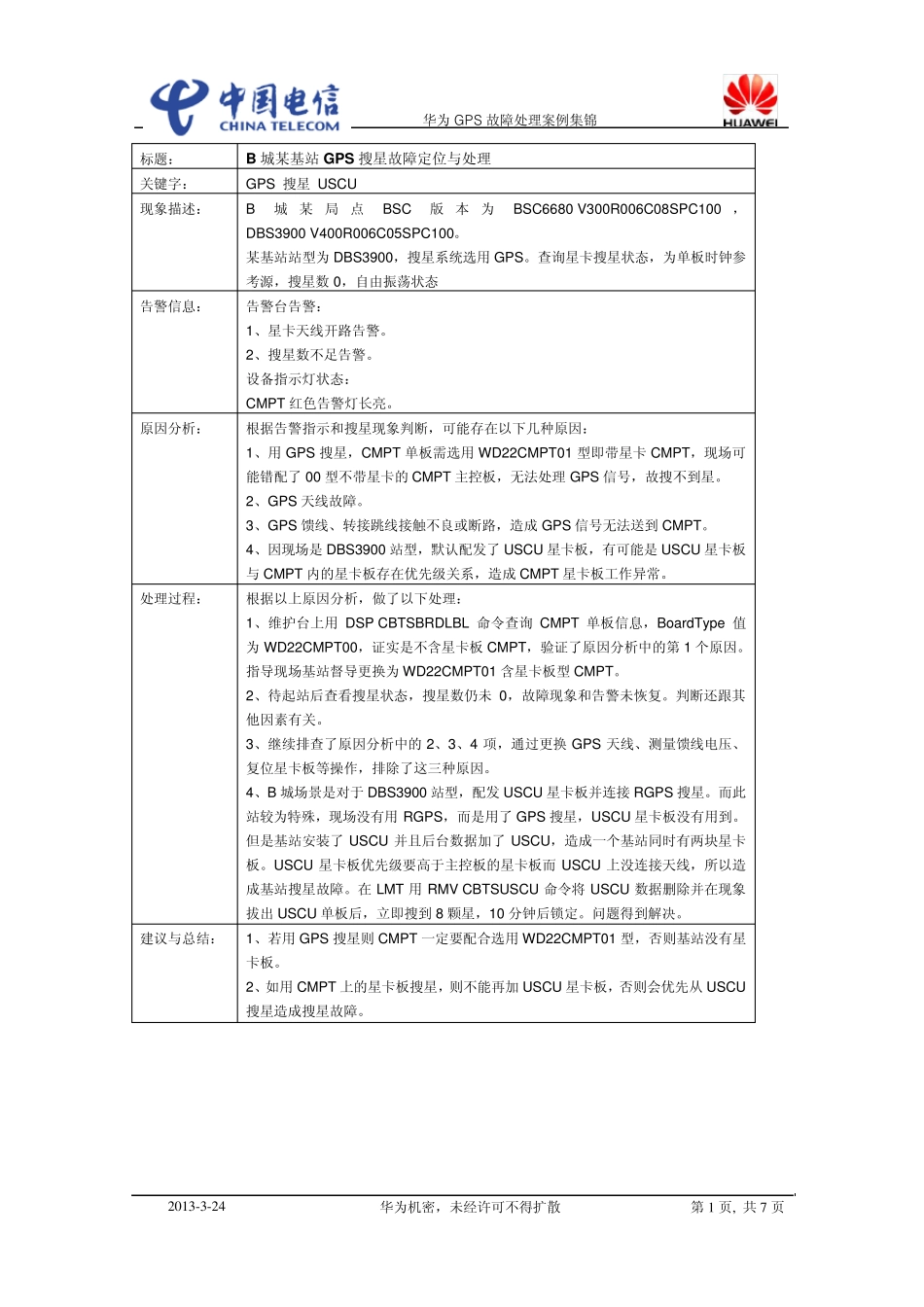

华为GPS 故障处理案例集锦 2 0 1 3 -3 -2 4 华为机密，未经许可不得扩散 第1 页, 共7 页 标题： B 城某基站GPS搜星故障定位与处理 关键字： GPS 搜星 USCU 现象描述： B城某局点BSC版本为BSC6680 V300R006C08SPC100 ，DBS3900 V400R006C05SPC100。 某基站站型为DBS3900，搜星系统选用GPS。查询星卡搜星状态，为单板时钟参考源，搜星数0，自由振荡状态 告警信息： 告警台告警： 1、星卡天线开路告警。 2、搜星数不足告警。 设备指示灯状态： CMPT 红色告警灯长亮。 原因分析： 根据告警指示和搜星现象判断，可能存在以下几种原因： 1、用GPS 搜星，CMPT 单板需选用WD22CMPT01 型即带星卡CMPT，现场可能错配了 00 型不带星卡的 CMPT 主控板，无法处理GPS 信号，故搜不到星。 2、GPS 天线故障。 3、GPS 馈线、转接跳线接触不良或断路，造成 GPS 信号无法送到 CMPT。 4、因现场是 DBS3900 站型，默认配发了 USCU 星卡板，有可能是 USCU 星卡板与CMPT 内的星卡板存在优先级关系，造成 CMPT 星卡板工作异常。 处理过程： 根据以上原因分析，做了以下处理： 1、维护台上用DSP CBTSBRDLBL 命令查询CMPT 单板信息，BoardTy pe 值为 WD22CMPT00，证实是不含星卡板CMPT，验证了原因分析中的第1 个原因。指导现场基站督导更换为WD22CMPT01 含星卡板型CMPT。 2、待起站后查看搜星状态，搜星数仍未0，故障现象和告警未恢复。判断还跟其他因素有关。 3、继续排查了原因分析中的 2、3、4 项，通过更换 GPS 天线、测量馈线电压、复位星卡板等操作，排除了这三种原因。 4、B 城场景是对于 DBS3900 站型，配发 USCU 星卡板并连接 RGPS 搜星。而此站较为特殊，现场没有用RGPS，而是用了 GPS 搜星，USCU 星卡板没有用到。但是基站安装了 USCU 并且后台数据加了 USCU，造成一个基站同时有两块星卡板。USCU 星卡板优先级要高于主控板的星卡板而 USCU 上没连接天线，所以造成基站搜星故障。在 LMT 用RMV CBTSUSCU 命令将 USCU 数据删除并在现象拔出 USCU 单板后，立即搜到 8 颗星，10 分钟后锁定。问题得到解决。 建议与总结： 1、若用GPS 搜星则 CMPT 一定要配合选用WD22CMPT01 型，否则基站没有星卡板。 2、如用CMPT 上的星卡板搜星，则不能再加 USCU 星卡板，否则会优先从 USCU搜星造成搜星故障。 华为GPS 故障处理案例集锦 2013-3-24 华为...
