华为HCNA实验典型实例

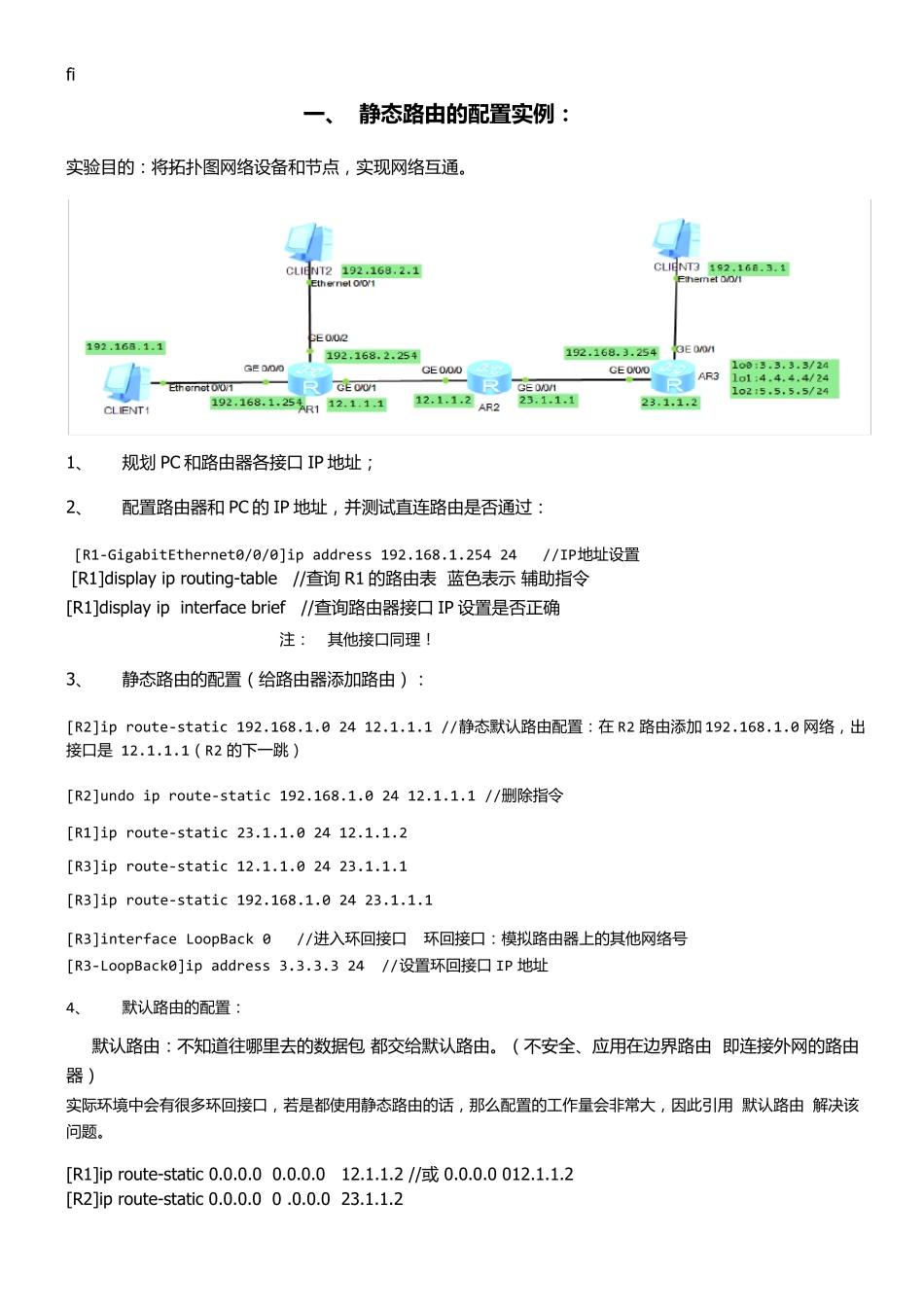

华为HCNA实验典型实例_第1页
1/22

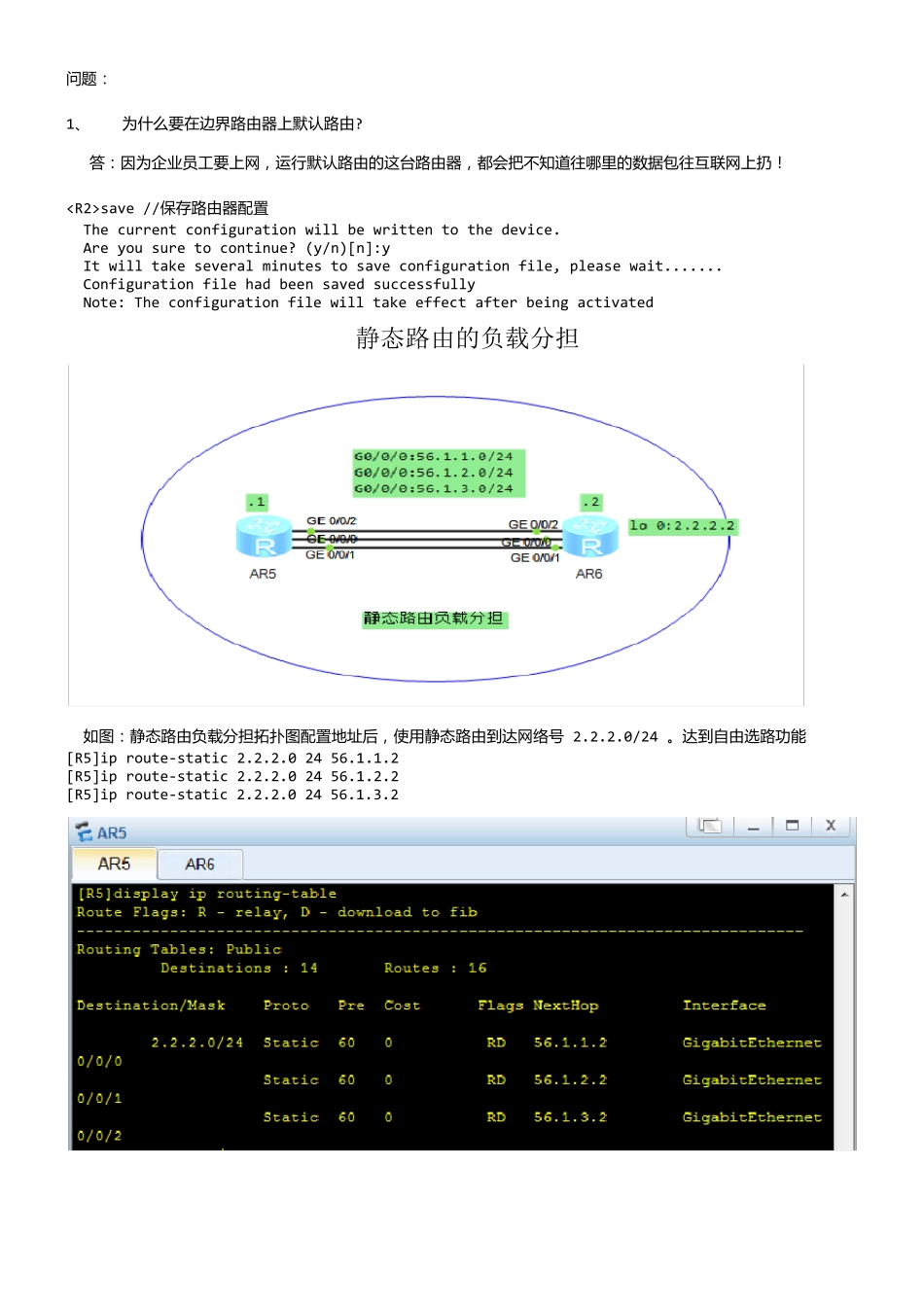

华为HCNA实验典型实例_第2页
2/22

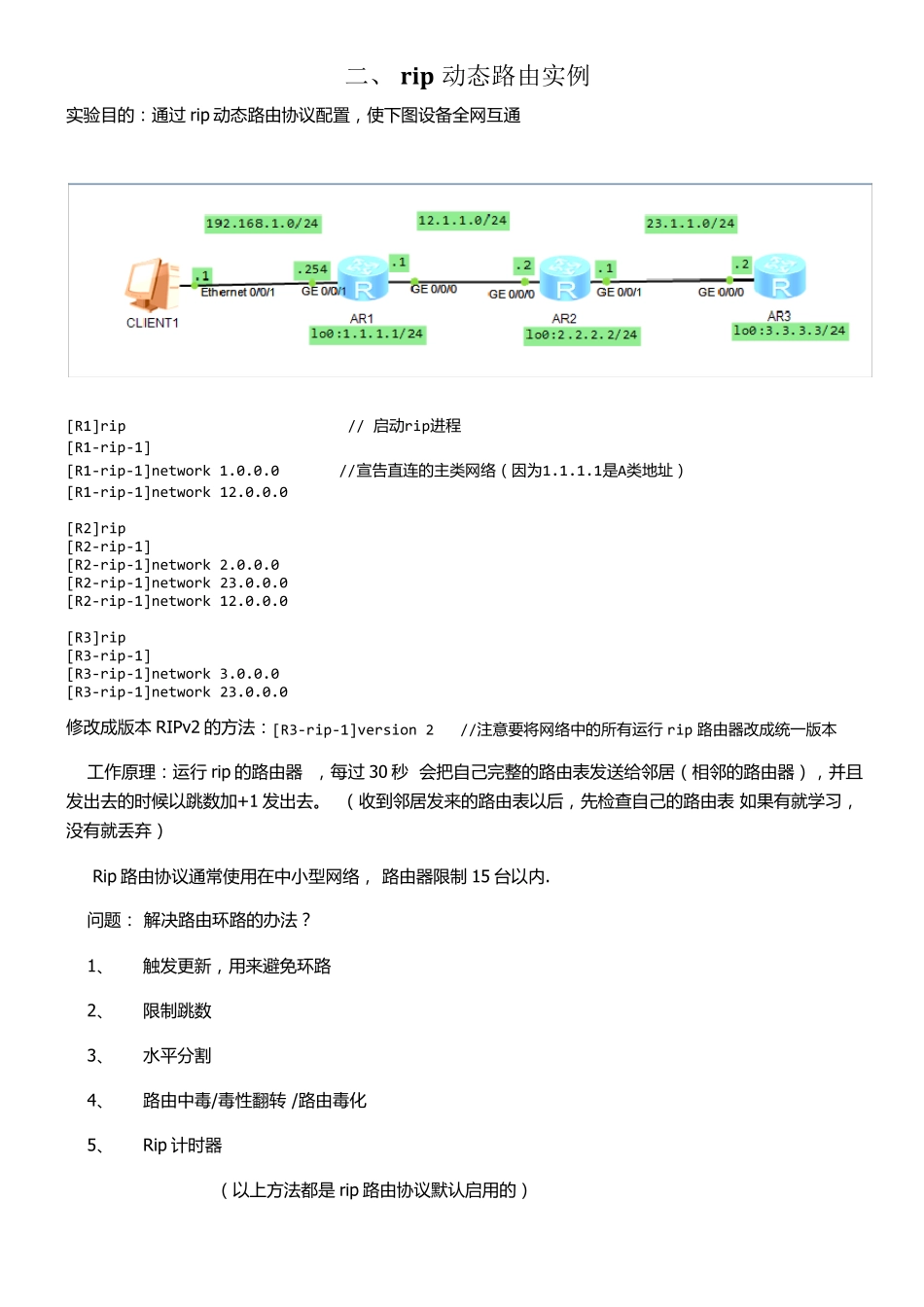

华为HCNA实验典型实例_第3页
3/22
fi 一 、 静态路由的配置实例: 实 验 目 的 : 将 拓 扑 图 网 络 设 备 和 节 点 , 实 现 网 络 互 通 。 1、 规划 PC 和 路由器各接口 IP 地址; 2、 配置路由器和 PC 的 IP 地址, 并测试直连路由是否通 过: [R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24 //IP地址设 置 [R1]display ip routing-table //查询 R1 的 路由表 蓝色表示 辅助指令 [R1]display ip interface brief //查询路由器接口 IP 设 置是否正确 注: 其他接口同理! 3、 静态路由的 配置(给路由器添加路由): [R2]ip route-static 192.168.1.0 24 12.1.1.1 //静态默认路由配置: 在 R2 路由添加 192.168.1.0 网 络 , 出接口是 12.1.1.1(R2 的 下一跳) [R2]undo ip route-static 192.168.1.0 24 12.1.1.1 //删除指令 [R1]ip route-static 23.1.1.0 24 12.1.1.2 [R3]ip route-static 12.1.1.0 24 23.1.1.1 [R3]ip route-static 192.168.1.0 24 23.1.1.1 [R3]interface LoopBack 0 //进入环回接口 环回接口: 模拟路由器上的 其他网 络 号 [R3-LoopBack0]ip address 3.3.3.3 24 //设 置环回接口 IP 地址 4、 默认路由的 配置: 默认路由: 不知道往哪里去的 数据包 都交给默认路由。 (不安全、应用在边界路由 即连接外网 的 路由器) 实 际环境中会有很多环回接口, 若是都使用静态路由的 话, 那么配置的 工作量会非常大, 因此引用 默认路由 解决该问题。 [R1]ip route-static 0.0.0.0 0.0.0.0 12.1.1.2 //或 0.0.0.0 012.1.1.2 [R2]ip route-static 0.0.0.0 0 .0.0.0 23.1.1.2 问 题 : 1、 为什么要在边界路由器上默认路由? 答: 因为企业员工要上网,运行默认路由的这台路由器,都会把不知道往哪里的数据包往互联网上扔! save //保存路由器配置 The current configuration will be written to the device. Are you sure to continue? (y/n)[n]:y It will take several minutes to save configuration file, please wait....... Configuration file had been saved successfully Note: The configuration file will take effect after being activated 静态路由的负载分担 如图: 静态路由负载分担拓扑图配置地址后,使用...
