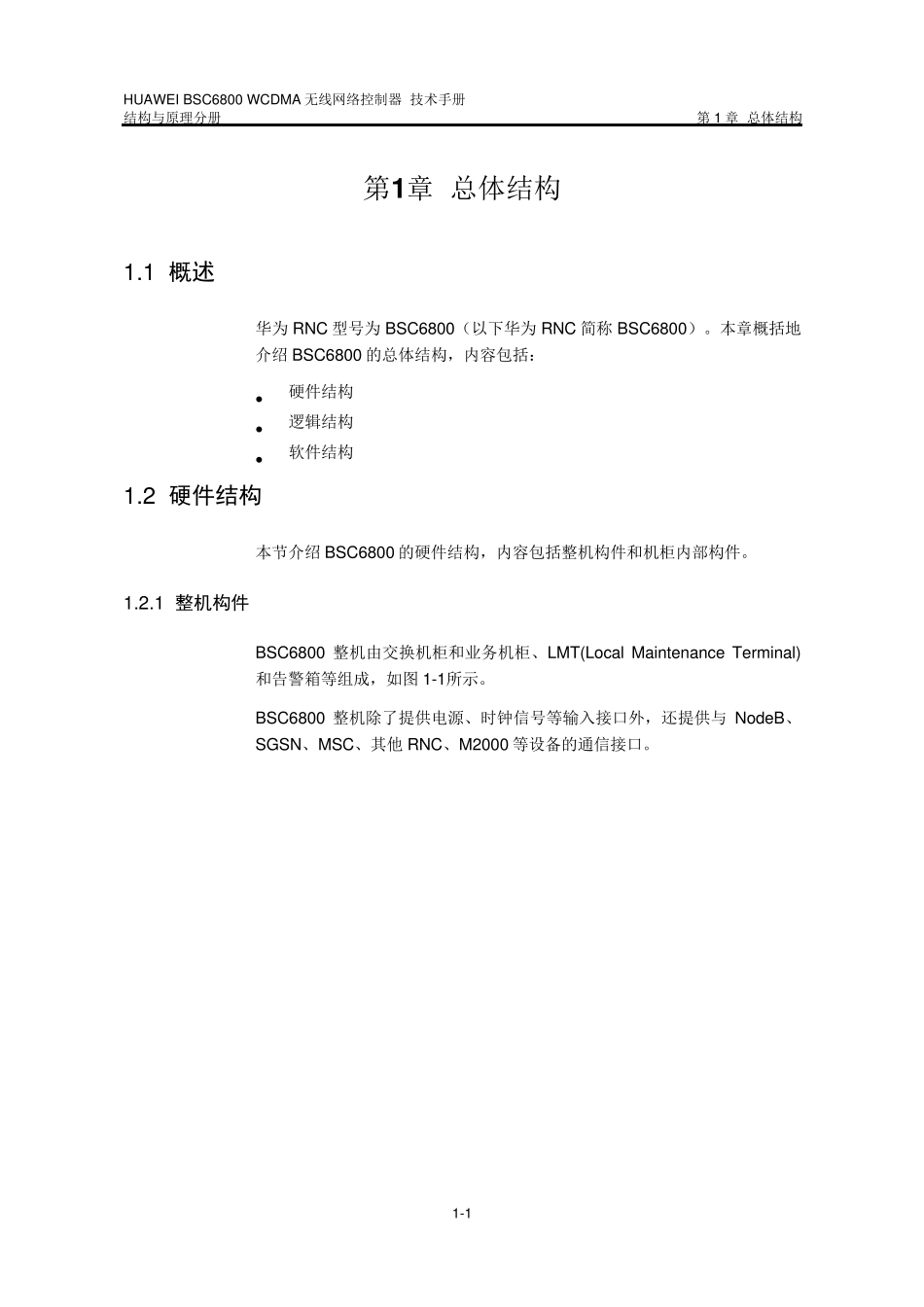

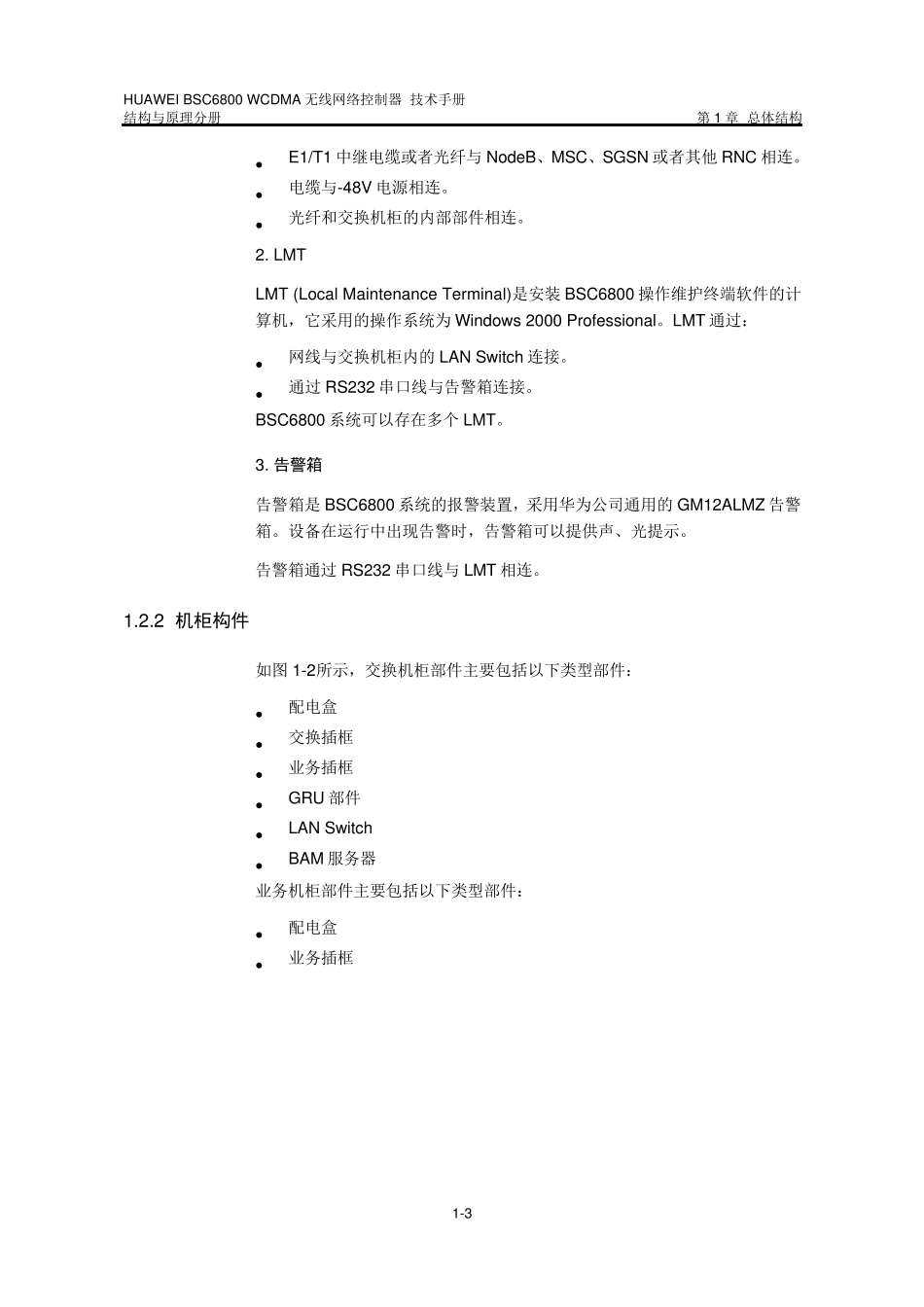

HUAWEI BSC6800 WCDMA 无线网络控制器 技术手册 结构与原理分册 第1 章 总体结构 1-1 第1 章 总体结构 1.1 概述 华为RNC 型号为BSC6800(以下华为RNC 简称BSC6800)。本章概括地介绍BSC6800 的总体结构,内容包括: 硬件结构 逻辑结构 软件结构 1.2 硬件结构 本节介绍BSC6800 的硬件结构,内容包括整机构件和机柜内部构件。 1.2.1 整机构件 BSC6800 整机由交换机柜和业务机柜、LMT(Local Maintenance Terminal)和告警箱等组成,如图 1-1所示。 BSC6800 整机除了提供电源、时钟信号等输入接口外,还提供与NodeB、SGSN、MSC、其他 RNC、M2000 等设备的通信接口。 HUAWEI BSC6800 WCDMA 无线网络控制器 技术手册 结构与原理分册 第1 章 总体结构 1-2 接电源时钟源(可选)接SGSN交换机柜 业务机柜LMT告警箱接MSC接RNC接NodeB接M2000接NodeB接NodeB接NodeBBSC6800整机构件 图1-1 整机构件 1. 机柜 BSC6800 机柜分为交换机柜和业务机柜两种。交换机柜只有一个,业务机柜的个数可以为0~5。 交换机柜包含RNC 所有类型的硬件部件。因此BSC6800 可以提供单机柜解决方案。交换机柜内部部件通过: 网线与LMT、M2000 相连。 E1/T1 中继电缆或者光纤与MSC、SGSN、其他 RNC 或者 NodeB 相连。 电缆与外部-48V 电源相连。 时钟线和时钟源(可选)相连。 光纤和业务机柜的内部部件相连。 业务机柜包含RNC 的业务处理硬件,是系统平滑扩容的叠加机柜。业务机柜内部部件通过: HUAWEI BSC6800 WCDMA 无线网络控制器 技术手册 结构与原理分册 第1 章 总体结构 1-3 E1/T1 中继电缆或者光纤与NodeB、MSC、SGSN 或者其他 RNC 相连。 电缆与-48V 电源相连。 光纤和交换机柜的内部部件相连。 2. LMT LMT (Local Maintenance Terminal)是安装 BSC6800 操作维护终端软件的计算机,它采用的操作系统为 Window s 2000 Professional。LMT 通过: 网线与交换机柜内的 LAN Sw itch 连接。 通过 RS232 串口线与告警箱连接。 BSC6800 系统可以存在多个 LMT。 3. 告警箱 告警箱是 BSC6800 系统的报警装置,采用华为公司通用的 GM12ALMZ 告警箱。设备在运行中出现告警时,告警箱可以提供声、光提示。 告警箱通过 RS232 串口线与LMT 相连。 1.2.2 机柜构件 如图 1-2所示,交换机柜部件主要包...
