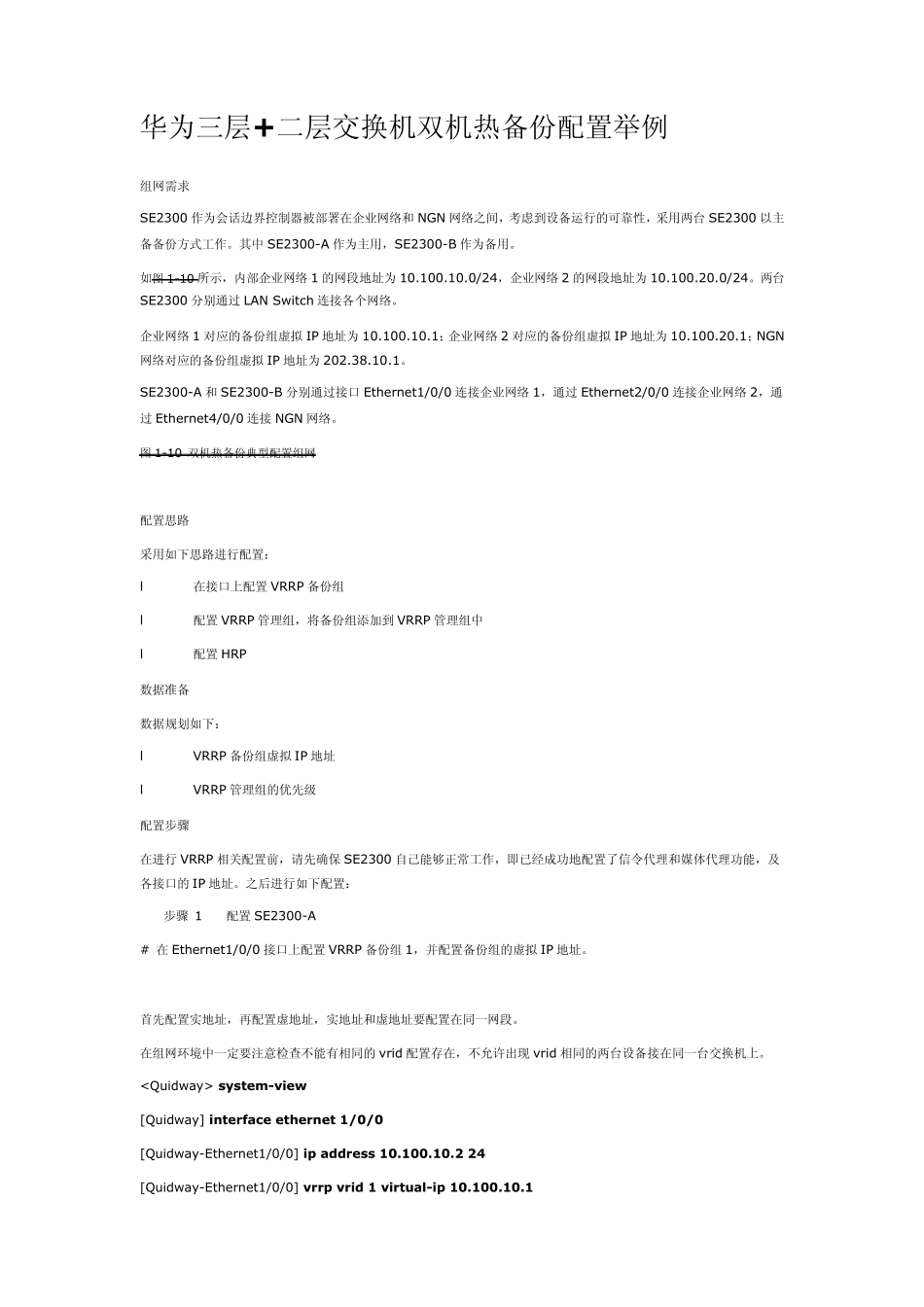

华为三层+二层交换机双机热备份配置举例_第1页
1/7

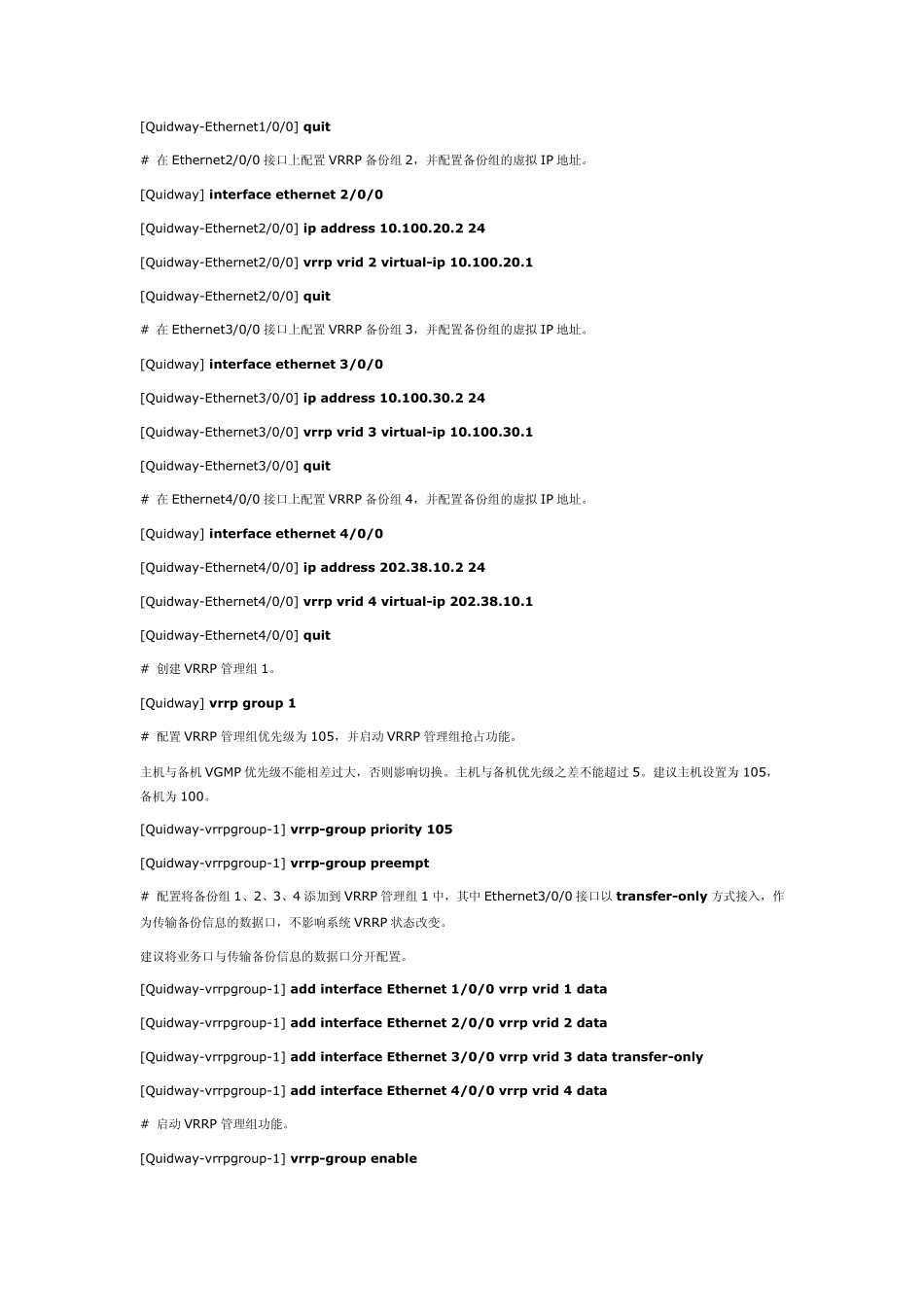

华为三层+二层交换机双机热备份配置举例_第2页
2/7

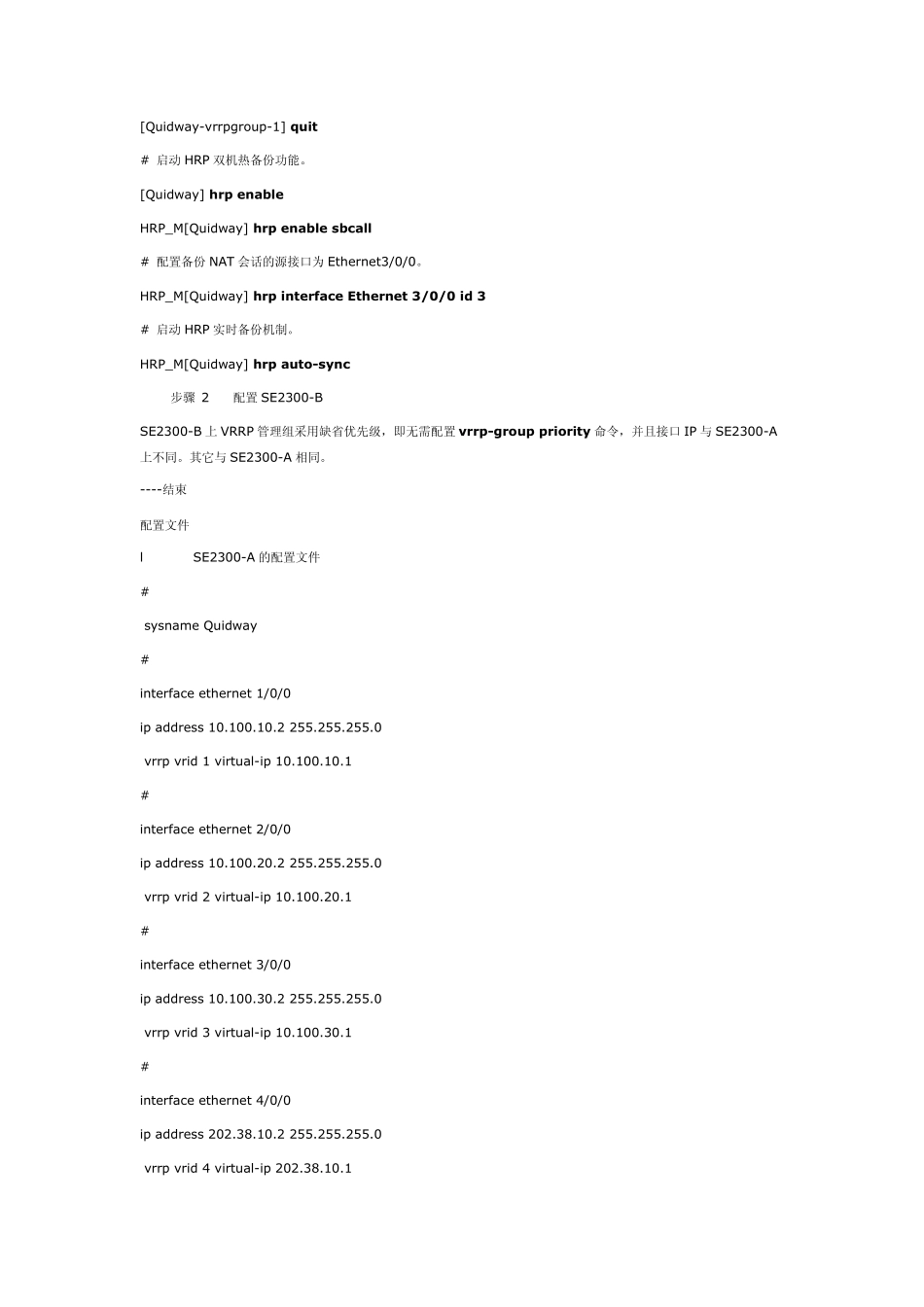

华为三层+二层交换机双机热备份配置举例_第3页
3/7
华为三层+二层交换机双机热备份配置举例 组网需求 SE2300 作为会话边界控制器被部署在企业网络和NGN 网络之间,考虑到设备运行的可靠性,采用两台SE2300 以主备备份方式工作。其中 SE2300-A 作为主用,SE2300-B 作为备用。 如图 1-10 所示,内部企业网络1 的网段地址为10.100.10.0/24,企业网络2 的网段地址为10.100.20.0/24。两台SE2300 分别通过 LAN Switch 连接各个网络。 企业网络1 对应的备份组虚拟 IP 地址为10.100.10.1;企业网络2 对应的备份组虚拟 IP 地址为10.100.20.1;NGN网络对应的备份组虚拟 IP 地址为202.38.10.1。 SE2300-A 和SE2300-B 分别通过接口 Ethernet1/0/0 连接企业网络1,通过 Ethernet2/0/0 连接企业网络2,通过 Ethernet4/0/0 连接 NGN 网络。 图 1-10 双机热备份典型配置组网 配置思路 采用如下思路进行配置: l 在接口上配置VRRP 备份组 l 配置VRRP 管理组,将备份组添加到VRRP 管理组中 l 配置HRP 数据准备 数据规划如下: l VRRP 备份组虚拟 IP 地址 l VRRP 管理组的优先级 配置步骤 在进行VRRP 相关配置前,请先确保 SE2300 自己能够正常工作,即已经成功地配置了信令代理和媒体代理功能,及各接口的IP 地址。之后进行如下配置: 步骤 1 配置SE2300-A # 在Ethernet1/0/0 接口上配置VRRP 备份组1,并配置备份组的虚拟 IP 地址。 首先配置实地址,再配置虚地址,实地址和虚地址要配置在同一网段。 在组网环境中一定要注意检查不能有相同的vrid 配置存在,不允许出现 vrid 相同的两台设备接在同一台交换机上。 system-view [Quidway] interface ethernet 1/0/0 [Quidway-Ethernet1/0/0] ip address 10.100.10.2 24 [Quidway-Ethernet1/0/0] vrrp vrid 1 virtual-ip 10.100.10.1 [Quidway-Ethernet1/0/0] quit # 在Ethernet2/0/0 接口上配置VRRP 备份组2,并配置备份组的虚拟IP 地址。 [Quidway] interface ethernet 2/0/0 [Quidway-Ethernet2/0/0] ip address 10.100.20.2 24 [Quidway-Ethernet2/0/0] vrrp vrid 2 virtual-ip 10.100.20.1 [Quidway-Ethernet2/0/0] quit # 在Ethernet3/0/0 接口上配置VRRP 备份组3,并配置备份组的虚拟IP 地址。 [Quidway] interface ethernet 3/0/0 [Quidway-Ethernet3/0/0] ip address 10.100.30.2 24 [Quidway-Ethernet3/0...
