华为路由器交换机的基本硬件架构知识

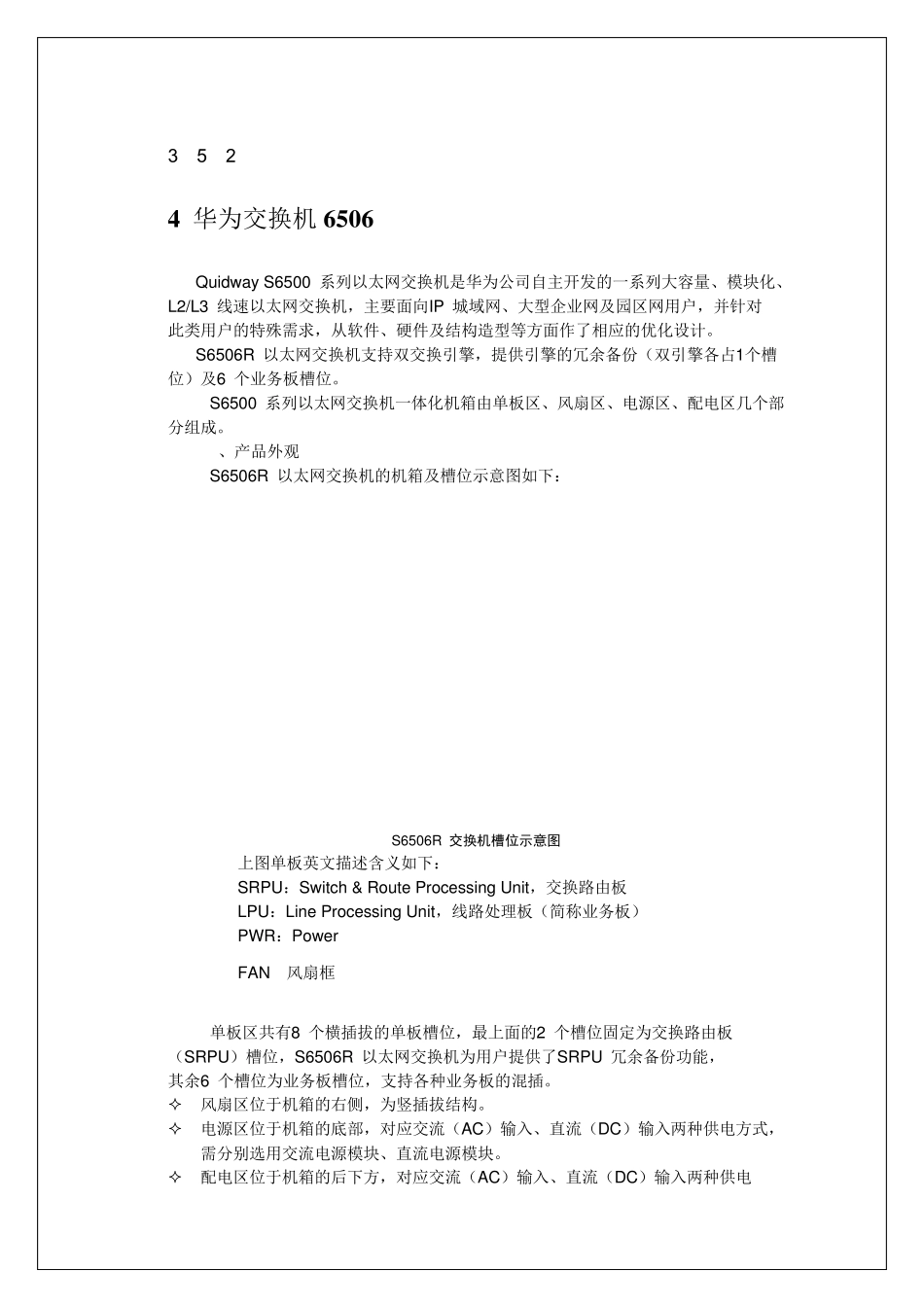

华为路由器交换机的基本硬件架构知识_第1页
1/22

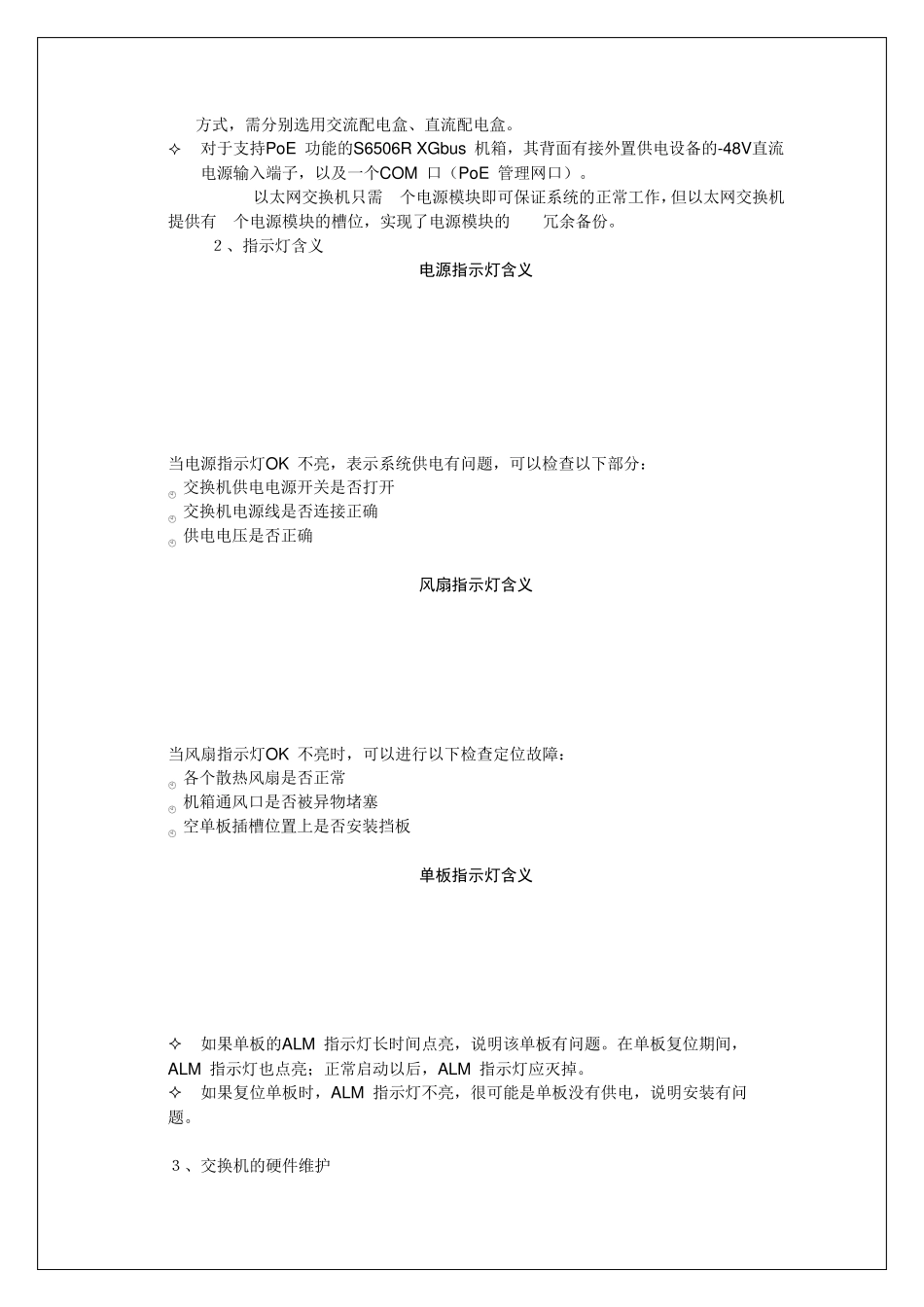

华为路由器交换机的基本硬件架构知识_第2页
2/22

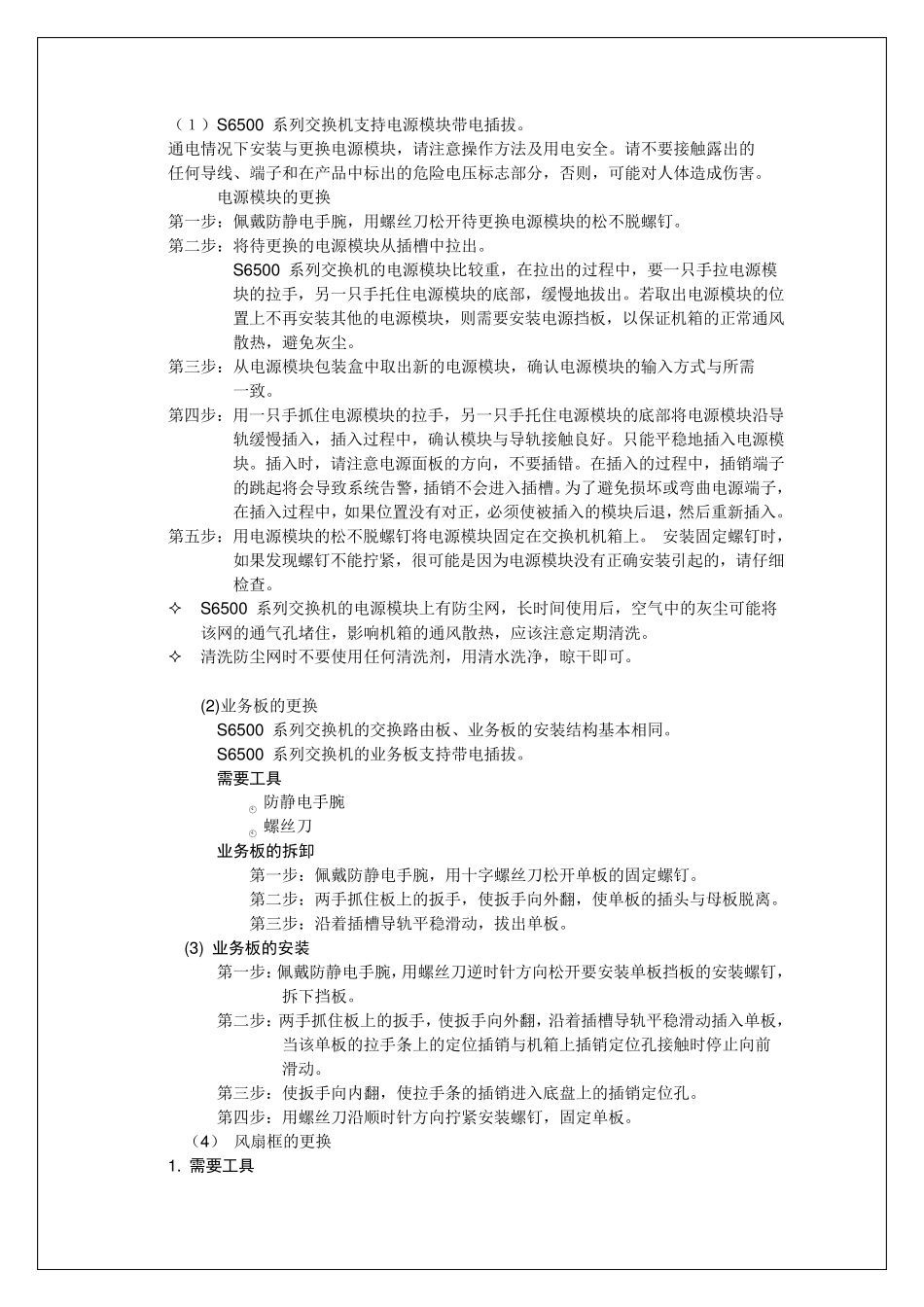

华为路由器交换机的基本硬件架构知识_第3页
3/22
3.5.2 设备华为路由器、交换机的基本硬件架构知识 4 华为交换机6 5 0 6 Quidway S6500 系列以太网交换机是华为公司自主开发的一系列大容量、模块化、 L2/L3 线速以太网交换机,主要面向IP 城域网、大型企业网及园区网用户,并针对 此类用户的特殊需求,从软件、硬件及结构造型等方面作了相应的优化设计。 S6506R 以太网交换机支持双交换引擎,提供引擎的冗余备份(双引擎各占1个槽位)及6 个业务板槽位。 S6500 系列以太网交换机一体化机箱由单板区、风扇区、电源区、配电区几个部分组成。 1、产品外观 S6506R 以太网交换机的机箱及槽位示意图如下: S6506R 交换机槽位示意图 上图单板英文描述含义如下: SRPU:Switch & Route Processing Unit,交换路由板 LPU:Line Processing Unit,线路处理板(简称业务板) PWR:Power FAN:风扇框 单板区共有8 个横插拔的单板槽位,最上面的2 个槽位固定为交换路由板 (SRPU)槽位,S6506R 以太网交换机为用户提供了SRPU 冗余备份功能, 其余6 个槽位为业务板槽位,支持各种业务板的混插。  风扇区位于机箱的右侧,为竖插拔结构。  电源区位于机箱的底部,对应交流(AC)输入、直流(DC)输入两种供电方式,需分别选用交流电源模块、直流电源模块。  配电区位于机箱的后下方,对应交流(AC)输入、直流(DC)输入两种供电 方式,需分别选用交流配电盒、直流配电盒。  对于支持PoE 功能的S6506R XGbus 机箱,其背面有接外置供电设备的-48V直流电源输入端子,以及一个COM 口(PoE 管理网口)。 S6506R 以太网交换机只需2 个电源模块即可保证系统的正常工作,但以太网交换机提供有3 个电源模块的槽位,实现了电源模块的2+1 冗余备份。 2、指示灯含义 电源指示灯含义 当电源指示灯OK 不亮,表示系统供电有问题,可以检查以下部分: 交换机供电电源开关是否打开 交换机电源线是否连接正确 供电电压是否正确 风扇指示灯含义 当风扇指示灯OK 不亮时,可以进行以下检查定位故障: 各个散热风扇是否正常 机箱通风口是否被异物堵塞 空单板插槽位置上是否安装挡板 单板指示灯含义  如果单板的ALM 指示灯长时间点亮,说明该单板有问题。在单板复位期间, ALM 指示灯也点亮;正常启动以后,ALM 指示灯应灭掉。  如果复位单板时,ALM 指示灯不亮,很可能是单板没有供电,说明安装有问 题。...
